顶部绑带排列系统壳体结构设计

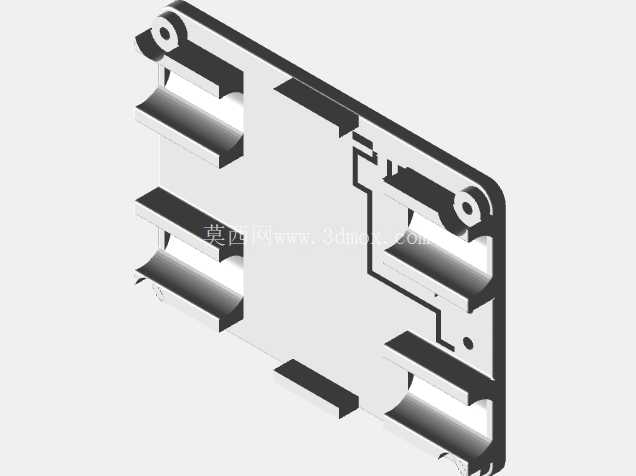

　　该结构件作为顶部绑带排列系统的核心承载壳体，主要应用于自动化绑带排布设备的上部执行端安装区域，承担绑带导向、组件定位、载荷承载的多重作用，在自动化线束整理、包装捆扎、带状物料规整类设备中，是保障绑带输送路径精度、执行组件安装稳定性的关键基础构件。从结构设计逻辑来看，整个壳体采用一体化板式承载思路，主体为平整的矩形安装基板，基板两侧对称设置多组带圆弧过渡的导向卡槽，卡槽的开口尺寸与绑带的通行宽度做了匹配设计，槽壁的高度经过反复校核，既能够限制绑带在输送过程中的横向窜动，又不会因槽壁过高增加不必要的结构重量，同时卡槽边缘做了小倒角处理，避免绑带高速通行时被锐边刮擦产生毛边，影响后续捆扎的成型质量。

　　基板两端设置的带孔铰接耳座，是整个壳体与设备机架连接的核心安装位，耳座的孔位同轴度公差控制在0.02mm以内，保证壳体安装后不会出现偏斜，铰接孔内预留了衬套安装空间，长期运行磨损后仅需更换衬套即可恢复装配精度，无需整体更换壳体，大幅降低后期维护成本。基板内侧分布的多组凸台与定位槽，是为绑带牵引组件、位置检测传感器、压合执行件预留的安装位，每个安装位的凸台高度都根据对应组件的安装高度差做了差异化设计，确保所有组件安装后工作面处于同一设计平面，避免出现组件干涉、动作卡滞的问题；定位槽的位置与组件的定位销做了对应匹配，安装时无需反复调整位置即可快速完成对位，提升装配效率。

　　从安装边界来看，整个壳体的外轮廓尺寸适配常规中小型绑带排列设备的上部安装空间，基板厚度根据承载需求做了等强度设计，非安装区域做了局部减薄处理，在保证整体结构刚性的前提下尽可能降低构件自重，减少设备运动端的惯量负载。壳体上的走线槽设计沿着基板内侧的空余区域排布，将传感器、执行元件的线缆完全收纳在槽内，避免线缆外露被运动部件剐蹭，同时也让设备内部布线更加规整，方便后期故障排查。

　　在实际使用场景中，该壳体需要承受绑带牵引时的持续反向拉力，以及执行组件往复动作产生的振动，因此结构上在卡槽与基板的连接位置、耳座与基板的过渡位置都做了加强筋设计，筋位的厚度与基板厚度保持合理比例，避免注塑或机加工过程中出现缩痕、应力集中的问题，长期交变载荷作用下也不会出现结构开裂、变形的情况。导向卡槽的间距经过多轮样机调试确定，匹配对应规格绑带的排布节距，保证多根绑带同步输送时不会出现互相缠绕、错位的问题，每个卡槽的末端都设置了微小的挡边，能够在绑带输送到位时起到初步定位的作用，配合后续的压合组件完成绑带的精准排布。整个结构没有多余的冗余设计，所有的特征都服务于实际功能需求，安装孔位全部采用统一规格的标准孔径，适配行业内通用的紧固件规格，不需要定制特殊的连接配件，替换通用性较强。
