压铸模具用SK16规格枕式定位块结构

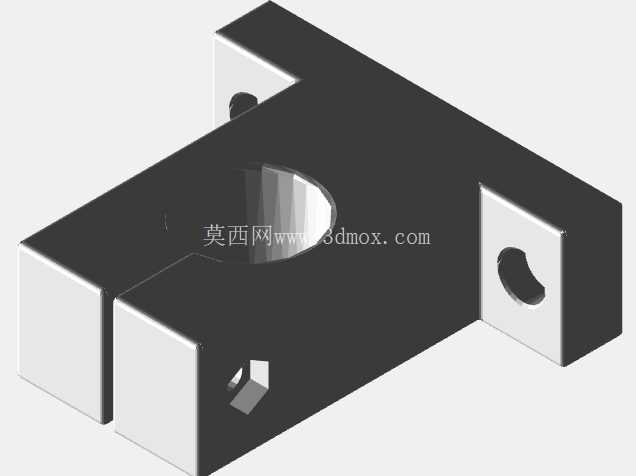

　　在压铸生产的模具装配环节，这类枕式定位块是承担模架精准对位、承受合模侧向载荷的核心配件之一，日常多布置在动定模分型面的边角位置，配合导柱导套完成合模过程中的二次精定位，抵消高温金属液充型时产生的侧向胀型力，避免模架错位导致的铸件飞边、尺寸超差问题。从结构设计来看，该零件主体采用方块式枕状构型，主体厚度方向预留了贯通的圆形安装孔，用于穿入紧固螺栓将零件锁固在模架基准面上，两侧伸出的带孔耳板是辅助定位结构，安装时可嵌入模架预先铣出的限位槽内，抵消横向剪切力，避免长期受冲击后紧固螺栓出现剪切断裂。

　　设计时优先考虑了压铸工况下的受力特性，主体承载面做了加厚处理，所有棱边都预留了工艺倒角，既避免热处理淬火时出现应力集中开裂，也能减少装配过程中刮伤模架基准面的风险。中间的贯通孔做了沉台设计，螺栓锁紧后头部完全沉入沉台内，不会高出零件承载平面，保证合模时两个贴合面完全接触，不会出现虚位。两侧耳板的安装孔做了小间隙配合公差设计，装配时可微调位置补偿模架的加工误差，降低模架的加工精度要求，减少后续修模工作量。

　　从安装边界来看，该零件总宽度适配16mm规格的模架安装槽，安装后突出模架基准面的高度经过精准核算，合模时对应侧的凹槽刚好完全包覆该零件突出部分，定位贴合面的接触面积经过受力计算，可承受800吨压铸机常规生产下的侧向载荷，不会出现压溃变形。零件的两个垂直安装面都做了平面度公差要求，安装后与模架基准面的贴合间隙控制在0.02mm以内，保证定位精度不会因为安装间隙出现偏差。在实际生产场景中，这类枕式定位块相比普通圆形定位销，接触面积更大，抗侧向载荷能力更强，尤其适合大型铝合金压铸件的生产模具，在汽车结构件、通讯壳体压铸模具上应用十分广泛，长期在200度左右的模具工作温度下也能保持尺寸稳定，不会因为热胀冷缩出现定位卡滞或者间隙过大的问题。

　　设计建模过程中，需要重点关注几个配合尺寸的公差匹配：耳板与模架槽的配合采用H7/h6小间隙配合，既保证装配顺畅，又不会出现过大间隙影响定位精度；中间安装孔的沉台深度要比螺栓头部厚度大0.5mm，避免螺栓头部高出贴合面；零件的承载面需要做淬火处理，硬度达到HRC45-50，提高耐磨性能，延长配件使用寿命，减少模具维护时的配件更换频率。建模时所有的转角位置都预留了R0.5的圆角，避免热处理时的应力集中，同时也能减少压铸生产过程中铝屑卡入配合间隙的问题，日常模具维护时只需要清理贴合面的铝屑即可，不需要频繁拆卸调整。
