Arduino控制板CNC专用安装底座结构

在桌面级CNC雕刻设备的电控系统搭建场景中，控制板的安装固定是影响设备运行稳定性的关键细节，这款Arduino控制板安装底座正是针对arduino-cnc板的安装需求设计的专用承载结构。从实际装机的使用逻辑来看，这类底座首先要解决的是控制板与设备机架之间的绝缘隔离问题，避免金属机架的导电特性干扰控制板信号传输，同时还要为板载接口预留足够的操作空间，方便接线、调试以及后期的维护插拔操作。

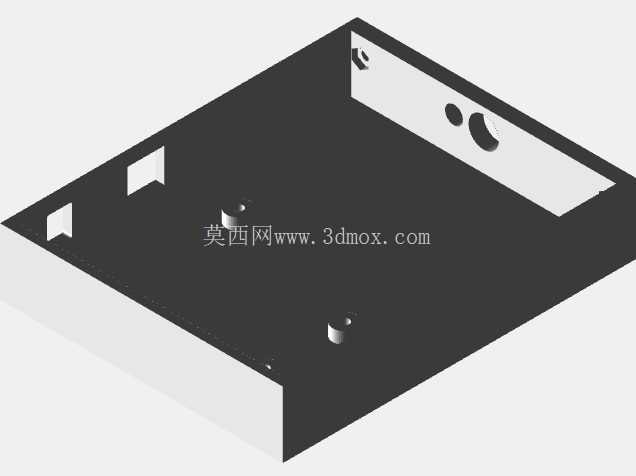

从结构设计思路上，这款底座采用了围边式的槽型结构，主体为平面承载底板，三个侧边设置有一定高度的挡边，既可以对控制板的安装位置进行限位，避免设备运行过程中产生的振动导致控制板移位，也能在一定程度上阻挡加工过程中飞溅的切屑、切削液落到控制板表面，降低电路短路的风险。底板上设置的多个凸台安装柱，位置完全对应arduino-cnc板上的固定孔位，安装柱的高度经过精确计算，既可以让控制板与底板之间留出足够的间隙，方便板载元件的散热，也能避免底板与板背面的焊点直接接触造成短路，每个安装柱中心都预留了螺丝过孔，可以通过标准紧固件将控制板牢牢固定在底座上，不会因为设备长期运行的振动出现松脱。

在安装边界的设计上，底座的侧边挡边上预留了对应控制板外接接口的让位缺口，位置完全匹配板载的电源接口、通讯接口、步进电机驱动接口的排布位置，接线时不需要额外弯折线材，也不会出现接口被挡边遮挡无法插拔的问题，缺口的尺寸经过反复校核，既能够保证接口完全露出，也不会因为缺口过大降低挡边的结构强度。底座的外轮廓尺寸完全适配常规桌面CNC设备的电控仓安装空间，底板的边缘预留了底座自身的固定孔位，可以通过螺丝将整个底座固定在设备的机架或者电控安装板上，安装位置灵活，可以根据设备的整体布线需求调整固定方位，不会和仓内的电源、驱动模块等其他电控部件产生干涉。

从实际使用的功能特性来看，这款底座的结构设计充分考虑了桌面级CNC设备的使用环境，没有多余的冗余结构，整体壁厚均匀，既保证了足够的结构强度，不会因为日常的拆装、接线操作出现结构变形，也不会过度占用电控仓内的有限空间。承载平面的平面度控制在合理公差范围内，安装控制板时不会出现板件被强行顶弯的情况，避免板载元件因为应力过大出现虚焊或者损坏。挡边的高度设置经过实际装机验证，既能够起到限位和防护的作用，也不会遮挡控制板上的状态指示灯，设备运行过程中可以直接观察到控制板的电源、信号状态，不需要额外拆开电控仓检查。

在实际的设备改装和DIY装机场景中，这类专用底座相比通用的安装板或者扎带固定的方式，能够大幅提升电控系统的规整度，布线时可以沿着底座的挡边走线，让整个电控仓的线路排布更加清晰，后期排查故障、更换元件时的操作效率更高。同时固定牢靠的安装方式也能避免设备运行过程中控制板出现移位，防止接线被拉扯脱落导致的设备运行故障，对于长期连续运行的桌面加工设备来说，这类细节结构的可靠性直接影响整台设备的无故障运行时长。设计过程中也充分考虑了加工工艺的可行性，整个结构没有倒扣或者特殊的复杂结构，不管是采用3D打印制作单件样品，还是采用注塑工艺批量生产，都能够顺利脱模，生产工艺难度低，加工成本可控，能够适配不同规模的制作需求。
