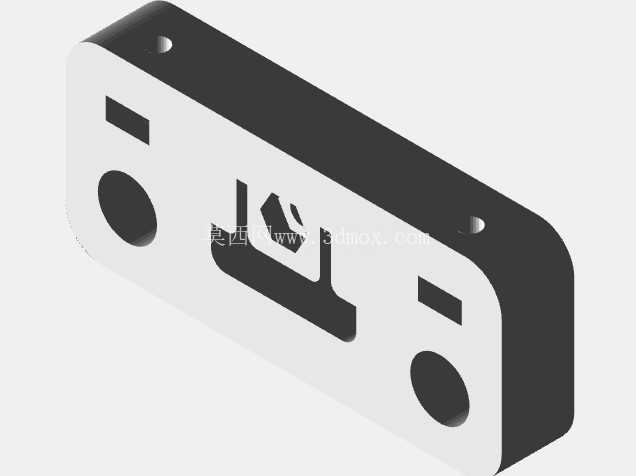

做传动结构设计的同行大多遇到过同步带跑偏的问题,尤其是Y型分路传动的布局里,皮带进入分路节点前的定位精度,直接决定了整套传动机构的运行寿命与传动效率,这个结构件就是针对这类场景设计的皮带正面限位固定基座。从实际装配场景来看,这类零件多用于小型自动化输送线、桌面级精密传动模组、3D打印设备的XY轴传动分路节点,以及小型分拣设备的皮带导向段,核心作用是在皮带的正面承载侧提供刚性支撑与侧向定位,避免皮带在高速往复运动过程中出现横向窜动、上下跳动,尤其是在Y型传动的分叉位置,皮带从单路输入切换为双路输出的节点,受力方向存在侧向分力,没有刚性支撑的情况下很容易出现带齿啮合错位,长期运行会加剧带齿磨损,甚至出现皮带脱齿、跳齿的故障。从结构设计逻辑来看,这个零件采用一体化压铸成型的基体,整体为长条形块状结构,主体厚度根据常规小型同步带的弯曲半径设定,刚好匹配GT2这类常用小型同步带的安装间隙,不会出现皮带运行时与基体发生摩擦的问题。零件上的两个大尺寸圆形沉孔为安装固定孔,孔位间距按照标准铝型材的安装孔距设计,可以直接通过内六角螺栓固定在2020或者3030规格的工业铝型材安装面上,不需要额外加工转接板,能减少装配环节的零件数量,降低整体装配公差累积。
基体中间的异形开槽是核心的功能区域,开槽轮廓完全匹配Y型皮带正面的加强筋轮廓,当皮带从开槽位置通过时,开槽的内侧壁可以对皮带正面的凸起加强结构形成侧向约束,限制皮带的横向位移,同时开槽的深度经过精确计算,刚好让皮带的承载面与基体表面保持齐平,不会出现皮带被压得过紧导致运行阻力增大,也不会因为间隙过大失去限位作用。零件两端的两个小型矩形槽是皮带运行的让位槽,对应皮带两侧的挡边结构,避免挡边在运行过程中与基体发生剐蹭,同时可以在槽内预留少量润滑脂的存储空间,降低皮带长期运行的磨损速率。
基体两端的小型通孔是定位销孔,装配时可以先通过圆柱销完成零件的精准定位,再锁紧固定螺栓,能避免螺栓锁紧过程中零件出现位置偏移,保证开槽的中心与皮带运行轨迹完全重合。从安装边界来看,这个零件的整体外轮廓做了圆角过渡处理,没有尖锐的棱角,一方面是压铸工艺的成型需求,减少压铸过程中的应力集中,避免零件成型后出现开裂、缺料的问题,另一方面也能避免安装过程中棱角划伤皮带表面,延长皮带的使用寿命。零件的安装面做了平面度处理,平面度公差控制在0.05mm以内,保证安装后与铝型材表面完全贴合,不会出现倾斜导致的皮带受力不均。
在实际选型应用中,这个结构件不需要额外做表面处理,压铸成型后的毛坯经过去毛刺处理即可直接投入使用,适合批量应用在小型自动化设备的传动机构中,相比传统的钣金折弯成型的皮带限位件,一体化压铸的结构刚性更好,长期运行不会出现钣金变形导致的限位失效问题,同时零件的一致性更高,批量装配时不需要逐个调整位置,能大幅提升装配效率。在传动系统的布局中,这个零件通常安装在Y型传动分叉点前10-15mm的位置,距离主动轮的位置根据皮带的包角角度调整,保证皮带进入分叉点前已经处于被限位的平直状态,抵消皮带高速运行带来的振动,让皮带在分路时能平稳进入两侧的从动轮啮合区域,减少皮带与带轮轮缘的摩擦。针对不同宽度的皮带,只需要调整中间开槽的宽度与两端让位槽的尺寸,就可以衍生出适配不同规格皮带的系列化零件,整体设计的通用性较强,不需要改动安装孔位与外部轮廓,就能适配多种传动布局的需求。
