带内花键结构GT2同步带轮结构设计

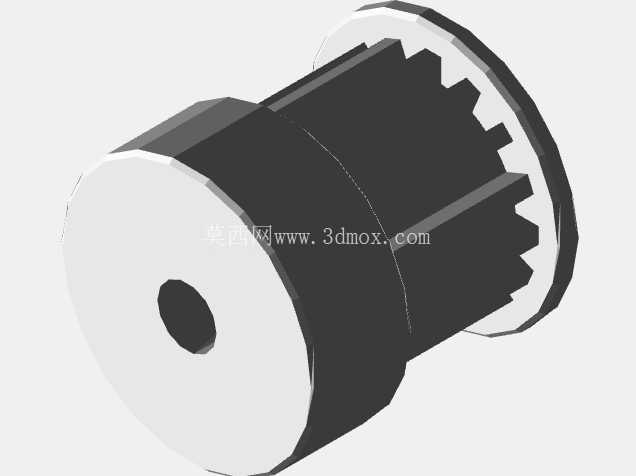

　　在轻载精密传动场景中，GT2同步带轮的应用覆盖了桌面级自动化执行端、小型输送定位机构、3D打印运动轴、小型检测设备进给单元等多个领域，这类带轮依靠齿形啮合传递动力，相比平带传动不存在打滑问题，传动比精度能够满足多数轻载定位场合的需求，相比齿轮传动又具备缓冲吸振、安装容错空间大、无需额外润滑的优势，是小扭矩精密传动场景的核心部件之一。这款带轮采用一端带挡边、内孔集成花键结构的设计，区别于常规顶丝锁紧的光孔带轮，内花键结构能够直接与配套的花键轴配合，传递扭矩的过程中不会出现顶丝划伤轴面、长期正反转松动的问题，适合频繁换向、启停频次较高的传动工况。从结构细节来看，带轮的轮齿部分严格匹配GT2同步带的齿形参数，齿槽的圆弧过渡经过优化，能够减少带齿啮入啮出过程中的剪切应力，延长同步带的使用寿命；单侧设置的挡边能够限制同步带在运转过程中的轴向窜动，避免带体从轮体上滑脱，这类单侧挡边的结构通常用在带轮安装位置靠近轴端、另一侧有轴肩或者其他限位结构的场合，相比双侧挡边的带轮能够减少不必要的材料占用，同时降低轮体的整体转动惯量，提升传动响应速度。

　　设计过程中首先确定了带轮的啮合参数，根据传递的额定扭矩核算轮齿的接触强度，确保在额定负载下齿形不会发生塑性变形；内花键的参数匹配常用的小模数花键轴规格，花键的定心方式采用外径定心，加工过程中更容易保证配合精度，装配时的导向性更好，不会出现装配卡滞的问题。轮体中心的通孔为减重设计，在保证轮体整体刚性的前提下，尽可能去除多余的材料，降低轮体自重，对于高速运转的场合，减重设计能够减少轴端的不平衡量，降低运转过程中的振动。

　　安装边界方面，这款带轮的轴向定位依靠花键配合的轴向尺寸公差保证，装配时只需要将带轮沿花键轴推入到指定位置，配合轴端的挡圈或者轴肩即可完成轴向固定，不需要额外加工顶丝孔，也不需要在轴上加工定位平面，能够简化配套轴类零件的加工工序。轮体的外圆挡边直径略大于带轮的齿顶圆直径，单边高出齿顶的尺寸控制在合理范围，既能够起到可靠的挡带作用，又不会因为挡边过高与周边的结构件发生干涉；轮体的轮毂长度经过匹配计算，能够保证与花键轴的配合长度足够，传递扭矩时花键齿面的接触压强在材料允许的范围内，避免出现齿面压溃的问题。

　　在实际选型应用时，需要注意配套同步带的宽度与轮体的齿面宽度匹配，安装时保证带轮的齿面与主动轮、从动轮的齿面处于同一平面，避免带体出现偏磨；内花键的配合公差选择过渡配合，既能够保证装配的便利性，又不会出现配合间隙过大导致的传动回差。这类带轮通常采用硬质铝合金或者工程塑料加工，铝合金材质的带轮强度更高，适合转速较高、负载稍大的场合，工程塑料材质的带轮自重更轻、运行噪音更低，适合对噪音控制有要求、负载较小的办公类自动化设备。从结构合理性来看，这款带轮没有多余的冗余设计，所有结构特征都服务于传动功能与安装需求，花键连接的形式相比传统的顶丝连接、键连接，在小尺寸传动部件上的优势更明显，能够在有限的径向尺寸内传递更大的扭矩，同时连接的同轴度更高，运转时的径向跳动更小，对于需要保证传动精度的场合，这种结构设计能够有效减少因为安装偏心带来的传动误差。
