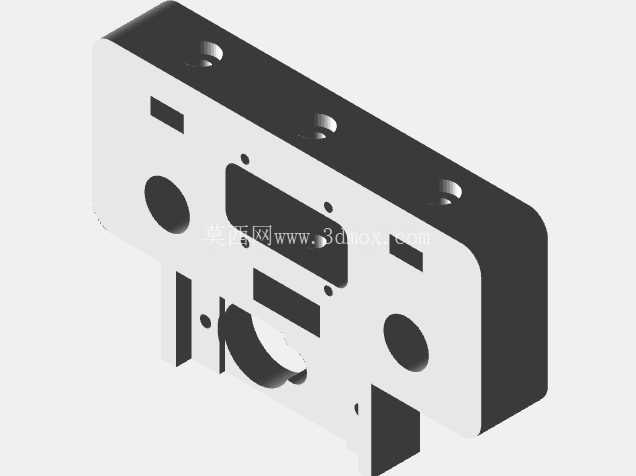

Y轴皮带背装固定连接结构件

这款结构件主要应用于直线传动模组的Y轴传动链路中，作为皮带背向安装的固定承载部件，承担着同步带张紧端固定、传动载荷传递、相邻组件安装定位的多重作用，常见于桌面级数控运动平台、小型自动化移栽机构、3D打印运动轴组这类需要同步带传动的轻载运动设备上。从实际使用场景来看，这类背装式皮带固定件往往安装在运动滑台的背部区域，不会占用滑台正面的工件安装空间，能够有效压缩运动模组的整体横向尺寸，对于安装空间局促、对设备幅面有紧凑化要求的桌面型设备而言，这种布局的结构件能大幅提升空间利用率。

从功能特性上看，该构件采用一体化铣削成型的块状结构，主体为规整的矩形基体，基体上分布的多组不同孔径的安装孔，分别对应皮带压块固定、滑台主体连接、传感器触发片安装、限位块定位等不同的装配需求，其中大尺寸的圆形沉孔用于容纳皮带压紧块的端头，避免压紧螺栓突出基体表面造成运动干涉；侧边的矩形开槽是为了给同步带的穿行留出通道，让皮带能够从基体背部穿入后通过压块锁紧，不会在运动过程中与相邻的导轨、拖链等部件发生剐蹭。基体上的两个同轴圆形通孔是与滑台型材的定位销配合的基准孔，装配时能够快速完成构件与滑台的位置对齐，减少装配时的调整工作量，保证皮带安装面与导轨运动方向的平行度，避免因安装偏斜导致皮带运行时出现偏磨、异响的问题。

设计思路上，这款构件优先考虑了装配的便捷性与传动的可靠性，整体没有多余的冗余结构，所有的开孔与开槽都围绕实际装配需求设置：基体边缘的小尺寸螺纹孔用于安装走线压片，能够将皮带附近的传感器线缆固定在基体侧面，避免运动过程中线缆晃动卷入传动机构；下部伸出的凸台结构是限位缓冲块的安装位，当滑台运动到行程端点时，凸台会与机架上的缓冲垫接触，吸收冲击载荷，避免硬碰撞对传动部件造成损伤。考虑到轻载传动场景下的载荷特性，构件的壁厚设置在合理区间，既保证了皮带张紧时的结构刚性，不会因为张紧力过大导致基体变形，又尽可能控制了构件自身重量，降低运动滑台的整体负载，提升运动响应速度。

从安装边界来看，该构件的整体轮廓与常规20系列、30系列铝型材滑台的背部安装尺寸匹配，安装孔的孔距符合通用型材的槽间距标准，不需要额外加工转接板就可以直接装配在标准滑台型材上。构件的厚度经过精确计算，安装后背部突出滑台基体的尺寸不会超过拖链的弯曲半径，也不会与设备的背部护板发生干涉，在设计整机布局时，只需要预留出对应厚度的安装空间即可，不需要为该构件单独设计避让结构。皮带穿行槽的宽度适配常用的6mm、9mm宽度同步带，能够覆盖大部分轻载运动场景的皮带规格，压块安装位的深度可以容纳不同厚度的皮带压片，适配不同张紧力需求的传动场景。在实际装配过程中，该构件的安装顺序也经过了设计优化，不需要提前将皮带穿入构件再整体安装到滑台上，可以先将构件固定在滑台背部，再从侧面将皮带穿入槽内锁紧，大幅降低了后期皮带更换维护的操作难度，不需要拆解整个滑台就可以完成皮带的张紧调整与更换作业。
