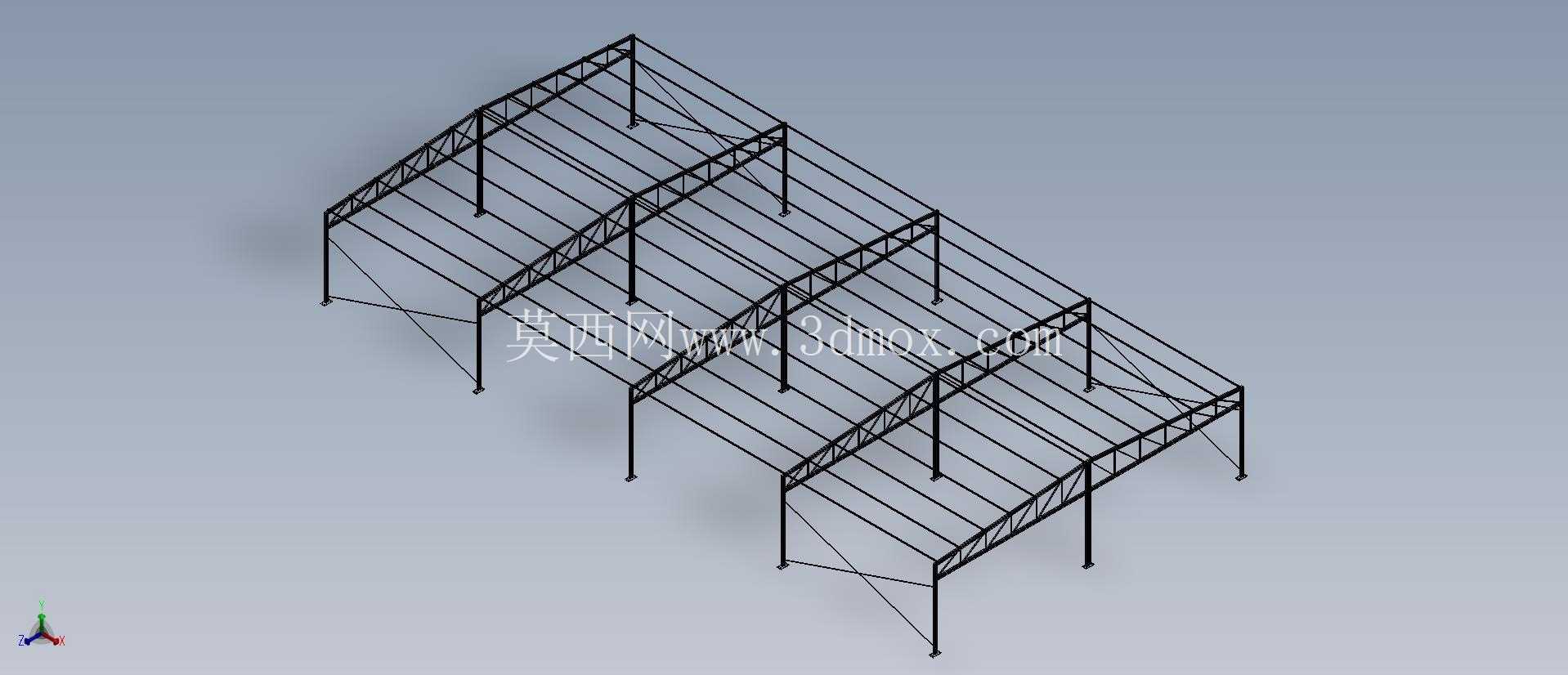

多跨连续钢结构敞篷雨棚框架设计

该结构为多跨连续布置的敞篷式钢结构雨棚框架，主要应用于厂区物料临时堆放区、户外作业工位遮蔽、停车场车辆停放遮护、物流装卸货通道挡雨等场景，可有效阻挡直射阳光、常规降雨对下方作业或存放物品的影响，同时敞篷的侧边设计不会阻碍人员、物料、车辆的通行动线，适配大跨度无遮挡的使用需求。

从实际用途来看，该框架仅作为上部覆盖材料的承载基体，后期可在顶部铺设彩钢瓦、阳光板、耐力板等不同材质的覆面材料，适配不同场景的透光、承重、耐候需求，框架自身不承担侧向围护的荷载，所有受力均围绕竖向恒载、活载以及常规风载进行设计。

功能特性方面，该结构采用模块化的多跨连续排布逻辑，单跨跨度统一，可根据实际场地的长度需求灵活增减跨数，不需要重新调整单榀桁架的设计参数，大幅降低现场拼接的施工难度。立柱采用等截面直杆设计，底部设置独立的地脚锚固点，可直接与混凝土基础预埋板焊接固定，单根立柱的受力路径清晰，竖向荷载直接通过立柱传递至基础，相邻跨之间共用中间立柱，在保证整体稳定性的同时减少了立柱的总用量，提升了下方空间的利用率。顶部的承重结构采用平行弦桁架形式，桁架上下弦杆为通长布置的型材，腹杆采用三角形排布的斜向杆件，可有效将顶部覆面的荷载均匀传递至两侧立柱，相比实腹式梁结构，桁架形式在同等跨度下自重更轻，钢材利用率更高，同时桁架自身的镂空结构可大幅降低风阻，减少强风天气下结构受到的水平风荷载，提升整体抗风性能。每两榀平行桁架之间设置横向联系杆，在桁架的端部、跨中位置均布置有横向拉结构件，避免单榀桁架出现侧向失稳的问题，同时在结构的端部位置设置有交叉斜撑，可将水平方向的作用力传递至基础，提升整体结构的抗侧移能力，避免在阵风或者侧向撞击下出现整体变形。

设计思路上，该结构优先考虑了现场装配的便捷性，所有构件均采用标准化的型材下料，节点位置均采用螺栓连接或者工厂预制焊接，现场不需要进行大量的焊接作业，仅需要按照编号拼接即可完成组装，大幅缩短施工周期。在荷载取值上，顶部恒载按照常规覆面材料的自重取值，活载按照不上人屋面的检修荷载取值，同时考虑了当地基本风压的影响，对桁架杆件的长细比、立柱的稳定性都做了对应的验算，保证在常规使用场景下不会出现杆件失稳、结构变形过大的问题。结构的排水坡度通过桁架上弦的安装高度差实现，沿结构的长度方向找坡，雨水可顺着顶部覆面直接排至结构两侧，不需要额外设置复杂的排水沟槽，降低后期维护的成本。

外形尺寸与安装边界方面，单跨的跨度适配常规中小型车辆通行、人员作业的空间需求，立柱的高度满足常规货车、作业设备的通行净空要求，整体结构的宽度方向为四跨连续布置，总宽度可覆盖较大的遮蔽范围，长度方向可根据实际场地需求无限延伸。安装时需要注意，每个立柱底部的基础需要满足对应的承载力要求，基础顶面的标高需要统一，避免安装后桁架出现倾斜、受力不均的问题；相邻构件拼接时需要保证螺栓的预紧力达到设计要求，横向联系杆与桁架的连接节点需要牢固，避免出现节点松动导致的整体刚度下降；结构安装完成后需要在立柱底部做对应的防腐处理，避免长期接触地面潮气导致立柱锈蚀，影响整体结构的使用寿命。另外，该结构不适用于有强台风、暴雪等极端恶劣天气的区域，若在高荷载区域使用需要对应加大杆件的截面规格，重新验算结构的承载能力。
