300吨级克罗斯比弓型起重卸扣结构设计

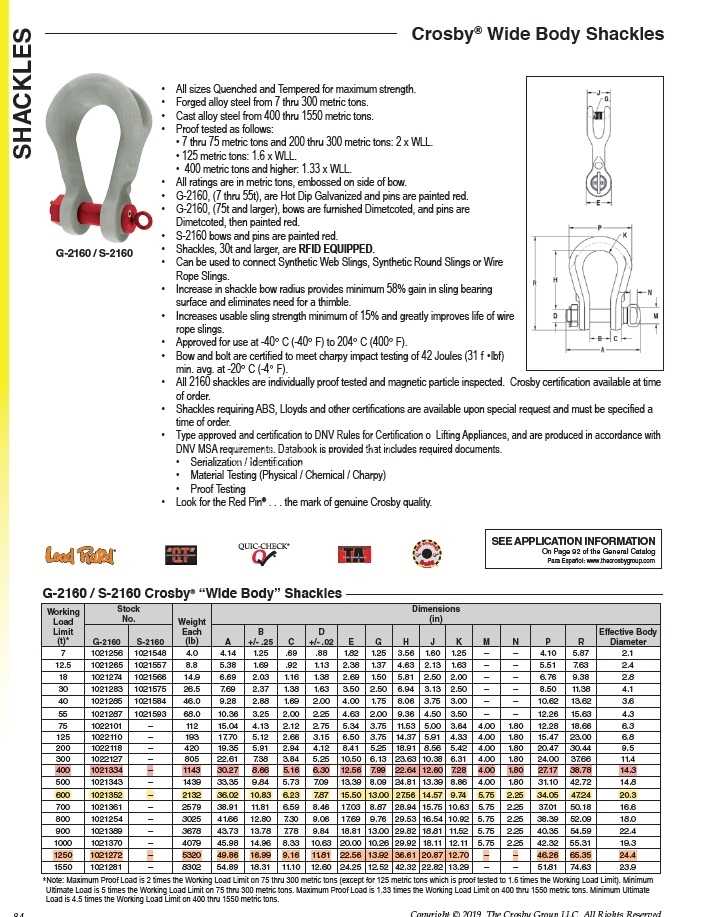

在重型吊装作业场景里，卸扣作为索具系统的核心连接部件，直接决定整套吊装链路的载荷可靠性，尤其是百吨级以上的大吨位卸扣，其结构合理性直接关系到现场作业安全。这款300MT级的G-2160/S-2160弓型卸扣，是针对大载荷起重、海上重型构件吊装、大型建筑钢结构拼装这类高负载工况设计的连接构件，区别于小吨位卸扣的简化结构，大吨位卸扣的每一处尺寸都需要匹配载荷传递路径，避免应力集中带来的失效风险。

从实际使用场景来看，这类大吨位弓型卸扣常搭配钢丝绳索具、合成纤维吊装带、起重链条使用，在海上风电塔筒吊装、大型桥梁钢桁梁架设、重型压铸设备主机移位、港口重型集装箱岸桥部件拼装场景中，作为吊点与索具之间的可拆卸连接节点。相比直型卸扣，弓型卸扣的内部空间更大，允许同时连接多根索具，或者适配直径更粗的吊索端部配件，在多索具组合吊装的场景下，不需要额外增加过渡连接件，能减少吊装链路的连接节点数量，降低节点失效概率。

从结构设计逻辑来看，这款卸扣采用经典的螺栓式销轴锁紧结构，弓型本体采用锻造合金钢的等强度轮廓设计，载荷从吊点接触位置沿着弓臂平滑传递到两侧销轴孔位置，整个弓臂的截面变化采用大圆弧过渡，没有直角突变结构，能有效降低高负载下的应力集中系数。销轴与本体销轴孔采用间隙配合设计，既保证销轴可以顺利穿装拆卸，又不会因为配合间隙过大导致受载时销轴出现附加弯曲应力，销轴端部采用带防松结构的锁紧设计，避免吊装过程中销轴受振动脱出，适配现场反复拆装的使用需求。

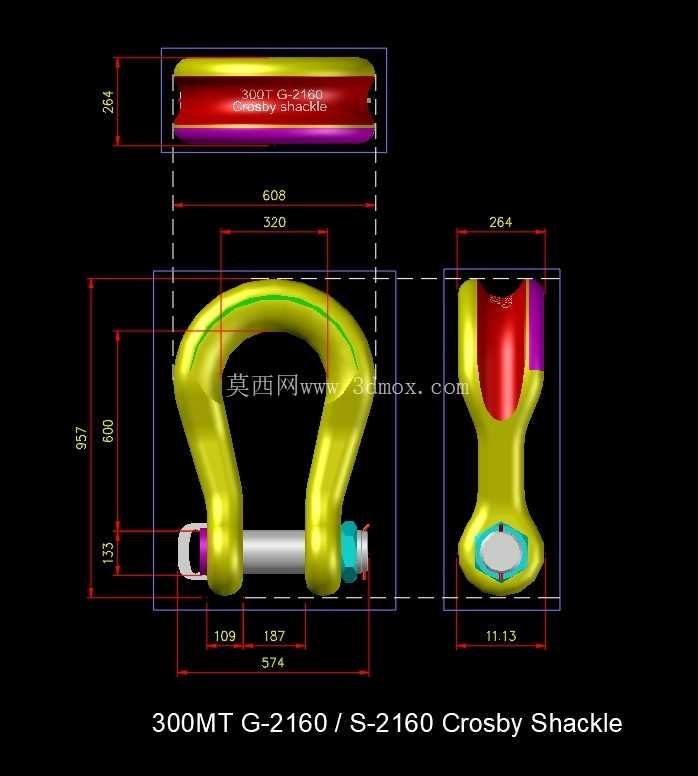

从尺寸边界来看，这款卸扣的本体总宽度控制在574mm，弓型内部净宽达到320mm，内部净高600mm，足够容纳多根大直径吊索的端部环眼，销轴直径187mm，销轴总长度608mm，本体厚度264mm，单耳厚度133mm，安装时需要保证吊点的连接耳板厚度不超过两耳内侧的净间距，连接耳板的销轴孔直径需要比销轴直径大1-2mm，避免安装时出现卡滞。在现场选型匹配时，需要注意卸扣的额定载荷要大于实际吊装工况的计算载荷，同时要考虑动载系数、不均衡载荷系数的影响，不能仅凭额定载荷数值直接选型。

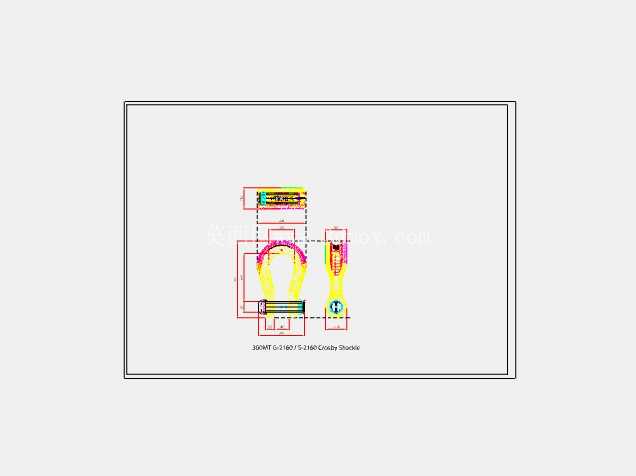

在三维建模过程中，这类大吨位卸扣的建模重点在于弓臂轮廓的曲率控制，需要保证弓臂各个截面的抗弯截面模量匹配对应位置的弯矩分布，销轴孔位置需要做局部加厚处理，抵消孔位带来的截面削弱，销轴的台阶、锁紧卡槽位置需要严格按照实际加工尺寸建模，保证装配时的干涉检查准确性。很多新手建模时容易忽略卸扣本体的锻造拔模斜度、销轴端部的倒角细节，导致后续做装配仿真、干涉检查时出现误判，实际上这类大吨位五金配件的每一处倒角、圆角都对应加工工艺和应力分散的需求，没有多余的结构设计。

在海上作业场景使用时，这类卸扣还需要考虑盐雾腐蚀的影响，建模时可以预留热浸镀锌的镀层厚度余量，保证装配间隙在镀层处理后仍然满足使用要求。不同于小型五金配件，大吨位起重卸扣的尺寸公差要求更严格，尤其是销轴孔的同轴度、销轴的圆柱度，直接影响受载时的应力分布，如果同轴度偏差过大，会导致销轴局部受载，出现早期断裂的风险，在建模时需要把形位公差的要求融入到基准设置里，为后续的工程图输出、加工制造提供准确的参考。

很多结构设计人员在做吊装方案建模时，往往会简化卸扣的模型，只做大致的轮廓，实际上准确的卸扣模型能帮助校核吊索的夹角、吊点的空间位置，避免因为模型尺寸偏差导致现场吊装时索具与周边构件出现碰撞，尤其是在狭小空间内的重型设备吊装作业，准确的索具配件模型能提前预判干涉风险，减少现场整改的工作量。这款卸扣的弓型轮廓设计经过了长期的工程验证，载荷传递路径平滑，在额定载荷下的安全系数满足重型吊装的规范要求，是大吨位吊装作业中应用非常广泛的索具连接配件。
