6.5吨级Crosby螺栓型弓形锚卸扣结构设计

在重型吊装、船舶系泊、建筑钢结构安装、起重作业索具配套场景中，锚卸扣是连接索具与被吊物、实现载荷传递的核心受力连接件，这款6 1/2MT规格的螺栓型锚卸扣，额定承载能力覆盖6.5吨级作业需求，是索具配置中通用性极强的连接件品类。从结构设计逻辑来看，这款卸扣采用经典弓形弯环主体搭配横置螺栓销的结构形式，弓形环体的弧形过渡设计，能够在承受多方向载荷时自动优化应力分布，避免直边D型卸扣在斜向受拉时出现的应力集中问题，尤其适合吊装作业中索具角度存在动态变化的场景，比如建筑工地的钢结构构件翻身、船舶码头的系泊缆绳连接、重型设备转运时的多点吊具组装等工况，都能通过弓形环体的曲面过渡抵消部分偏载带来的附加应力。

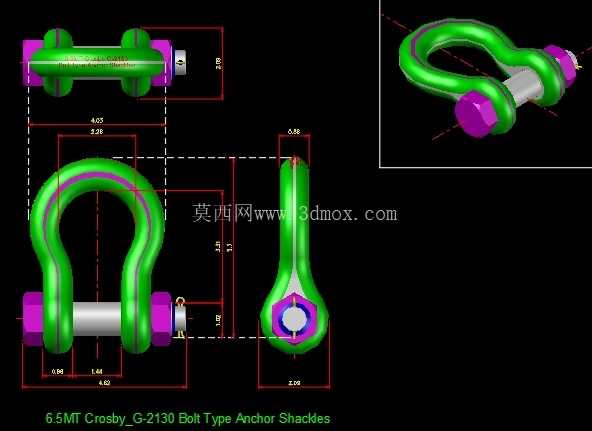

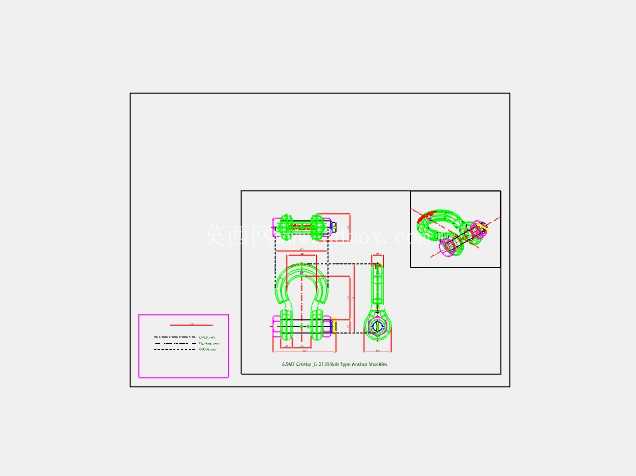

设计过程中首先要明确的是安装边界与尺寸配合，从标注的尺寸参数来看，环体的开口宽度、内孔净空高度经过精准核算，既能够满足常规直径钢丝绳吊索、吊装带端部吊环的穿入需求，又不会因为内空过大造成环体截面冗余增加自重；螺栓销的直径与环体两端销孔采用间隙配合，装配后螺栓端部的锁紧结构能够防止作业过程中销体转动、脱出，相比普通插销式卸扣，螺栓型的锁紧结构在长时间受振、频繁变载的工况下可靠性更高，不会因为吊具晃动出现插销滑脱的风险。环体与螺栓销的接触面做了同轴度公差约束，保证受载时两个销孔的受力面均匀贴合，避免局部压应力过大造成销孔变形，这一点在长期循环载荷作业中尤为关键，很多卸扣的失效都源于销孔配合间隙过大，受载时出现偏磨，最终在变载冲击下出现裂纹。

从实际用途出发，这款卸扣可以作为起重吊具的基础连接单元，单独使用时可连接单根吊索与吊点，也可以多个组合搭配构成多吊点吊梁的连接节点，在建筑起重作业中常用于连接塔吊吊钩与预制构件吊点，在船舶领域可作为锚链与船体系泊点的连接部件，在重型设备安装场景中可配合手拉葫芦、千斤顶等工具作为临时受力连接点。设计时环体的截面采用变截面优化，在弯曲受力最大的环顶位置适当增加截面厚度，在靠近销孔的位置根据受力梯度逐步调整截面尺寸，在保证额定载荷下安全系数满足行业规范要求的前提下，尽可能降低卸扣自身重量，减轻作业人员携带、安装时的劳动强度。螺栓销的端部设计了适配标准扳手的夹持结构，现场安装时不需要专用工具，用常规呆扳手即可完成锁紧与拆卸，适配野外作业、工地现场无专用工具的使用场景。

需要注意的是，这类螺栓型卸扣在安装时要保证螺栓轴线与受力方向垂直，避免螺栓受剪切之外的附加弯曲应力，环体的受力方向要沿着弓形环的对称平面，禁止横向受载；设计阶段已经对环体的最小破断载荷做了冗余设计，正常使用场景下只要不超过额定载荷、避免猛烈冲击载荷，就能满足长期循环使用的要求。销孔位置的倒角处理既方便螺栓销的穿入装配，也能去除机加工产生的毛刺应力集中点，环体整体的流线型外形不会对配套的钢丝绳、吊装带造成切割损伤，相比棱角分明的焊接式连接件，能够大幅降低索具被割损的风险，提升吊装作业的整体安全性。
