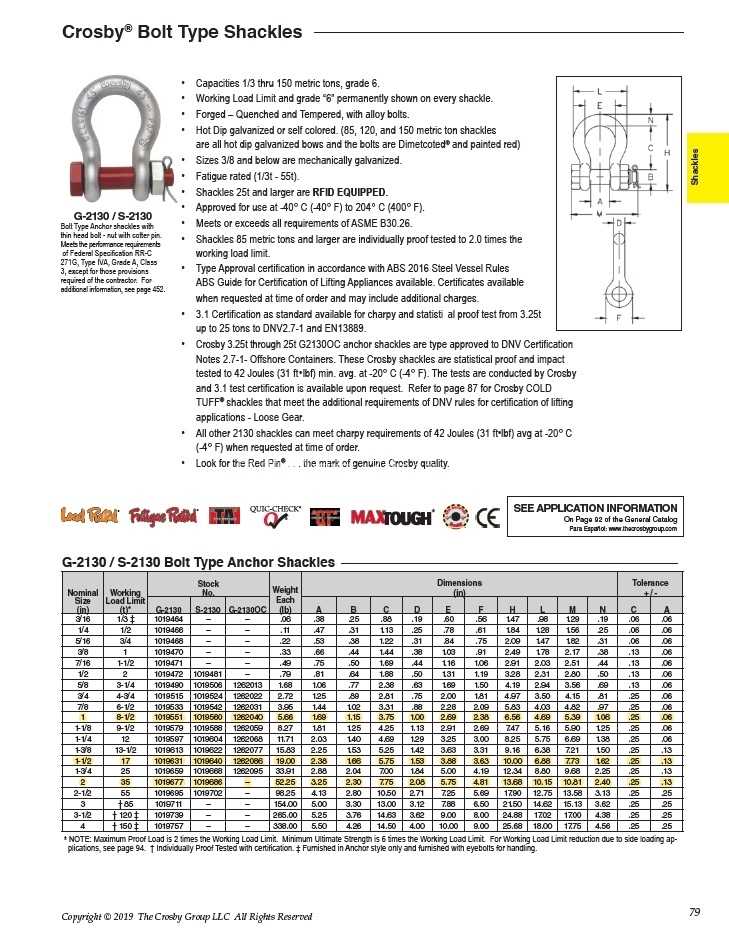

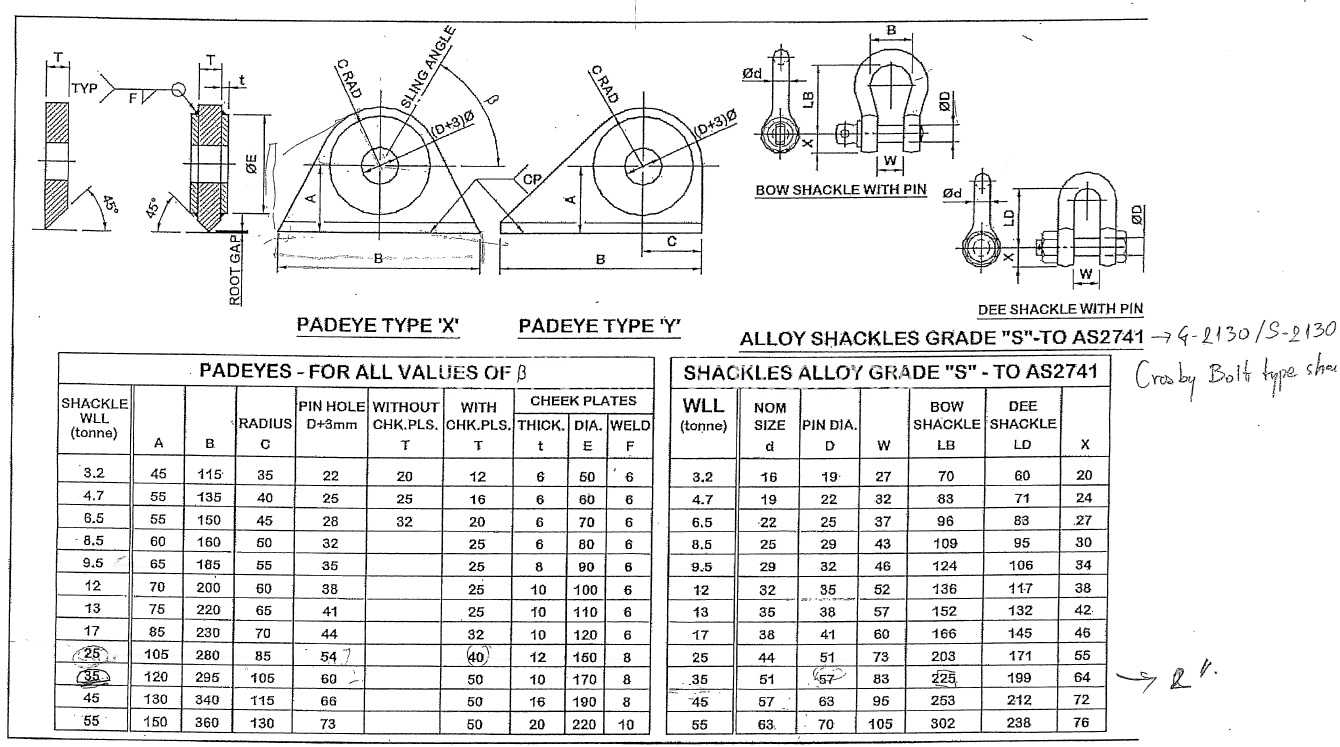

螺栓型锚卸扣作为起重吊装、索具连接场景中最常用的受力连接件,在船舶系泊、重型设备移位、建筑钢结构吊装、海工装备锚固等场景中承担着核心传力作用,本次建模的3.25吨级Crosby G-2130型卸扣,完全参照原厂英寸尺寸参数构建,可直接用于索具受力仿真、吊装方案模拟、工装配套设计等工程场景。
从实际工程应用来看,这类螺栓型卸扣相比直型卸扣,横向受力冗余量更高,锚端的弧形环体设计可适配多根钢丝绳、吊装带同时挂载,不会出现索具局部应力集中割损的问题,在港口散货吊装、重型模具车间转运、风电塔筒安装现场,这类卸扣的使用频次远高于其他连接索具,尤其是带螺栓锁止的结构,相比插销式卸扣,在长期受交变载荷、振动工况下不会出现插销窜出脱落的风险,安全冗余更符合重载作业要求。
设计层面上,该卸扣的环体采用锻造合金钢的等强度轮廓设计,从顶部螺栓孔位置到下端圆弧受力段,截面厚度随受力弯矩变化平滑过渡,不存在直角应力集中区域,环体内侧的圆弧半径严格匹配常用钢丝绳、吊装带的弯折半径要求,避免索具在挂载时出现过小弯折导致的承载力折减。螺栓部分采用梯形螺纹配合,螺纹旋合长度达到螺栓直径的1.5倍,可保证在额定载荷下螺纹牙的受力均匀分布,螺栓端部带开孔,可配合开口销做二次防松锁止,完全满足高空作业、长期系泊场景下的防松要求。
尺寸边界上,该卸扣的环体内宽、开口尺寸、螺栓直径、总高度均严格对应3.25吨额定载荷的设计规范,建模时还原了原厂产品的所有安装配合尺寸:环体两端的螺栓孔同轴度公差控制在0.02mm以内,螺栓与孔的配合间隙符合重载连接件的间隙要求,既保证拆装便捷性,又不会出现受载时的局部挤压应力超标。环体下端的承载圆弧面做了倒圆角处理,圆角半径与索具接触宽度匹配,可有效分散接触应力,避免长期使用后出现索具割伤、环体压痕变形的问题。

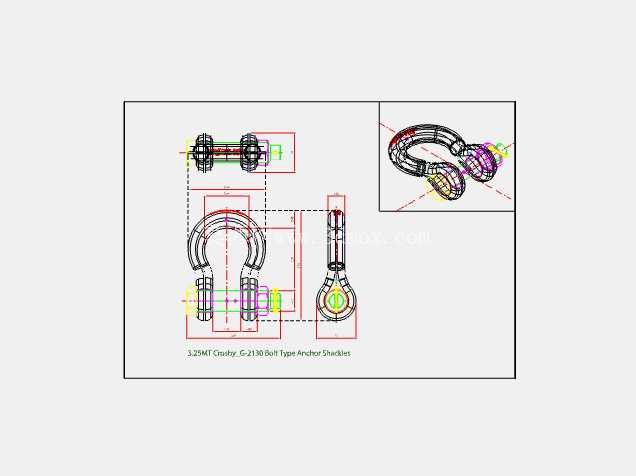

从建模细节来看,模型还原了产品表面的锻造标识、载荷标记、品牌标识的位置特征,同时对螺纹牙型、螺栓头部的扳手配合面、开口销孔等细节做了精确还原,可直接用于渲染出图、装配干涉检查、吊装方案的可视化演示。在做吊装方案模拟时,可直接将该卸扣模型挂载到吊耳、钢丝绳、吊装带的装配体系中,验证不同吊装角度下卸扣与周边构件的干涉情况,核算卸扣的受力角度是否在允许范围内——这类卸扣的额定载荷是针对垂直受载工况标定的,当横向受载、斜向受载时需要按照载荷折减系数核算承载力,精确的三维模型可帮助设计人员直观判断受力角度,避免现场吊装时出现超载风险。
在工装配套设计场景中,该模型可直接用于定制卸扣存放架、索具配套工装的设计,根据卸扣的实际外形尺寸预留存放空间、配套锁止结构,避免工装与卸扣出现尺寸不匹配的问题。同时模型的受力截面参数完全符合实物的力学特性,可直接导入有限元分析软件,模拟不同载荷工况下的应力分布、变形量,验证卸扣在极端超载、偏载工况下的安全冗余,为索具选型、吊装方案编制提供精确的模型支撑。
需要注意的是,这类螺栓型卸扣在使用时螺栓必须完全旋合到位,开口销必须穿入锁止,禁止使用螺栓未拧紧的卸扣承载,同时环体的承载区域禁止焊接、切割、热加工,避免破坏锻造合金钢的热处理性能,建模时也还原了环体表面的热处理硬度层对应的轮廓特征,可帮助设计人员理解产品的受力分布逻辑,在做配套设计时避免在卸扣的高应力区域设置接触点,防止出现局部应力超标导致的失效风险。
- 全部评论(0)
- 模板大小: 2.2 MB
- 售价:5金币
- 下载次数: 21
- 系统要求: AutoCAD,Rendering
- 软件分类: 通用五金配件
