英制600MT克罗比斯G-2160/S-2160卸扣结构设计

在重型起重作业、船舶系泊、大型钢结构吊装、海洋工程装备安装这类对载荷安全系数要求极高的场景里，大吨位弓形卸扣是绕不开的核心受力连接件，这款英制规格的600MT级G-2160/S-2160克罗比斯卸扣，就是针对600吨级额定载荷工况开发的专用连接构件。

从实际作业的受力逻辑出发，这款卸扣采用弓形本体搭配六角头横销的结构形式，区别于直形卸扣的窄受力角度，弓形的弧形本体能够在多方向索具受力时自动适配载荷方向，避免横销承受额外的弯曲附加应力，尤其适合多股钢丝绳、吊装带组合吊装的场景，当索具存在小角度偏斜时，弧形本体可以平滑过渡载荷路径，不会在卸扣本体与索具接触位置产生应力集中切口。横销采用六角头带开孔的设计，实际使用时可以通过开口销完成防松锁止，避免吊装过程中横销受振动回转脱出，相比螺纹直接旋入本体的卸扣，这种带锁止结构的横销在频繁拆装的吊装工况下可靠性更高，不会因为螺纹磨损出现连接失效的问题。

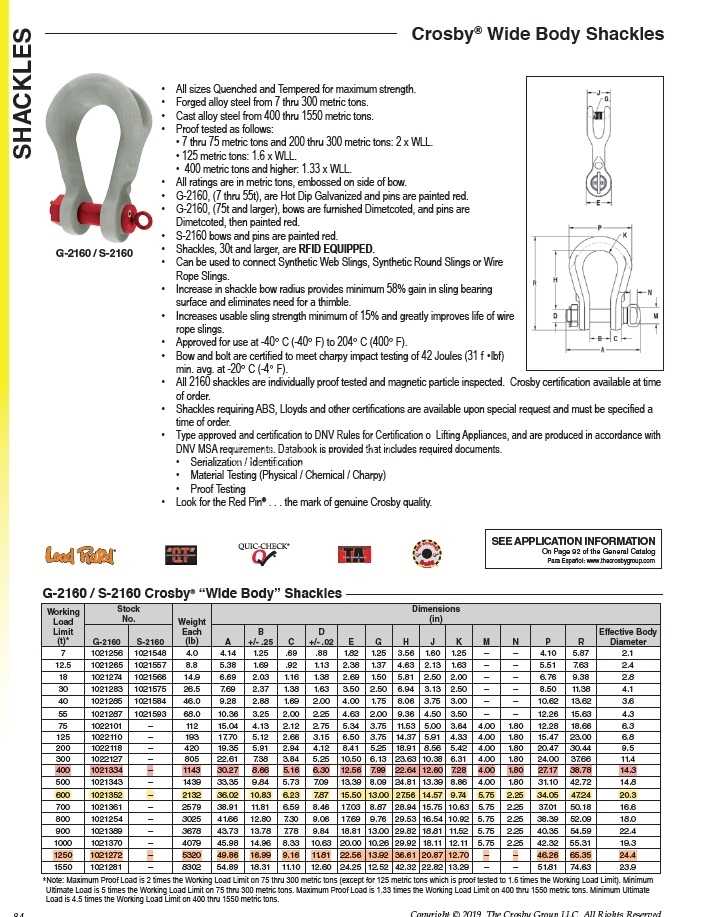

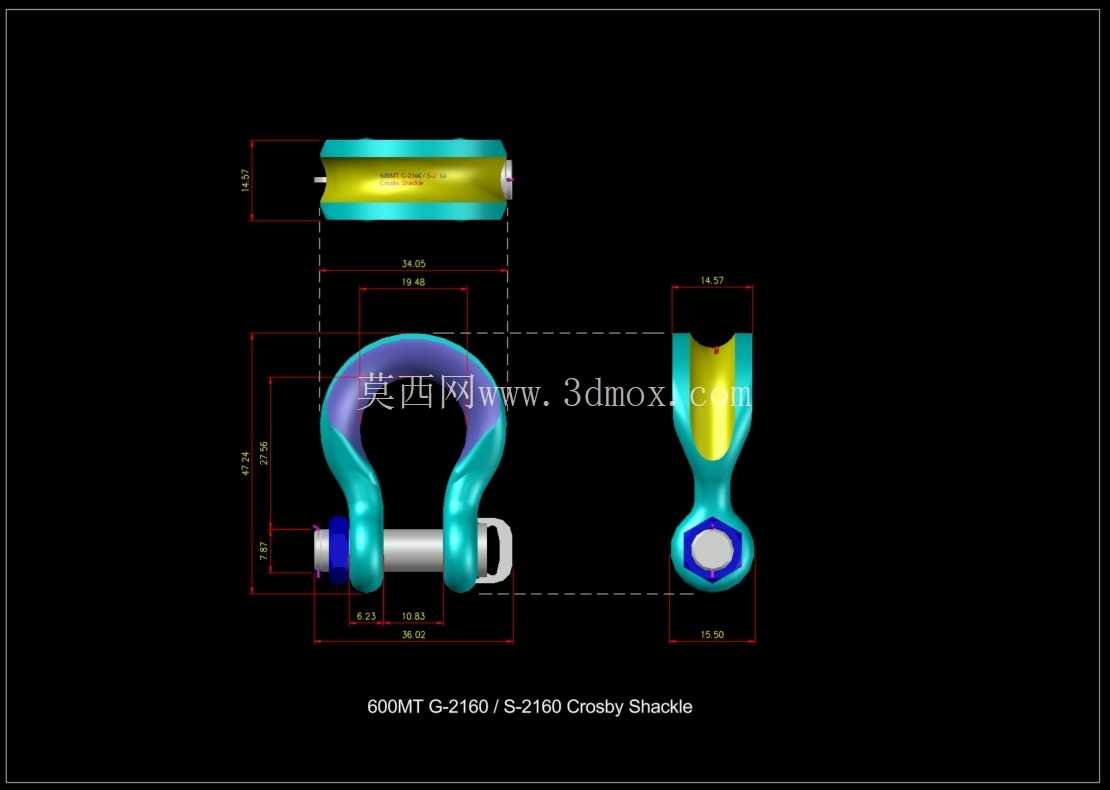

设计过程中首先要锁定的是额定载荷下的安全冗余，按照重型起重配件的通用要求，这类大吨位卸扣的破断载荷需要达到额定工作载荷的4倍以上，因此本体的截面尺寸经过了严格的受力校核：从图纸标注的尺寸来看，本体的弯曲段截面做了等强度优化，在横销安装孔位置做了局部加厚处理，因为横销孔位置是应力集中的高发区域，当横销传递载荷时，孔壁的挤压应力、孔边的拉应力会远高于本体直段的平均应力，局部加厚的设计可以在不额外增加整体重量的前提下，提升孔位的承载能力。横销的直径匹配本体孔位的配合公差，采用间隙配合设计，既保证拆装时的顺畅性，又不会因为配合间隙过大导致横销受载时出现局部挤压变形，横销末端的螺纹长度经过精确计算，保证旋入本体后螺纹啮合长度满足载荷要求，同时不会因为螺纹过长导致横销端部突出本体外侧，在吊装时刮碰索具或者工件。

从安装边界来看，这款卸扣的本体开口尺寸、内空高度都按照英制标准匹配对应规格的索具，600吨级的吊装作业通常会搭配大直径的钢丝绳或者高强度吊装带，因此卸扣的内空宽度需要保证索具能够顺利穿入，同时不会因为索具堆叠导致本体受力不均。图纸中标注的外形尺寸可以直接用于吊装方案的布局校核，在做大型设备吊装的三维排布时，可以直接导入该模型核对卸扣与吊耳、索具、工件之间的干涉情况，避免现场吊装时出现卸扣无法安装、或者与周边结构碰撞的问题。横销的拆装空间也在设计时做了考虑，六角头的尺寸匹配标准重型扳手的操作空间，现场拆装时不需要额外定制特殊工具，用常规的重型敲击扳手就可以完成横销的松紧操作，六角头对面的平面尺寸也符合标准套筒的适配范围，在有条件的场景下也可以用液压扭矩扳手完成精确预紧，保证横销的预紧力达到设计要求，避免作业过程中横销松动。

实际使用场景中，这类大吨位卸扣通常不会频繁更换作业场景，大多固定用于船厂的大型分段吊装、海洋平台的模块安装、重型风电设备的吊装这类固定工况，因此本体的表面处理需要适应户外高盐雾、高湿度的作业环境，模型中体现的本体表面处理层可以有效抵御作业环境的腐蚀，避免长期使用后本体出现锈蚀坑，导致应力集中降低承载能力。在做三维建模时，这类受力构件的圆角处理是重点，本体所有的棱边、横销孔的孔边、横销的轴肩位置都做了圆角过渡，绝对不允许存在锐角切口，因为起重构件的疲劳失效往往从微小的切口应力集中位置开始，尤其是在反复受载的吊装场景下，微小的加工缺陷都可能在长期循环载荷下扩展成裂纹，最终导致构件断裂。

从选型适配的角度来说，这款卸扣的尺寸参数可以直接对接标准吊耳的设计，在设计配套吊耳时，吊耳的孔径需要略大于横销直径，吊耳的厚度需要匹配卸扣本体的内空宽度，保证吊耳装入卸扣后不会出现卡滞，同时载荷能够均匀作用在横销的整个长度上，避免横销出现单边受力的情况。很多现场吊装事故的诱因并不是卸扣本身的强度不足，而是配套吊耳或者索具的尺寸不匹配，导致卸扣承受偏心载荷，实际受力远超额定值，因此在做吊装方案设计时，必须将卸扣的三维模型与吊耳、索具的模型装配到一起，核对各个部件的配合间隙、受力方向，确保整个吊装系统的受力在设计允许范围内。

这款模型的结构细节完整还原了实物的所有特征，包括本体上的载荷标识位置、横销的锁止开孔、六角头的尺寸细节，在做吊装模拟、工装设计时可以直接调用，不需要再重新测绘建模，能够大幅提升重型吊装方案的设计效率，也能避免因为建模尺寸误差导致的现场安装问题。
