阿尔斯通三极受电弓隔离开关简化结构

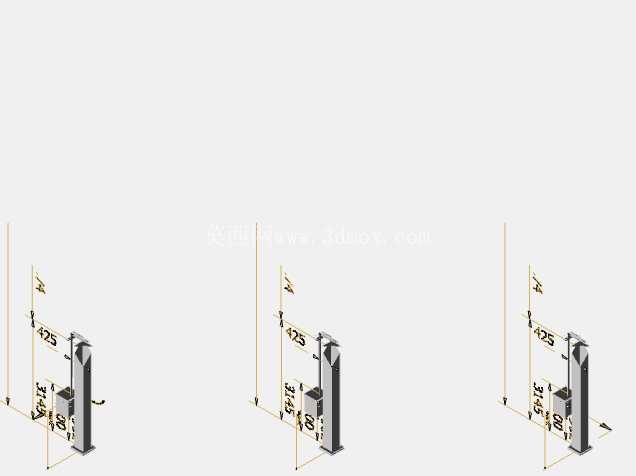

在轨道交通牵引供电系统、户外高压配电场站的电气回路设计中，隔离开关承担着无负荷状态下分断电路、建立可靠绝缘断口的核心作用，本次呈现的阿尔斯通三极受电弓隔离开关简化结构，正是针对这类高压电气场景做的适配性结构设计，区别于全细节生产模型，该简化结构剔除了内部非核心传动的细碎零件、紧固件倒角、表面纹理等非必要几何特征，保留了设备安装、干涉校验、回路布局所需的全部关键外形与接口尺寸，完全能够满足前期方案布局、设备间距校验、安装空间预留的设计需求。

从实际应用场景来看，这类三极隔离开关多用于轨道交通车辆车顶受电弓侧的高压回路，以及户外10kV-35kV等级的小型配电节点，在受电弓供断电操作、配电回路检修隔离的工况下，需要具备明确的分合闸位置标识、足够的电气安全间隙，同时要适配户外安装的抗风、抗震结构要求。设计过程中首先锁定的是安装边界条件，从模型标注的尺寸可以看到，设备主体的竖向安装高度、横向极间间距都严格遵循高压电气安全距离规范，单极的绝缘支撑段长度满足对应电压等级的爬电距离要求，避免高压工况下出现沿面闪络问题。

结构设计上，该隔离开关采用立式立柱支撑结构，三个极柱沿横向平行排布，每极配置独立的静触头支座与动触头操作臂，操作端设置在设备侧部，可适配手动操作机构或者电动操作机构的加装接口，简化模型中保留了操作臂的转动行程空间，在做三维布局时可以直接模拟分合闸状态下的设备外轮廓，校验操作过程中与周边线缆、其他电气设备的安全间隙，不会出现布局阶段预留空间不足导致后期干涉的问题。底座部分的安装孔位、安装面平面度相关的几何特征都做了保留，设计人员可以直接提取安装孔的位置尺寸、孔距参数，快速完成安装支架的配套设计，不需要再反复核对设备样本的安装尺寸，大幅提升前期方案的设计效率。

不同于生产级的全参数模型，这个简化结构在建模时做了合理的几何精简：将绝缘支柱的复杂伞裙结构简化为等直径的柱体，保留了伞裙的最大外轮廓尺寸，既不会影响安全间隙的校验结果，又能大幅降低模型的几何面数，在做整站、整车的大装配时不会出现文件卡顿、加载缓慢的问题；触头部分的接触弹簧、锁紧弹片等细小零件被整合为整体式的触头外形，保留了分合闸状态下的触头位置与外轮廓，完全满足布局阶段的设计需求。从安装边界来看，设备底部的安装基准面到顶部带电部分的高度、相邻两极的中心距、操作臂伸出的最大横向尺寸都做了精准的尺寸标注，在做配电间隔布局、车顶设备排布时，可以直接以这些尺寸为依据预留安装空间，确保设备安装后带电部分与接地结构、相邻设备的间隙满足高压电气规范要求。

在实际工程设计流程中，这类简化三维模型的应用场景非常广泛：在项目前期方案投标阶段，不需要高精度的生产模型，用这类简化结构可以快速完成总装布局，直观呈现设备的排布方式与空间占用；在土建基础、安装支架的设计阶段，可以直接提取模型的安装接口尺寸、载荷作用点位置，完成基础预埋件、支架结构的强度校核与尺寸设计；在管线综合设计阶段，可以根据模型的接线端位置，提前规划高压线缆的走向与弯曲半径，避免后期线缆敷设时出现转弯半径不足、与其他管线交叉干涉的问题。设计这类简化模型时，核心的原则是保留所有与外部接口、空间占位、安全间隙相关的几何特征，剔除不影响布局校验的内部细节，在模型精度与使用效率之间找到最优的平衡点，既不会因为模型过于简化导致尺寸失真影响设计准确性，也不会因为细节过多导致大装配操作卡顿。

针对受电弓配套的应用场景，该模型还特意保留了受电弓连接端的接口位置与安装尺寸，设计人员可以直接将受电弓模型与该隔离开关做装配对接，校验两者连接后的整体高度、与车顶其他设备的安全距离，模拟受电弓升降过程中与隔离开关操作臂的位置关系，避免出现机械干涉。同时模型的整体重心位置也与实际设备保持一致，在做整车或者支架的载荷计算时，可以直接提取模型的重心参数，完成结构强度、抗震性能的初步校核，为后续的详细设计提供可靠的基础数据支撑。
