在超高压输变电场站的设计布局阶段,电流互感器是串联在高压母线回路里的核心测量保护器件,400kV电压等级的互感器因为外绝缘距离要求高、整体重量大,在做变电站三维排布、母线受力校核、安装路径模拟的时候,如果直接套用带全部绕组细节、绝缘层剖分的全参数模型,不仅会让整体装配文件的体量陡增,旋转缩放操作出现明显卡顿,也会因为过多的内部细节遮挡相邻设备的安装间隙检查视线。这套简化结构的建模逻辑,就是把互感器的外部安装接口、整体外轮廓、核心连接点位做了精准保留,剔除了内部绕组绕制细节、绝缘填充层的细碎结构、端子排上的小型紧固件等非排布必要元素,让模型在保留工程参考价值的同时,把面数控制在适合大场景装配的合理区间。从实际工程应用的角度看,这类简化模型主要服务于三个核心场景:首先是变电站的整体三维布置设计,设计人员可以直接调用该模型核对与相邻断路器、隔离开关、接地开关的安全净距,400kV等级的户外设备,不同相序之间、带电部分对接地架构的空气间隙要求严格,模型外轮廓的尺寸精度直接决定了排布方案的可行性,模型上下两端的接线端子位置、安装底座的螺栓孔位分布都按照实际产品的安装边界做了还原,不需要额外调整就能直接匹配母线金具的连接模型。
其次是设备安装施工的模拟推演,高压电流互感器的吊装作业因为设备重心偏高,吊装过程中需要核对吊臂作业半径、设备进场路径、临时固定点的位置,简化模型的重心位置、整体长宽高尺寸都和实物保持一致,可以直接导入施工模拟软件做碰撞检查,避免吊装过程中和已安装的支架、母线产生干涉。第三是配套压铸模具的结构设计参考,页面里标注的压铸模分类,对应的是互感器外部金属壳体、安装法兰等压铸件的模具设计环节,简化模型提取的壳体外部分型面特征、安装凸台的位置分布,可以直接作为模具型腔设计的参考基准,减少模具设计阶段反复核对实物尺寸的工作量。

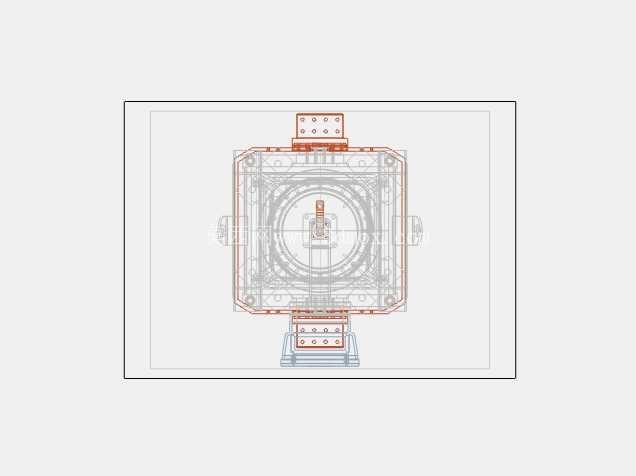

从结构特性上看,这款400kV电流互感器采用的是倒置式结构,主绝缘壳体设置在设备中部,上下两端分别引出高压接线端子和底座安装法兰,中部的方形安装框架是设备和支撑架构连接的核心受力部位,建模的时候特意保留了框架四周的吊装孔位、接地端子凸台的位置,这些细节在做安装设计的时候是必不可少的参考要素——高压设备的接地连接有明确的规范要求,接地点的位置如果和周边接地干线的排布不匹配,现场施工的时候就需要额外做弯折的接地排,既增加材料成本也会留下安全隐患。
模型的接线端部分,顶部的高压接线端子排按照实际产品的接线板尺寸、孔位间距做了简化还原,设计人员在搭配母线金具模型的时候,可以直接匹配对应的螺栓规格,不需要额外测量端子的尺寸参数;底部的二次接线盒位置也做了轮廓标识,在做电缆沟排布、二次线缆走向规划的时候,可以提前预留出接线盒的操作空间,避免后期线缆敷设的时候出现线缆长度不足、操作空间不够的问题。很多刚接触电力三维设计的工程师容易陷入一个误区,觉得模型越精细越好,实际上在不同的设计阶段,对模型细节度的要求是完全不同的:在做设备本体的生产设计阶段,确实需要包含绕组、绝缘、紧固件在内的全细节模型,但在站场排布、施工模拟、配套模具设计的环节,过度精细的模型反而会降低工作效率,这套简化结构就是精准匹配了这类场景的使用需求,在尺寸精度和模型轻量化之间找到了合适的平衡点。另外模型保留的安装法兰厚度、框架加强筋的位置,也可以作为支撑结构受力计算的参考,设计人员在做互感器安装支架的强度校核时,可以直接从模型里提取设备的重量分布、受力点位置参数,不用再反复查阅产品手册的零散参数。
- 全部评论(0)
- 模板大小: 18.82 MB
- 售价:5金币
- 下载次数: 26
- 系统要求: AutoCAD,Other,Autodesk Inventor,STEP / IGES
- 软件分类: 变压器/电感器
