户外电力配套环氧树脂支柱绝缘构件

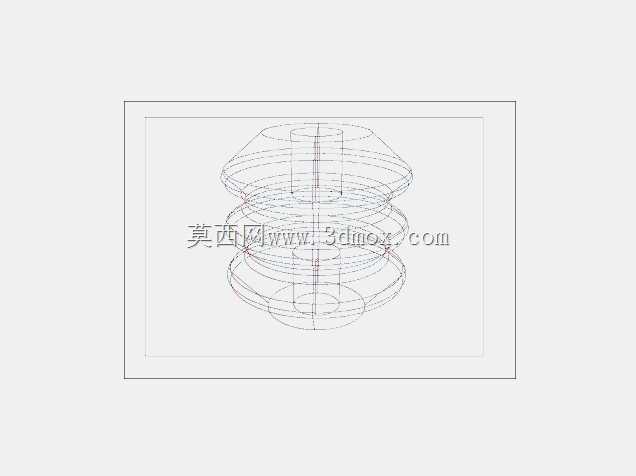

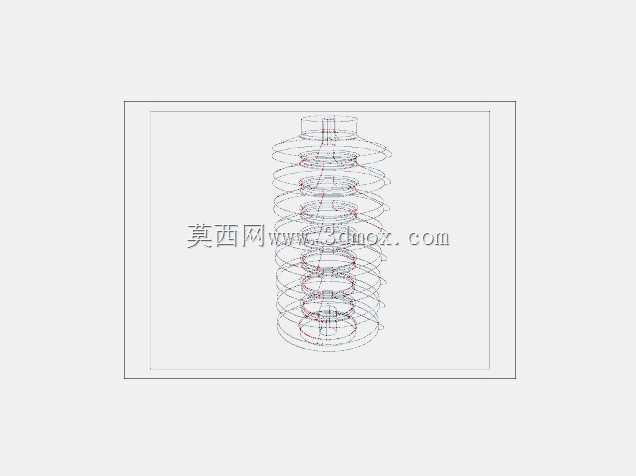

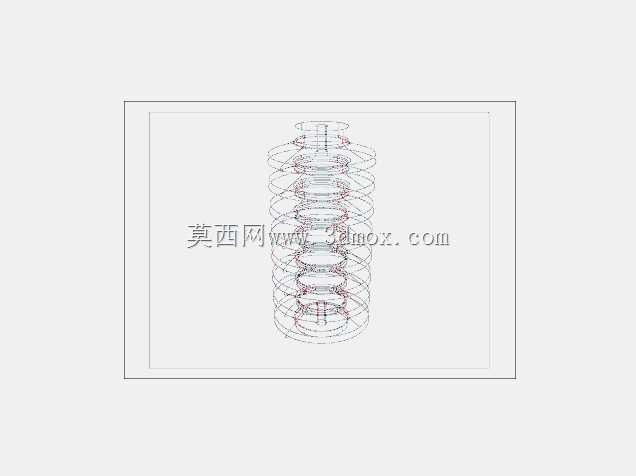

　　做电力配套结构设计快十二年，经手的户外输配电绝缘件三维建模项目不下百个，这次的环氧树脂支柱绝缘构件，是针对10kV级户外柱上变压器、户外高压计量箱、架空线路分段绝缘支撑场景做的结构设计，先从安装边界说起，三个适配型号分别对应不同的安装工况：FSFSG 8-170适配M8螺杆安装，安装孔中心距170mm，整体爬电距离满足III级污秽等级户外使用要求；FSG 4-170适配M4螺杆固定，多用于变压器低压侧出线端的绝缘支撑；FSG-M16则是适配M16接地螺杆的大载荷支撑款，能承受母线排自重加8级风载荷下的横向剪切力，不会出现根部断裂的问题。

　　很多刚入行的结构工程师做绝缘件建模，容易只盯着外形轮廓抄数，忽略实际使用中的电场分布问题，这个构件的伞裙结构不是随便做的等距堆叠，每一层伞裙的伸出长度、倾斜角度都是经过电场仿真校核的，上伞裙倾角设为12度，下伞裙倾角设为8度，既能保证雨天时伞裙边缘的雨滴能顺利滴落，不会形成连续水膜造成沿面闪络，又能控制整体高度，不会因为伞裙挑出过长导致运输、安装过程中出现磕碰掉块的问题。环氧树脂材料的选型也对应户外使用场景，选用的是添加了紫外线吸收剂的酸酐固化环氧树脂，相比普通室内用环氧树脂材料，抗紫外线老化性能提升40%以上，长期户外暴晒不会出现表面粉化、绝缘性能下降的问题。

　　从设计思路上，这个构件采用了一体化模压成型的结构，中间的预埋金属嵌件和环氧树脂本体之间设计了三道环形止退槽，嵌件表面做了滚花处理，避免长期运行中因为温度变化导致金属和环氧树脂膨胀系数不一致，出现嵌件松动、密封失效的问题。安装端面的平面度控制在0.1mm以内，和安装支架贴合时不会出现缝隙，避免积水渗入安装面造成局部放电。很多现场运维的师傅都反馈过，老式的瓷质绝缘子重量大，安装的时候需要两个人配合抬装，磕碰之后容易碎裂，这个环氧树脂材质的绝缘构件重量只有同规格瓷质绝缘子的三分之一，单人就能完成安装，而且抗冲击性能好，安装过程中不小心掉落也不会出现碎裂的问题，能大幅降低现场施工的损耗率。

　　再说到实际应用场景，除了常规的柱上变压器配套，这个绝缘构件还能用于户外环网柜的进出线支撑、户外高压电容器的端子绝缘、架空线路的耐张段绝缘固定，不同型号的安装尺寸完全兼容现有电力金具的安装标准，不需要额外定制转接件，选型的时候只需要根据安装螺杆的直径、需要支撑的母线排重量对应选择型号即可。建模过程中特意把伞裙之间的间隙控制在25mm以上，运维人员开展带电清扫作业的时候，清扫刷能顺利伸到伞裙缝隙之间清理积污，不会因为间隙过小导致清扫不到位，积污受潮之后引发绝缘故障。构件的顶端和底端都设计了定位止口，和配套的金具装配时能自动对中，不需要反复调整安装位置，能提升现场装配的效率。

　　很多人觉得绝缘件结构简单，就是一个带伞裙的柱子，实际上每一个尺寸的确定都要结合现场的实际工况，比如根部的圆角过渡，不是随便倒个R角就行，R角的半径如果太小，模压成型的时候容易出现应力集中，长期运行中在冷热交替的环境下容易出现根部开裂；R角如果太大，又会压缩安装面的有效接触面积，导致固定螺栓的压紧力不足。这个构件的根部R角设为R5，经过反复的应力仿真和模压试样验证，既能避免应力集中的问题，又能保证安装面的接触面积足够。伞裙的边缘做了1mm的加厚处理，避免安装和运输过程中伞裙边缘出现崩缺，影响爬电距离。中间的预埋螺杆长度也做了精准控制，露出安装面的长度刚好能匹配标准平垫、弹垫和螺母的安装厚度，不会因为螺杆过长导致螺母拧紧后露出太多丝扣，也不会因为螺杆过短导致啮合丝扣数不足，影响连接强度。
