Koncar123kV带接地高压隔离开关简化模型

项目分类:变压器 发布时间:2026-07-14 ID:1198638
  • Koncar123kV带接地高压隔离开关简化模型
  • Koncar123kV带接地高压隔离开关简化模型
  • Koncar123kV带接地高压隔离开关简化模型
  • Koncar123kV带接地高压隔离开关简化模型

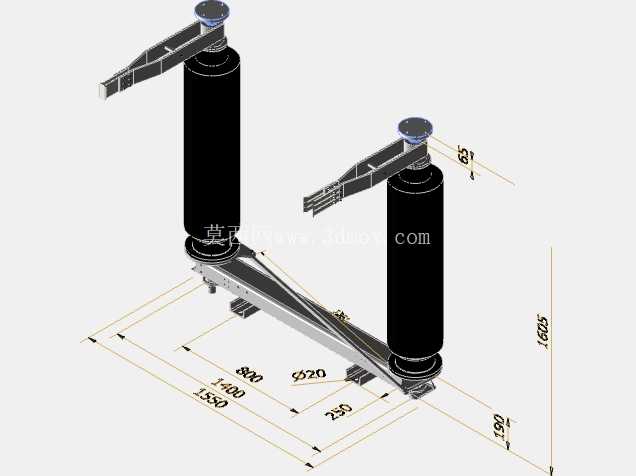

  在110kV-126kV电压等级的户外敞开式变电站、升压站配电间隔中,带接地功能的高压隔离开关是承担电气隔离、检修安全防护核心作用的一次设备,本次呈现的Koncar系列双柱式隔离开关简化模型,完全围绕工程选型、布置校验、三维场布的实际需求搭建,没有冗余的内部触头细节,保留了所有对外安装、安全净距校验所需的关键结构与尺寸参数。从结构形式来看,该款隔离开关采用双柱垂直断口水平旋转的分闸结构,两个支柱绝缘子分别固定在底部的一体化安装底架上,分闸操作时两侧导电臂同步向外侧旋转,形成满足123kV电压等级要求的垂直断口,断口距离完全覆盖该电压等级的雷电冲击、操作冲击安全净距要求,接地刀集成在出线侧支柱绝缘子的下部,与主断口设置有可靠的机械联锁,只有主断口完全分开到位后,接地刀才能合闸,将出线侧的残余电荷导入接地网,从机械结构上杜绝带电合接地刀、带接地刀合闸的恶性误操作风险。模型中保留的尺寸标注完全对应现场安装的边界条件:底架总长度方向的安装孔距分别为800mm、1400mm、1580mm,宽度方向安装定位尺寸为250mm,绝缘子顶部接线端子的对地高度为1605mm,导电臂伸出后相间方向的最大外廓尺寸为437mm,绝缘子本体直径为320mm,底架底部安装面到接地刀转轴的高度为130mm,这些尺寸完全可以直接用于变电站三维总布置的碰撞校验,不需要二次测绘核对。

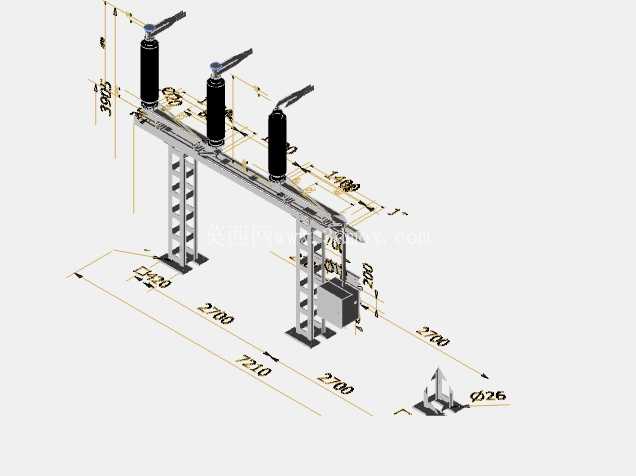

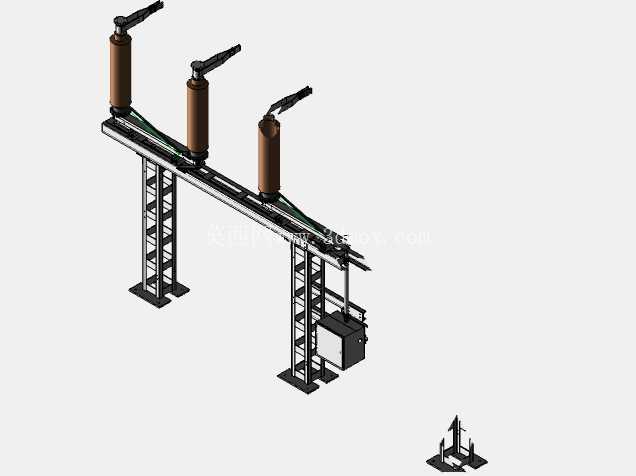

  在实际工程应用中,这类隔离开关通常安装在变电站的进线间隔、出线间隔、母联间隔、母线PT间隔中,与断路器、电流互感器、电压互感器、避雷器等设备配合,形成完整的配电串,在设备检修时提供明显的断开点,保障检修人员的作业安全,接地刀的作用是在检修段线路、设备时,闭合后将导电部分可靠接地,泄放线路残余电容电荷,同时防止误送电对检修区域造成安全威胁。模型搭建过程中,特意简化了绝缘子的伞裙细节、触头内部的弹簧压紧结构、操作机构的连杆传动细节,只保留了设备的外轮廓、安装接口、操作方向标识,既能够满足三维场布中安全净距校验、安装路径核对、设备吊装方案模拟的需求,又不会因为模型面数过多导致整体变电站三维模型卡顿,非常适合电力设计院的变电布置专业、施工单位的施工组织设计人员用于三维方案搭建。从安装适配性来看,该款隔离开关的底架采用标准化的槽钢焊接结构,安装孔位与国内主流126kV双柱隔离开关的安装尺寸具备互换性,导电臂的接线端子采用标准的平板接线板,能够适配不同截面的钢芯铝绞线、管型母线的连接需求,操作机构可以根据现场布置需求选择电动操作或者手动操作,安装在底架的任意一侧,模型中预留了操作机构的安装位置接口,方便设计人员根据总平布置调整操作机构的安装方向。

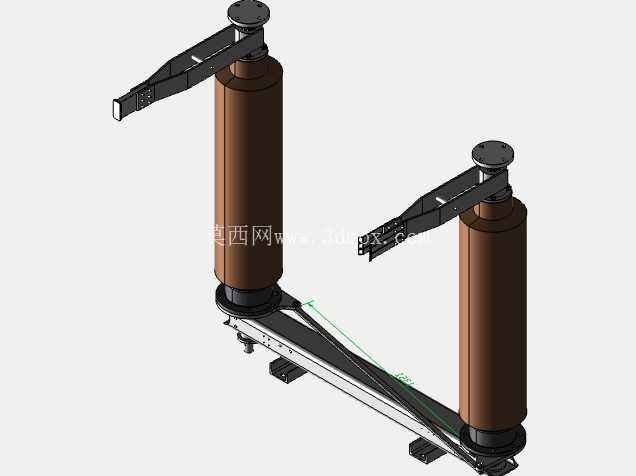

  在三维建模的细节处理上,支柱绝缘子采用简化的圆柱结构代替带伞裙的复杂曲面,既还原了绝缘子的实际高度与直径,又大幅降低了模型的文件体量,导电臂采用拉伸实体结构,还原了导电臂的长度、转角以及分闸状态下的外廓尺寸,接地刀的结构简化为直臂式,保留了合闸状态下的位置轮廓,能够准确校验接地刀分合闸过程中与周边设备的安全距离,底架部分还原了底部的安装支脚、螺栓孔位的位置,能够直接与变电站的设备支架钢梁进行装配对接,不需要额外调整安装位置。

  对于从事高压配电设备选型、变电站三维设计的工程人员来说,这类简化模型的实用性远高于带全细节的生产级模型,因为在方案设计阶段,不需要关注设备内部的零件级结构,只需要掌握设备的外廓尺寸、安装边界、操作空间需求即可,该模型完全覆盖了这些核心需求,能够直接导入各类三维设计软件中进行总布置设计,减少设计人员自行建模的重复工作量,同时尺寸参数与实际产品完全一致,不会因为模型尺寸偏差导致后续施工阶段出现设备碰撞、安全净距不足的问题。
