Arteche系列电流互感器简化结构设计

　　在配电系统二次回路搭建、开关柜整柜三维布局校验、继电保护回路模拟仿真的工作中，电流互感器的模型精度直接影响到整柜布线干涉检查、母排走向规划的实际落地效果，不少工程师在做方案阶段常遇到厂商提供的模型细节冗余、特征过多导致装配体卡顿，或是关键安装尺寸缺失无法完成布局的问题，这套覆盖Arteche CA-420、CA-123、KA-123三个型号的简化结构模型，刚好适配方案设计阶段的快速布局需求。

　　从实际应用场景来看，这类电流互感器多用于中压成套开关柜内，套在主母排上完成大电流到标准小信号的转换，给计量仪表、保护装置提供采样信号，同时实现一次高压回路与二次低压控制回路的电气隔离，避免高压串入二次侧损坏设备、威胁运维人员安全。模型在设计时特意保留了核心的穿排窗口尺寸，三个型号的窗口分别适配不同规格的铜排宽度与厚度，选型时可以直接根据母排规格匹配对应型号，不需要额外核对窗口避让尺寸，减少布局阶段的反复调整。

　　设计思路上完全围绕工程实用优先级做特征取舍，去掉了产品外壳上的品牌丝印、细小的接线端子螺纹、密封胶条这类对布局无影响的细碎特征，同时完整保留了安装法兰的孔位分布、孔距尺寸、本体的最大外轮廓边界，以及二次接线侧的出线方向与空间预留。做简化时没有随意压缩本体的绝缘距离要求，本体外轮廓到相邻安装位的最小安全间隙完全符合电气设计规范，在做整柜布局时不会因为模型简化导致后续实际安装出现绝缘距离不足的问题。

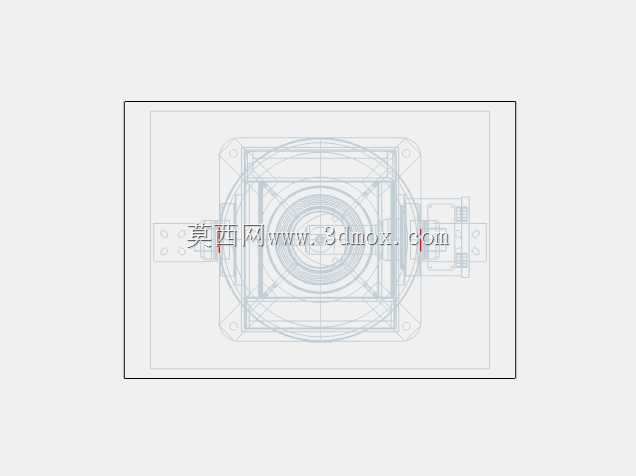

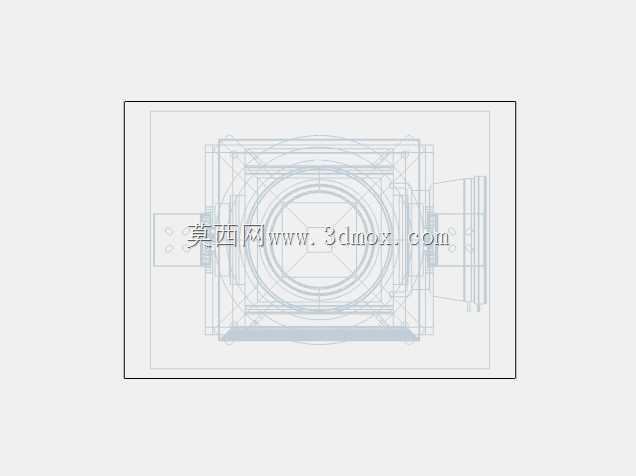

　　外形尺寸与安装边界方面，三个型号的本体均采用方形穿心式结构，底部安装脚的定位尺寸完全匹配行业通用的安装梁规格，安装孔的孔径适配常用的固定螺栓规格，不需要额外做安装孔的适配修改。二次接线端子的位置统一设置在本体侧方的同一高度区间，在批量布置多台互感器时，可以统一规划二次线槽的走向，减少布线的弯折角度。穿排窗口的中心高度与同柜型内其他互感器的中心高度保持一致，母排穿过时可以保持平直，不需要额外做弯折处理，降低母排加工的工艺难度。

　　实际使用时，这套模型可以直接导入成套设备的总装配体中，快速完成互感器的定位排布，检查与相邻的断路器、隔离开关、避雷器等元件的空间间隙，同时可以模拟母排穿过互感器后的走向，提前预判母排与二次线、柜体内结构件的干涉风险。因为做了合理的特征简化，即使在同一个装配体内导入多台不同型号的该系列互感器，也不会造成装配体文件体积过大、操作卡顿的问题，非常适合方案投标阶段的快速建模、布局校验工作。模型的安装面做了基准面配合约束，导入后只需要匹配安装梁的基准面即可完成定位，不需要反复调整装配约束关系，能有效提升方案阶段的建模效率。

　　不同于细节拉满的生产级零件模型，这套简化模型的核心价值在于平衡了设计精度与操作流畅度，既不会因为过度简化丢失关键安装尺寸导致布局失误，也不会因为冗余特征过多影响设计效率，对于从事中压成套设备设计、配电系统三维布局的工程师来说，是方案阶段非常实用的元件模型。
