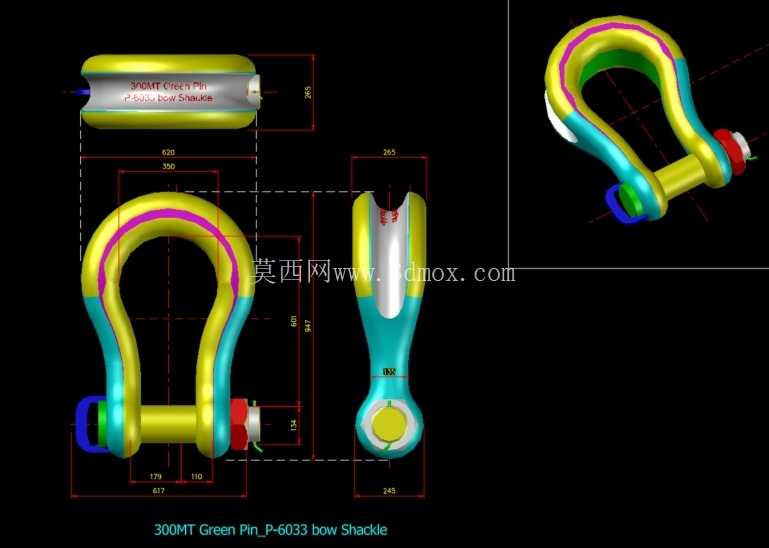

300MT级绿销P-6033弓形起重卸扣结构设计

　　在重型吊装作业场景中，卸扣作为索具与被吊物之间的核心连接构件，其结构可靠性直接决定整套吊装系统的安全冗余，本次呈现的300MT级弓形卸扣，针对大吨位吊装工况的受力特性做了针对性的结构优化，区别于普通小吨位卸扣的设计逻辑，大吨位卸扣首先要解决的是高应力区域的应力集中问题，避免在交变载荷下出现疲劳裂纹。从结构形态来看，弓形卸扣的弯环部分采用大圆弧过渡设计，相比直形卸扣，其内部受力分布更均匀，能够适配多根吊索同时挂载的工况，当吊索与卸扣轴线存在一定夹角时，弓形结构可以降低弯环内侧的局部压应力，减少吊索的弯折磨损。

　　该卸扣采用横销与弯环配合的连接形式，横销端部设置有防脱结构，避免吊装过程中横销受震动回转脱出，横销与弯环销孔的配合公差选取过渡配合区间，既保证安装时的便捷性，又能控制配合间隙，防止大载荷下销孔出现边缘挤压变形。从尺寸边界来看，弯环的开口宽度、内净高度经过匹配计算，能够适配对应规格的钢丝绳吊索、吊装带以及起重链条的连接尺寸，不会出现吊索挂载后卡滞、弯折角度过大的问题；横销的直径经过强度校核，在额定300吨载荷下，其剪切应力、弯曲应力均控制在材料许用应力范围内，同时预留足够的安全系数，应对吊装过程中可能出现的动载冲击。设计过程中，针对弯环的曲率半径做了多轮受力仿真验证，弯环的截面采用渐变式设计，在与横销连接的直段部分，截面厚度适当增加，抵消销孔位置的应力削弱效应，而在弯环顶部的圆弧段，截面形态做了优化，使得载荷作用下整个弯环的应力差控制在合理区间，避免局部应力过高导致的塑性变形。在实际工程应用中，这类大吨位弓形卸扣多用于重型设备吊装、港口大件装卸、桥梁构件吊装、风电设备安装等场景，这类场景往往吊装载荷大，作业环境复杂，对吊具的可靠性要求极高，卸扣作为连接环节的薄弱点，其结构设计必须兼顾强度与使用便捷性。

　　从安装适配性来看，该卸扣的横销端部设计有便于操作的拆装结构，作业人员可以借助常规工具完成横销的拆装，不需要特殊的专用工装，降低现场作业的准备成本；同时卸扣的表面做了分色标识处理，不同颜色对应不同的额定载荷等级，便于现场作业人员快速识别选型，避免错用小吨位卸扣引发安全事故。在受力传递路径上，当吊索的拉力作用在弯环上时，力会沿着弯环的圆弧段均匀传递到两侧的直段，再通过直段与横销的配合面传递到横销上，最终通过横销将载荷传递到另一侧的吊点上，整个传力路径流畅，没有出现力流急剧转折的区域，从根源上降低了应力集中的风险。

　　针对大吨位卸扣常见的销孔变形问题，设计时在销孔位置做了局部加强处理，通过增加销孔周边的材料厚度，优化销孔的倒角参数，避免销孔边缘在反复载荷作用下出现卷边、椭圆化变形，延长卸扣的循环使用寿命。另外，卸扣的整体外形做了圆滑过渡处理，没有尖锐的棱角，一方面可以避免吊装过程中棱角切割吊索，另一方面也能减少热处理过程中的应力集中，保证零件整体的力学性能均匀性。在三维建模过程中，所有配合面的尺寸公差、形位公差都做了明确标注，比如弯环两侧销孔的同轴度要求，横销的圆柱度要求，这些公差参数直接影响卸扣装配后的受力状态，如果同轴度偏差过大，会导致横销安装后出现别劲现象，局部受力成倍增加，极易引发失效。从使用场景的适配性来看，该弓形卸扣可以配合多种类型的吊具使用，不管是钢丝绳索具的浇铸接头、吊装带的端部环眼，还是起重链条的连接端，都能顺利穿入卸扣的内净空间，不会出现干涉问题，同时弯环的内圆弧半径与常用吊索的弯折半径匹配，避免吊索在卸扣位置出现过小半径弯折，降低吊索的损伤速率。
