便携式曲线锯机械结构三维设计

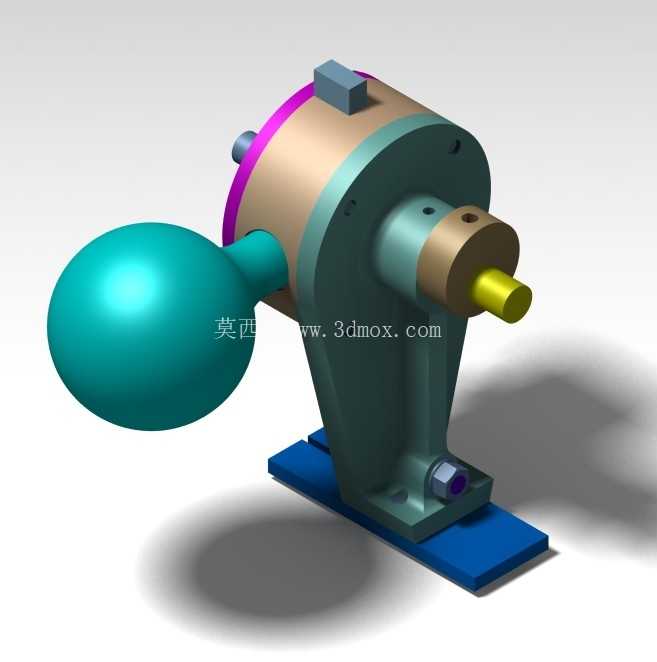

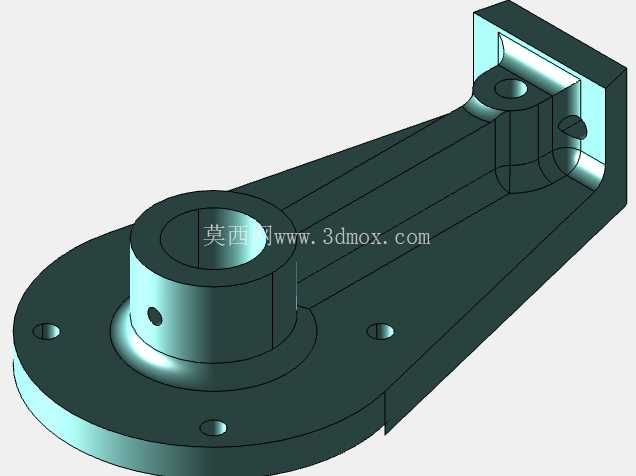

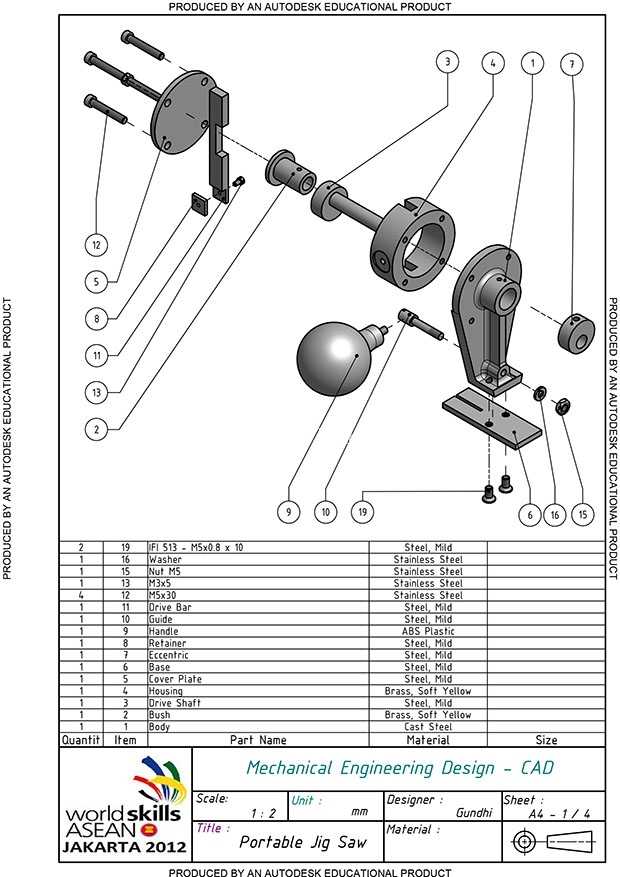

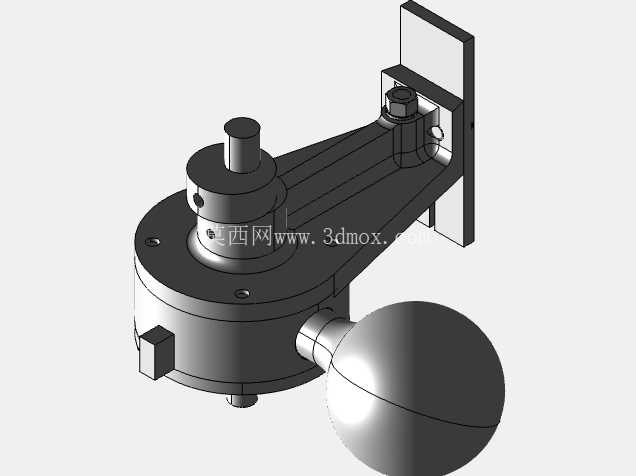

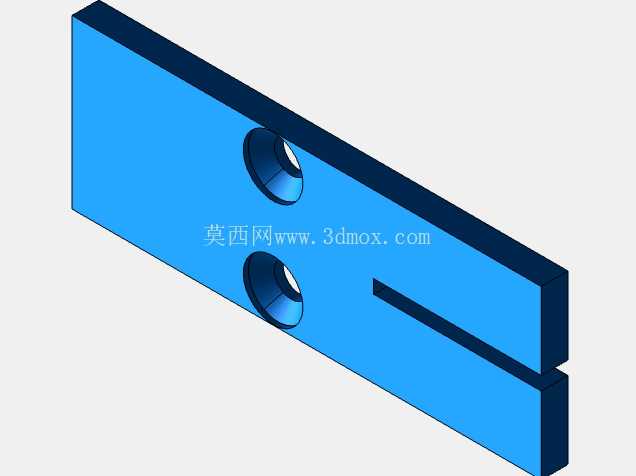

　　这款便携式曲线锯的结构设计，核心围绕狭小空间内的曲线裁切作业需求展开，区别于固定式锯切设备，其整体结构将动力输入、传动转换、锯条装夹、支撑固定四个功能模块高度集成，在保证结构强度的前提下尽可能压缩整机占用空间，适配现场维修、户外零散加工、教学实训等多场景的使用需求。从结构布局来看，整机采用立式支撑底座加卧式传动腔体的组合形式，底部蓝色安装底座为整块机加工结构件，预留两个沉头安装孔位，可通过螺栓快速固定在临时工作台、工装架甚至加工件的平整表面上，安装孔的中心距经过匹配计算，既可以适配标准工装台的T型槽间距，也能满足现场临时打孔固定的尺寸要求，底座与上部传动腔体之间采用一体化铸造成型的支撑臂连接，支撑臂做了变截面加厚处理，在锯切作业产生往复冲击载荷时，可有效降低结构共振幅度，避免锯条抖动导致的裁切断面不齐、断锯条等问题。

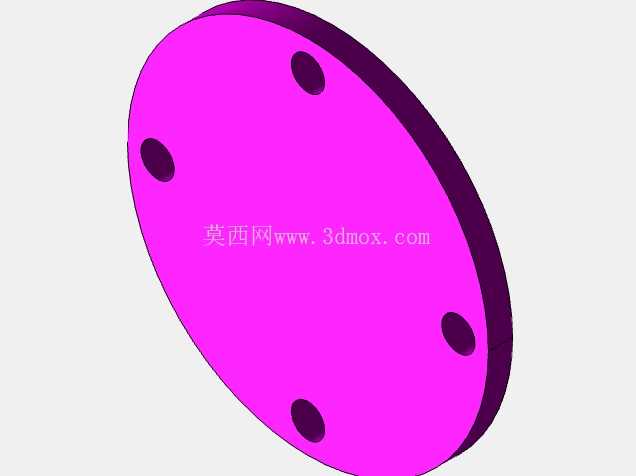

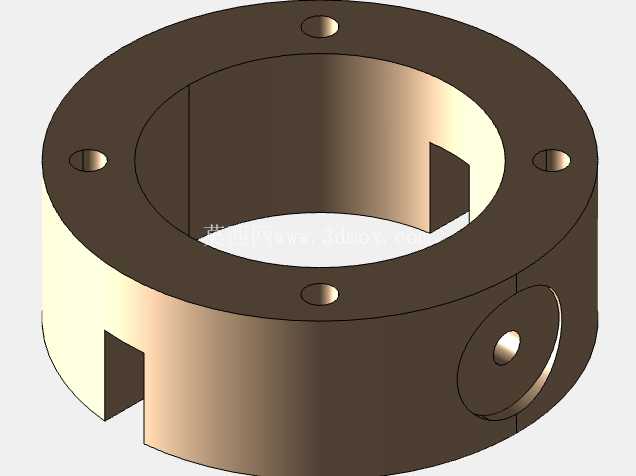

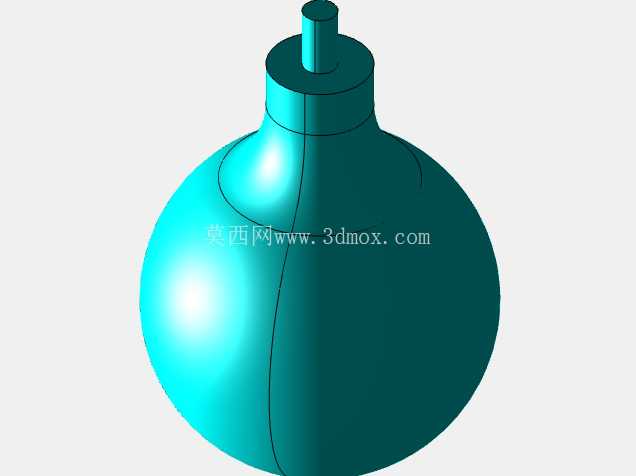

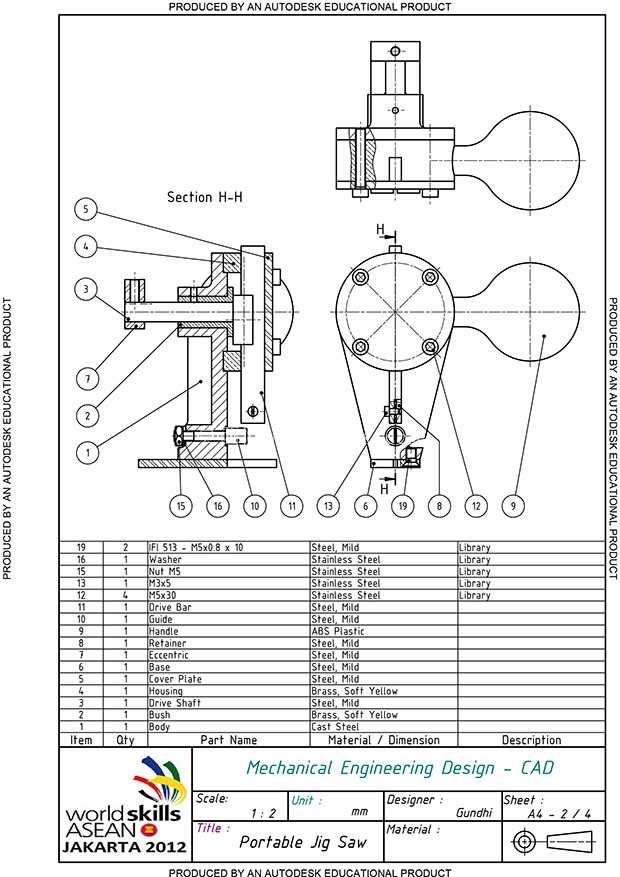

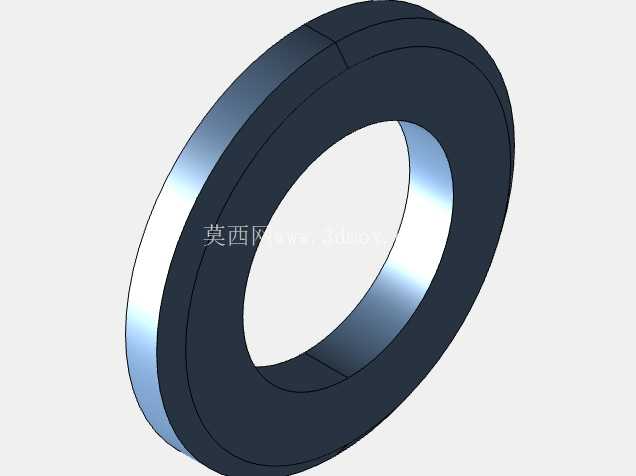

　　传动腔体是整机的核心功能区，内部集成了将旋转输入转换为锯条往复直线运动的转换机构，腔体外侧的紫色端盖为快拆式设计，日常维护时无需拆解整个腔体即可检查内部传动件的磨损情况，端盖与腔体的配合面做了止口定位，可保证反复拆装后的同轴度精度，避免传动卡滞。动力输入端设置在腔体侧方的球形手柄位置，该手柄为中空结构，既可以作为手动输入的摇臂握持部位，也可根据作业需求外接小型气动马达、直流电机等动力源，手柄与腔体的连接轴处设置了含油轴承衬套，长时间往复转动也不会出现轴孔磨损松旷的问题。

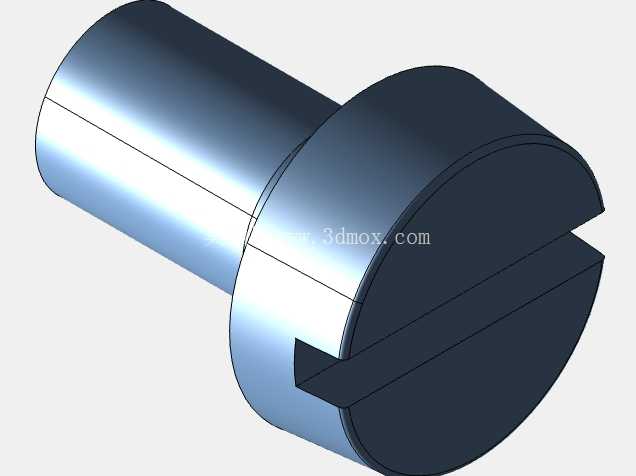

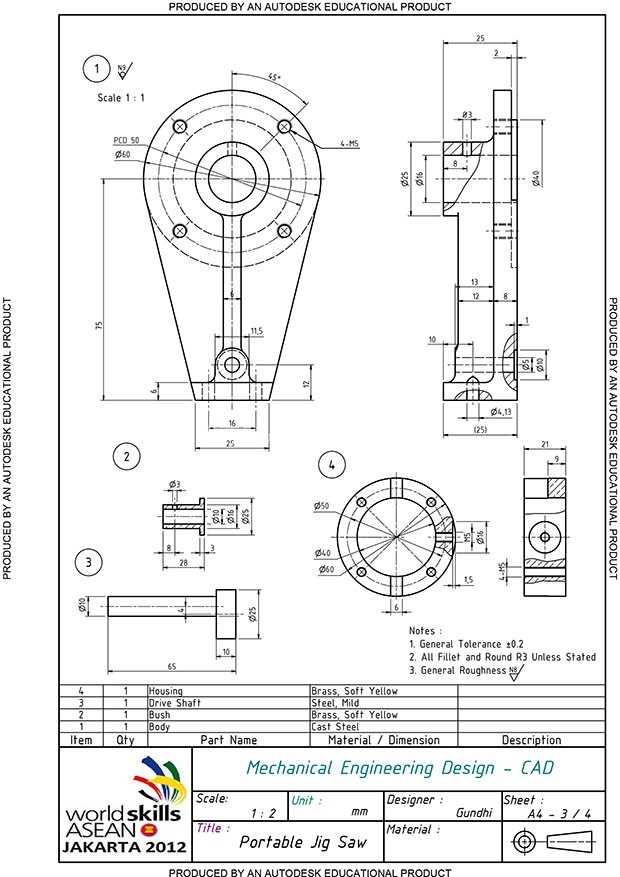

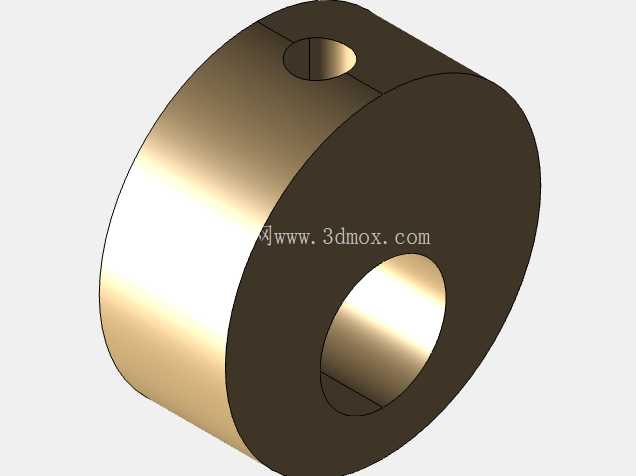

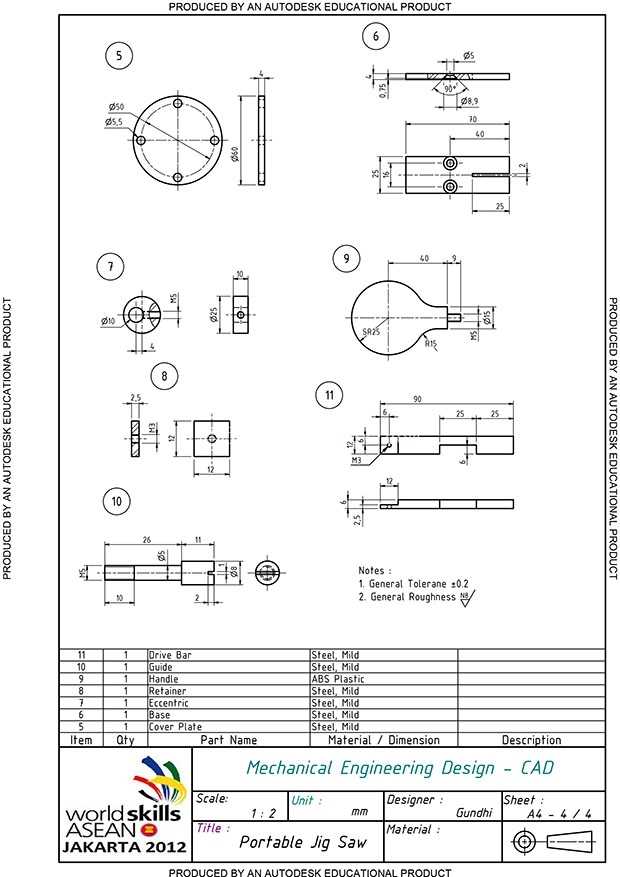

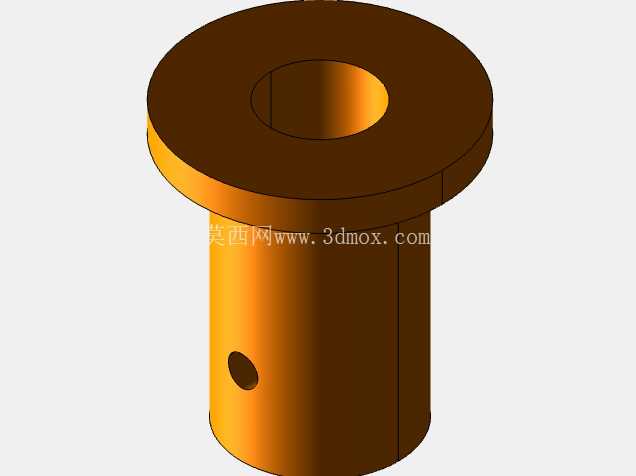

　　输出端位于腔体前端，采用阶梯轴结构输出往复运动，轴端设置了快换式锯条装夹孔，通过侧面的紧定螺钉即可完成不同规格锯条的装夹固定，输出轴与腔体之间设置了导向铜套，可保证锯条往复运动的直线度，降低锯条的侧向受力，延长锯条使用寿命。从设计思路上，这款结构没有追求过高的加工精度，所有配合面的公差选择都兼顾了加工成本与使用性能，比如传动件之间的配合选用间隙配合，即使在户外有少量粉尘的作业环境下，也不会因为杂质进入配合面导致机构卡滞；整机外露的棱角全部做了倒角处理，既避免搬运使用过程中划伤操作人员，也能消除应力集中点，提升结构件的抗冲击能力。在安装边界上，整机固定后输出端的中心高与底座安装面保持固定尺寸，作业时可根据裁切厚度调整工件的支撑高度，不需要额外调整锯条的伸出长度；底座的底面做了平面度处理，固定后整机的倾斜量控制在极小范围内，可保证锯切面与工件基准面的垂直度要求。作为教学用的结构模型，其所有零件都采用可拆解设计，每个配合部位的结构都做了可视化处理，能够直观展示往复运动转换机构的工作原理，学员可通过拆解装配理解传动件的受力方向、配合公差选择、结构布局逻辑，相比纯理论教学更具实操参考价值。

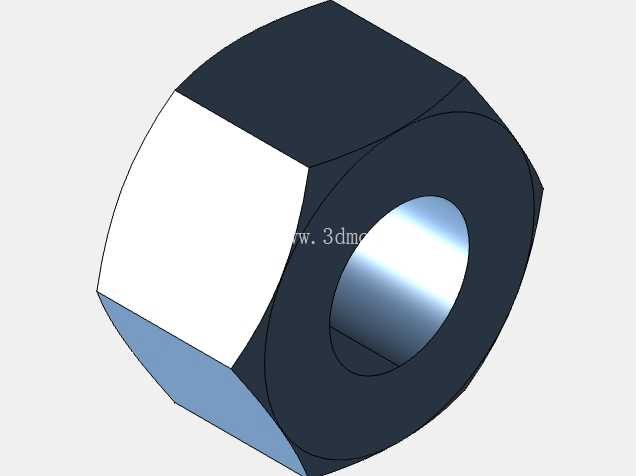

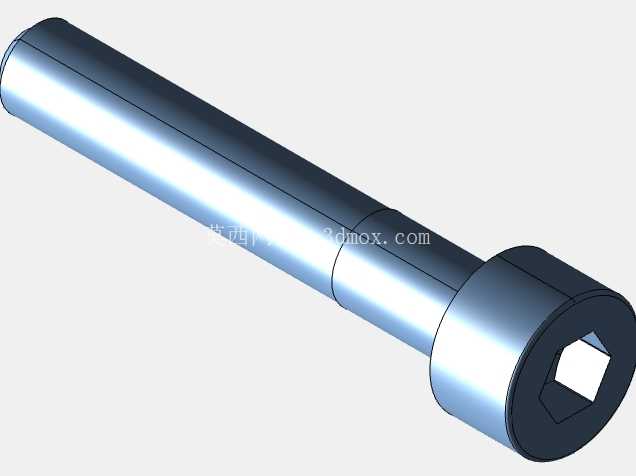

　　在实际作业场景中，这类小型便携曲线锯可完成薄金属板、塑料板材、小型木质构件的曲线裁切作业，尤其适合没有电源供应的野外维修场景，手动驱动模式下不需要外接动力，单人即可完成操作，整体重量控制在单人可手持搬运的范围内，转移作业点位时不需要额外的吊装搬运设备。结构设计中充分考虑了作业时的受力情况，支撑臂的受力角度经过优化，锯切时的反作用力会直接传递到底座安装面，不会在传动腔体处产生额外的弯矩，可有效延长内部传动件的使用寿命；所有紧固件都采用标准件，日常维护更换时不需要定制特殊配件，通用化程度较高。
