卡特彼勒挖掘机动臂反铲工作装置结构

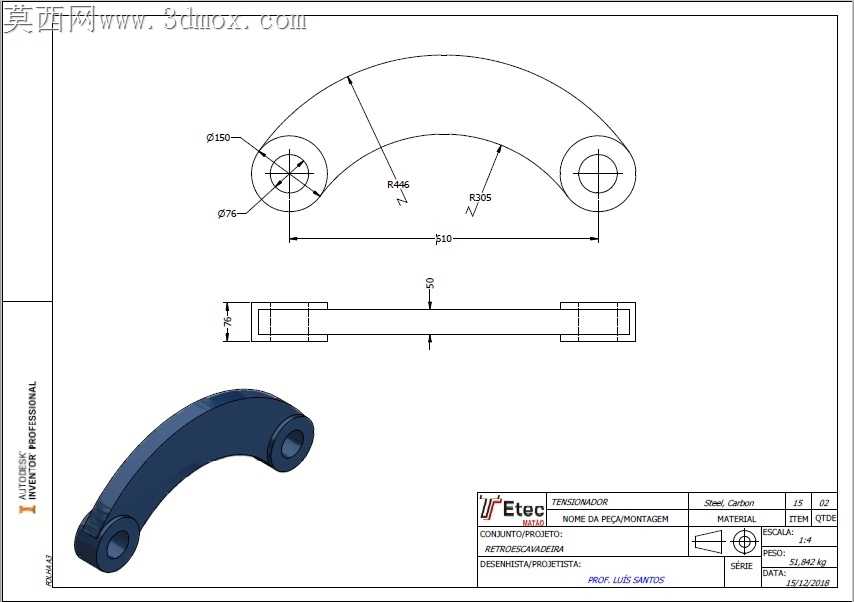

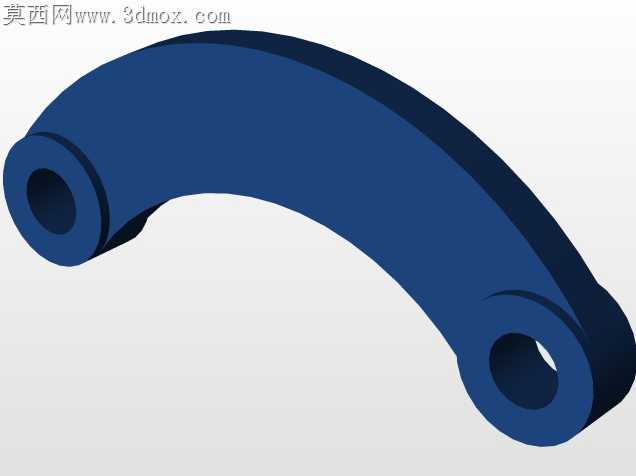

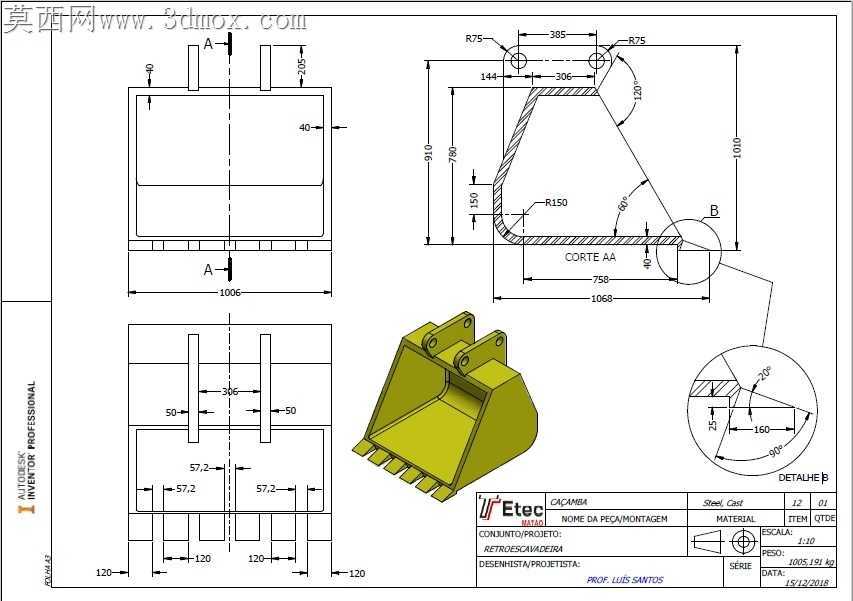

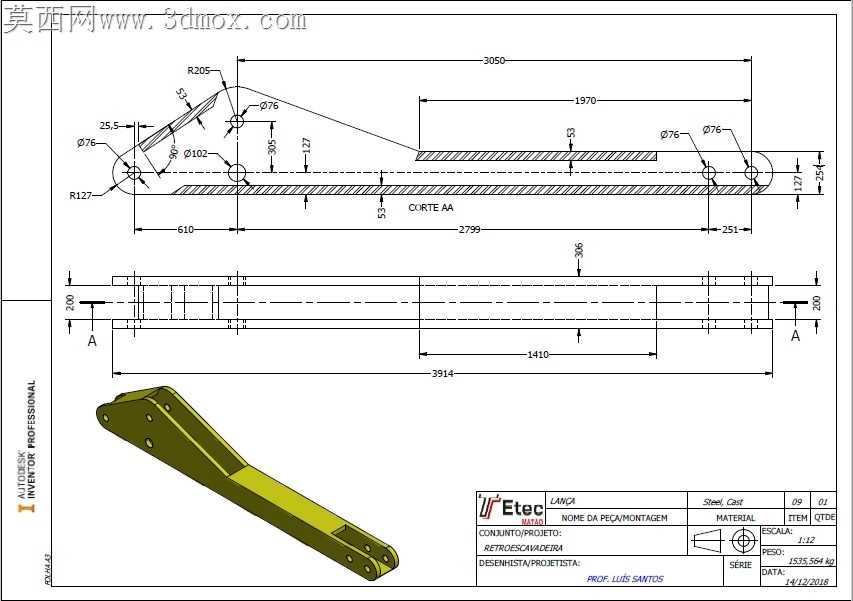

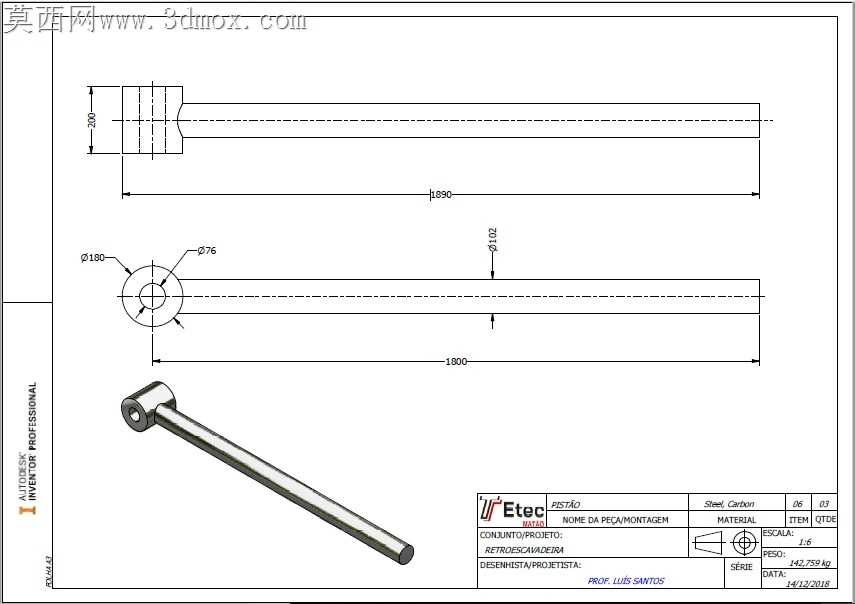

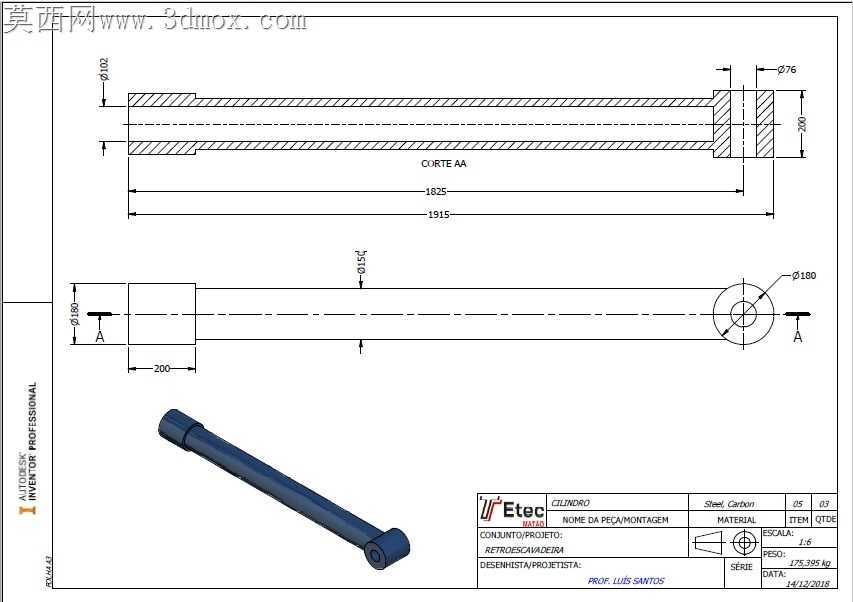

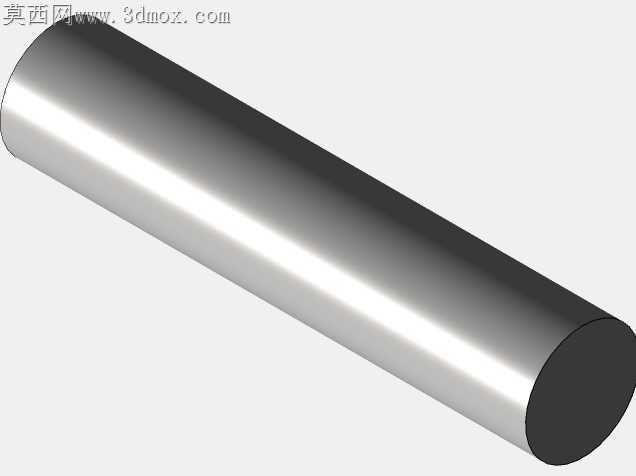

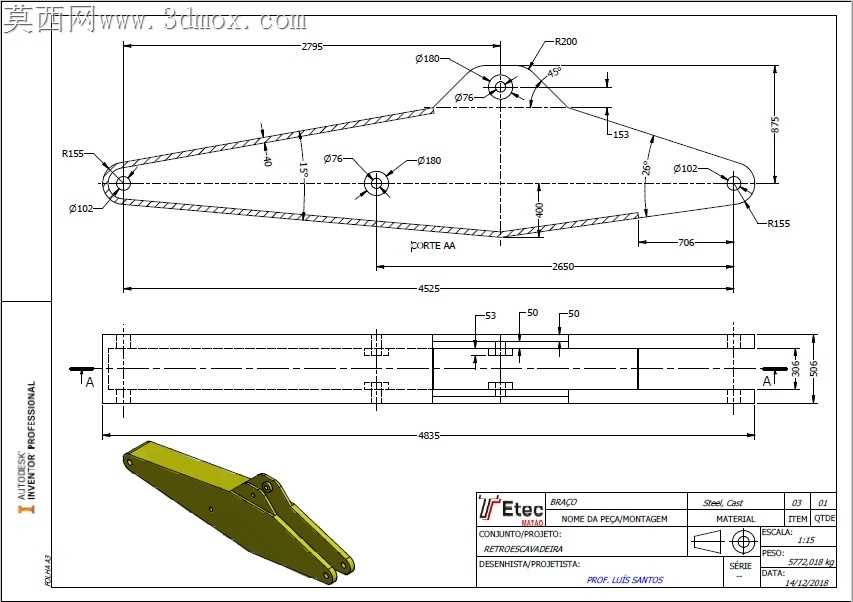

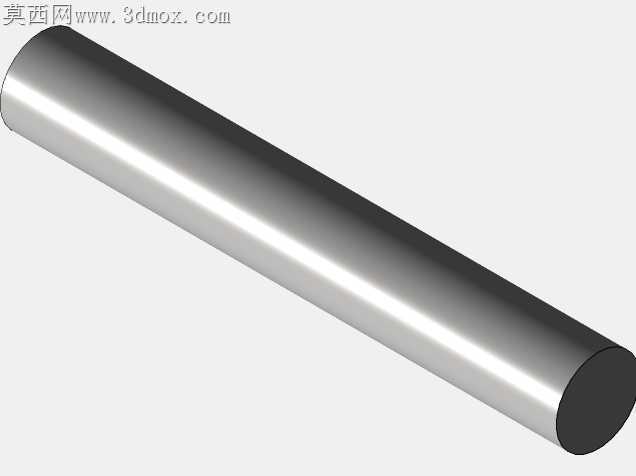

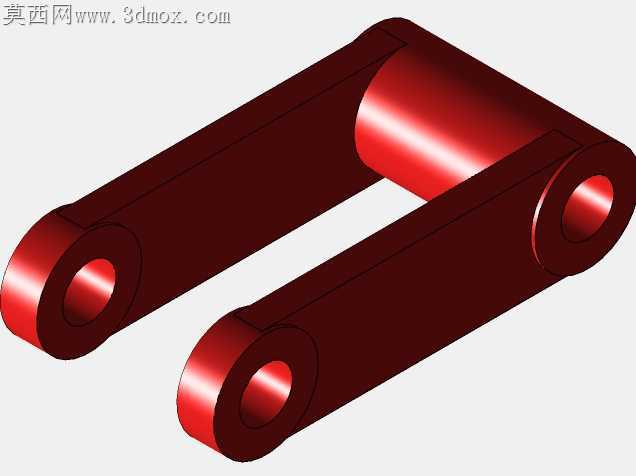

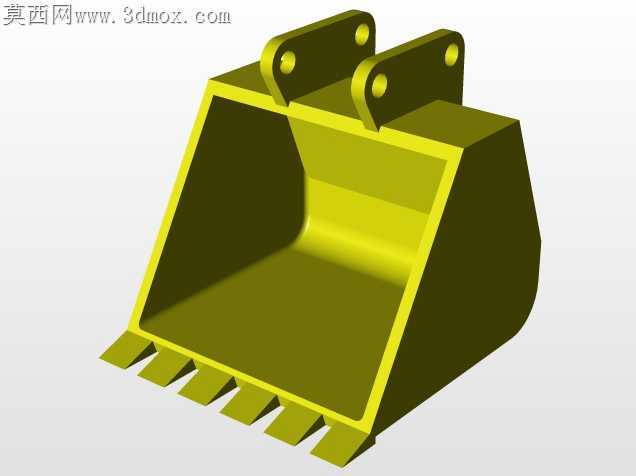

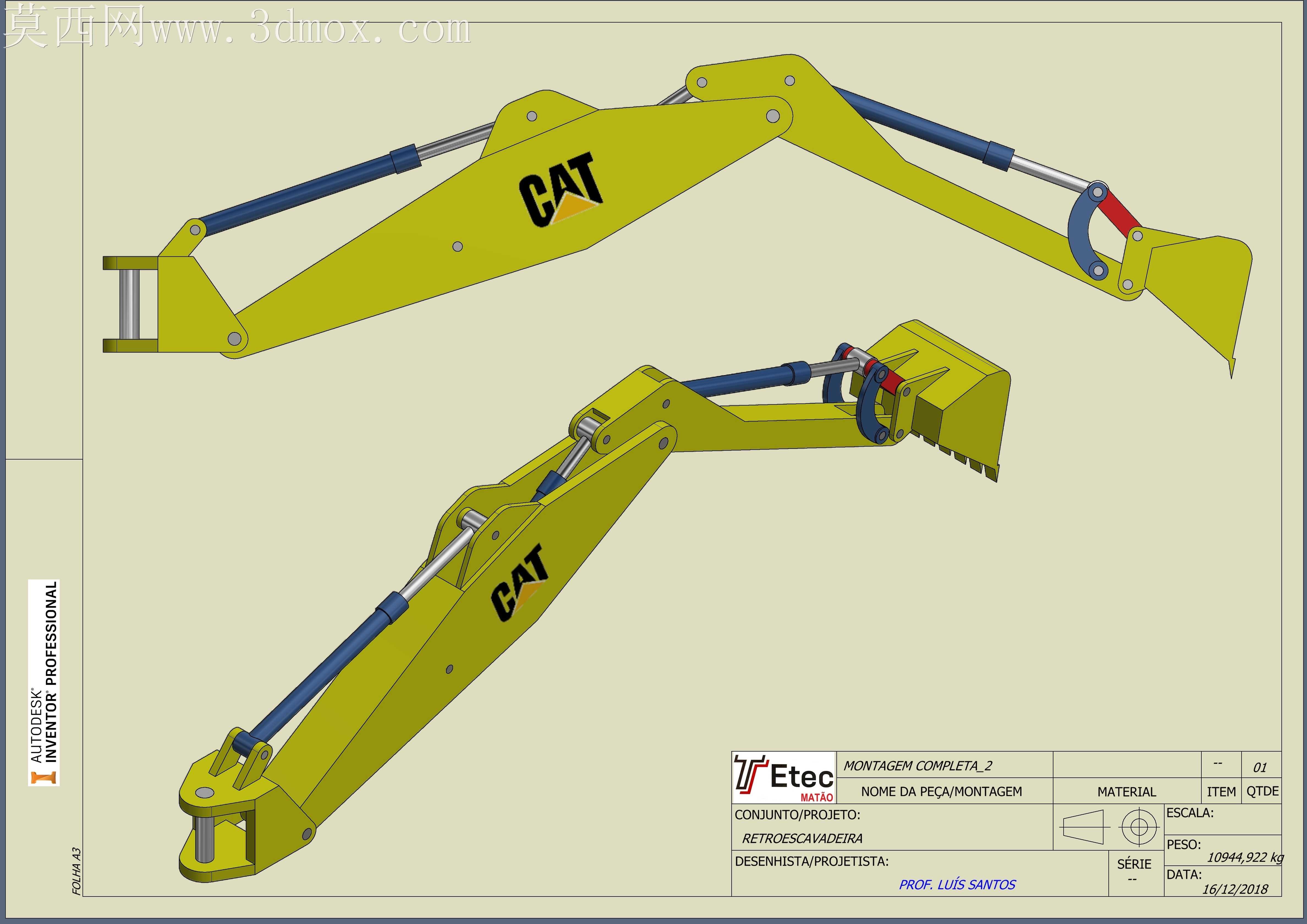

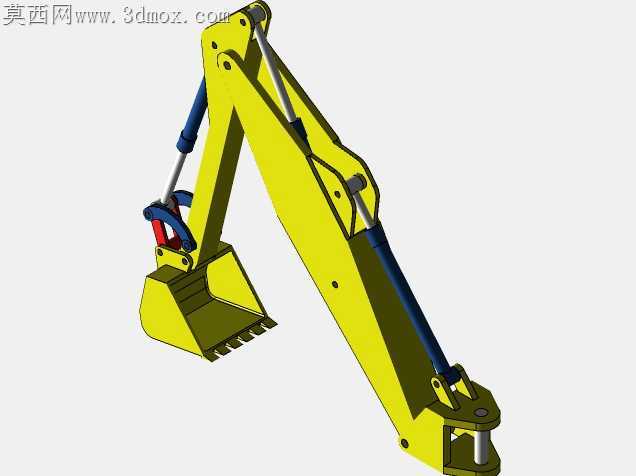

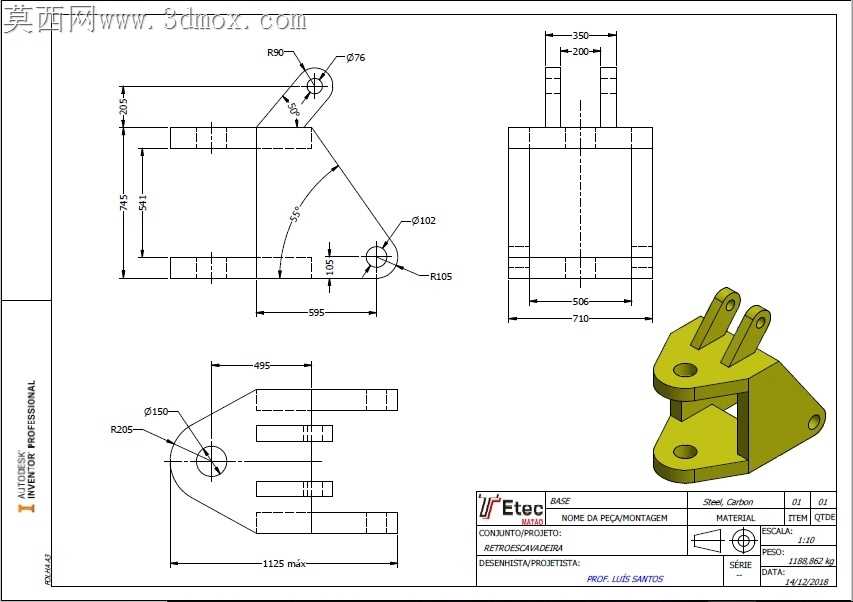

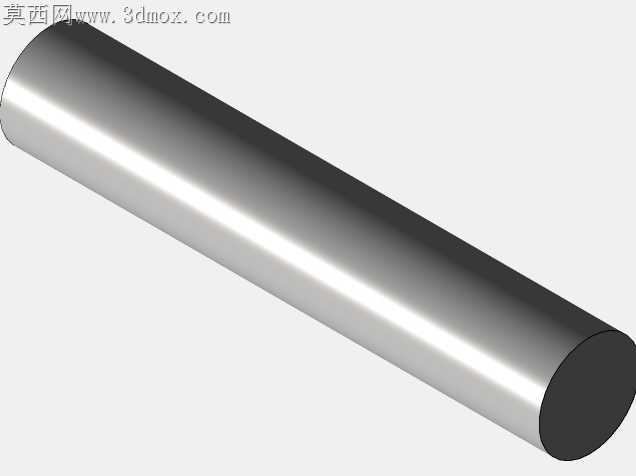

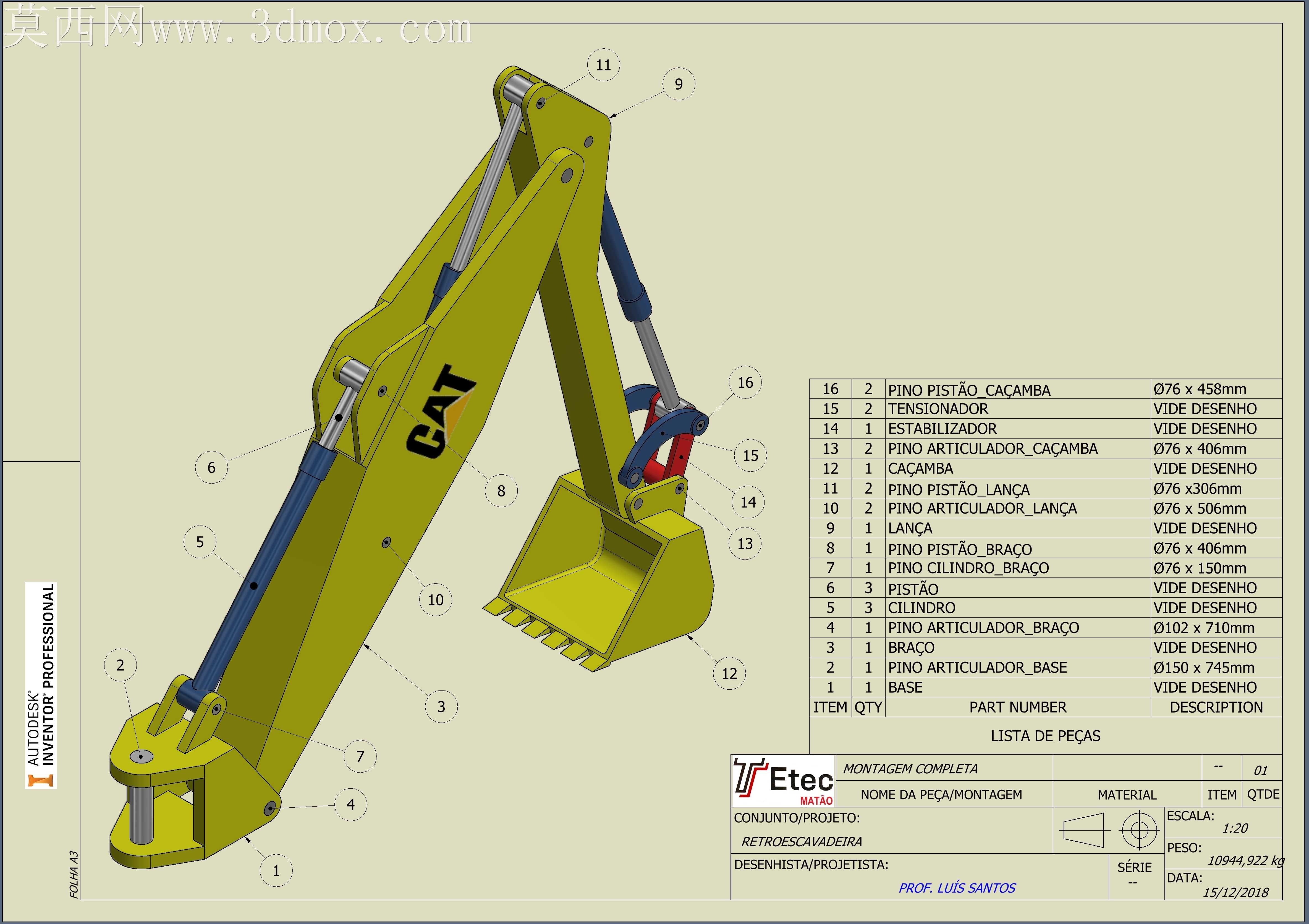

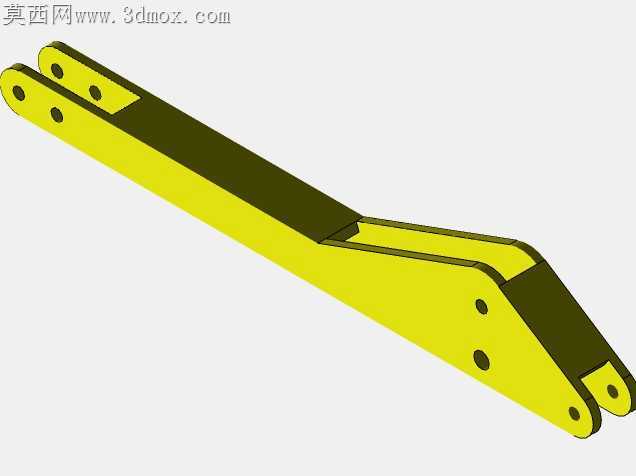

该反铲工作装置是履带式液压挖掘机的核心作业执行部件，主要应用于土方开挖、基坑作业、矿山剥离、市政管线施工、场地平整等各类工程场景，可完成土壤、砂石、风化岩等松散物料的挖掘、提升、回转卸料作业，也可配合破碎锤、液压剪等属具完成破碎、拆除作业，是中小型液压挖掘机适配最广的作业端结构。整套装置采用经典的反铲作业构型，作业时铲斗朝向设备本体方向，可实现停机面以下的深度挖掘作业，适配沟槽开挖、基坑掏挖等常规挖掘机无法覆盖的低位作业需求。整套工作装置由动臂、斗杆、铲斗、三组液压油缸、铰接销轴、连接支座等部件组成，动臂采用变截面箱型焊接结构，在保证结构强度的同时有效降低自重，避免作业过程中出现臂架挠度过大的问题；斗杆与动臂、铲斗的连接位置均采用耐磨衬套配合销轴的铰接结构，可承受作业过程中的交变冲击载荷，铰接位置预留润滑注油通道，可定期加注润滑脂降低铰接副磨损，延长部件使用寿命。三组液压油缸分别对应动臂举升、斗杆收放、铲斗翻转动作，油缸铰接位置的安装角度经过力学优化，在常用挖掘作业区间可获得最优的力臂输出比，保证挖掘力的同时降低液压系统负载，减少作业过程中的能耗。设计过程中首先明确了整机的作业参数边界，确定了最大挖掘深度、最大挖掘半径、最大卸料高度对应的臂架长度配比，通过运动学仿真验证了各铰接点的运动轨迹，避免作业过程中出现部件干涉；结构设计阶段对各受力部件进行了有限元校核，针对挖掘作业中受力集中的铰接支座、臂架变截面位置进行了加强处理，保证重载挖掘、偏载作业时的结构可靠性。整套装置的安装端为动臂根部的铰接支座，可直接与挖掘机上部转台的连接耳板对接，对接销轴尺寸、油缸铰接孔位均匹配对应吨位挖掘机的安装接口，无需额外改制即可完成装配；各臂段的外形尺寸经过布局优化，在保证作业范围的前提下控制了运输状态下的整机长度，满足设备转场运输的尺寸要求，铲斗斗齿采用可更换的耐磨结构，磨损后可单独更换斗齿无需更换整个铲斗，降低后期使用维护成本。
