工字钢轨手动链式单轨运行小车结构

　　这款手动链式单轨行走机构，是配套轻型起重作业场景的核心行走部件，主要适配车间内定点短距离物料转运、设备检修时的重物移位、仓储区域零散货品的吊装移动等工况，尤其适合无电源供应、作业空间狭窄、起重载荷在1吨以内的零散起重需求，相比电动行走机构，它无需布设供电线路，不存在防爆区域的电气安全隐患，整体结构紧凑自重轻，单人即可完成安装与操作，在小型机加工车间、五金仓库、设备维保现场的应用十分普遍。

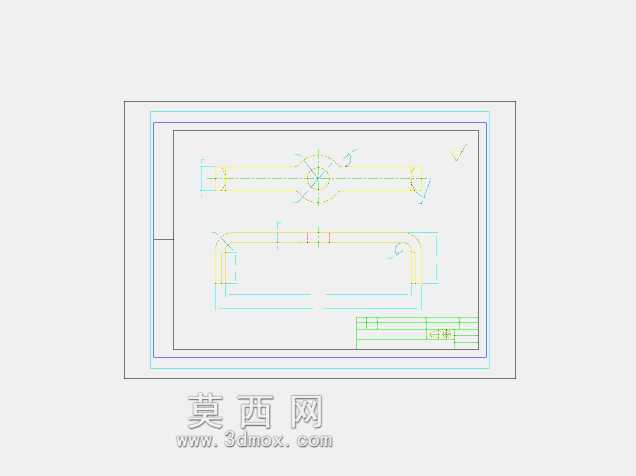

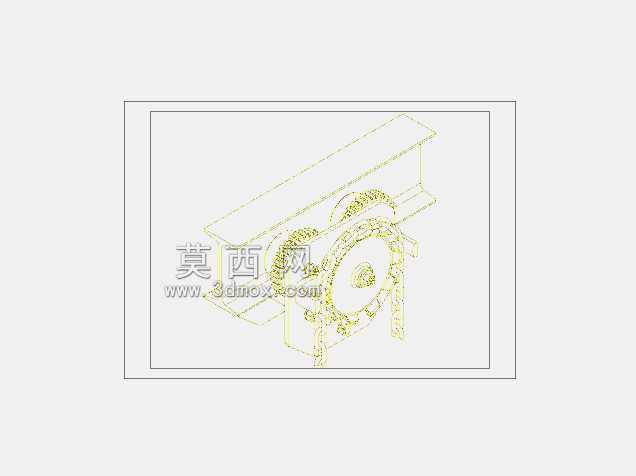

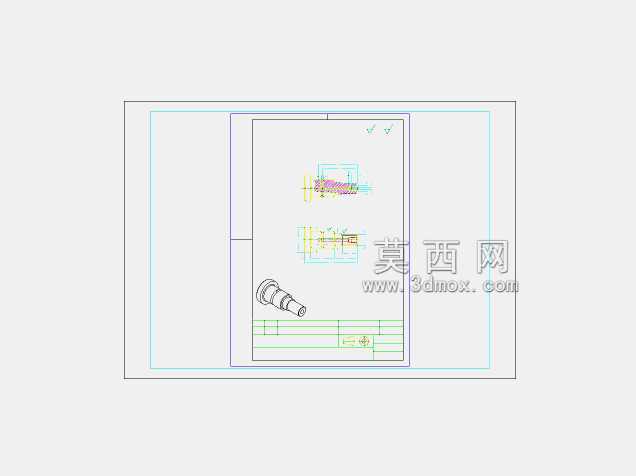

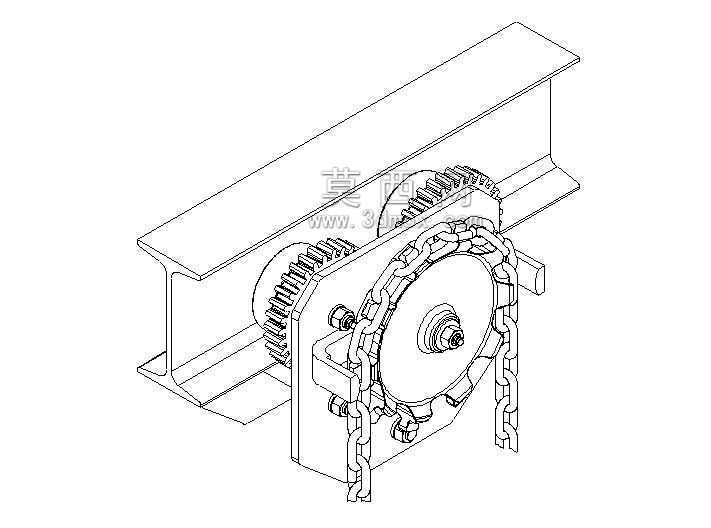

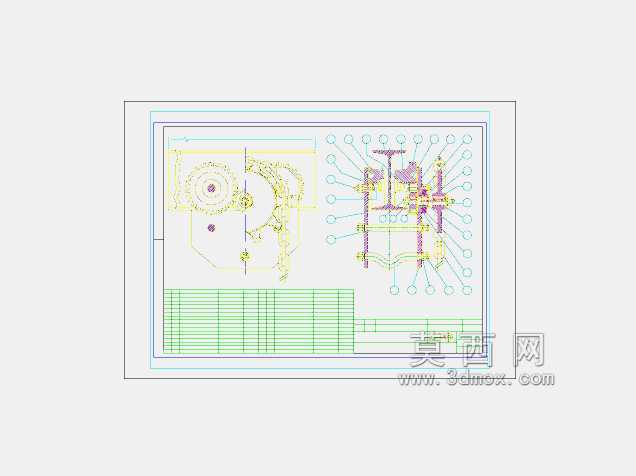

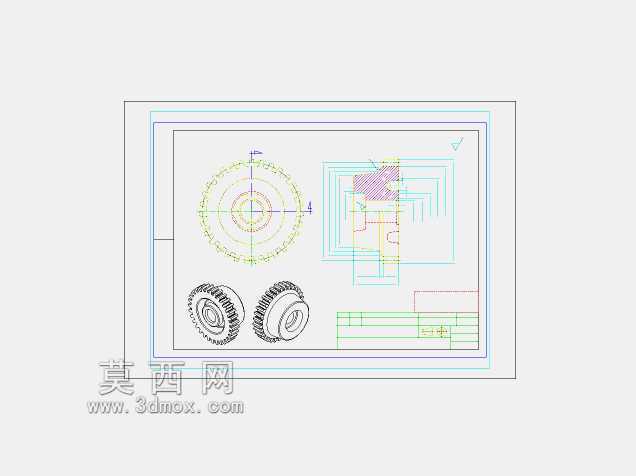

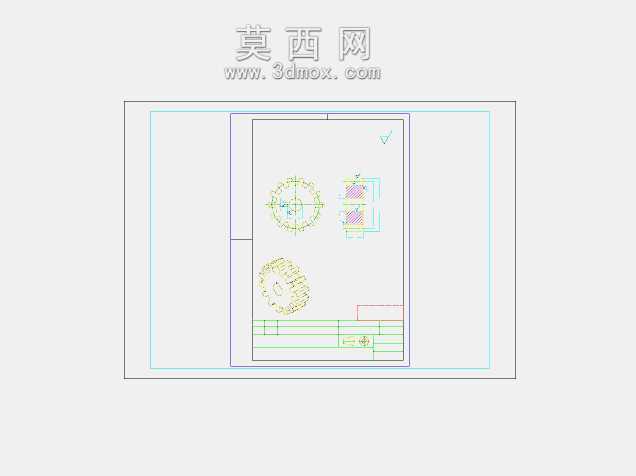

　　从实际功能来看，该机构通过两侧对称布置的行走轮卡装在工字钢轨道的下翼缘上，操作人员垂拉环形链条时，链条带动主动链轮转动，主动链轮与行走轮轴上的从动齿轮啮合，将链轮的转动传递至两侧行走轮，驱动整个小车沿工字钢轨道纵向移动，链轮与齿轮的传动比经过匹配设计，既保证操作人员施加较小的拉力即可驱动满载的小车移动，也能避免传动比过大导致的行走速度过快、重物晃动的问题，同时传动结构自带反向自锁特性，停止拉拽链条时小车不会在重物分力作用下自行滑移，保障作业过程的稳定性。

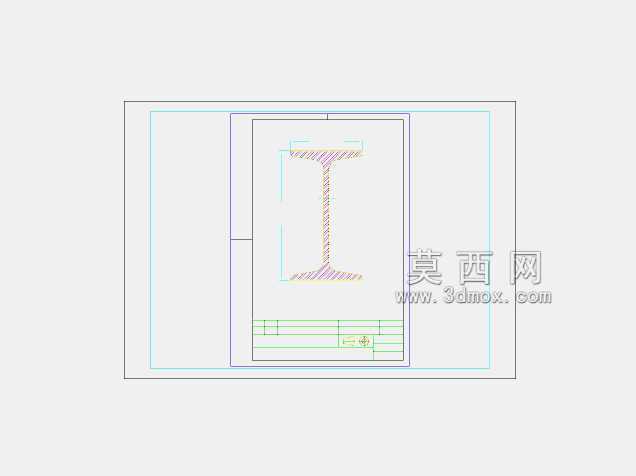

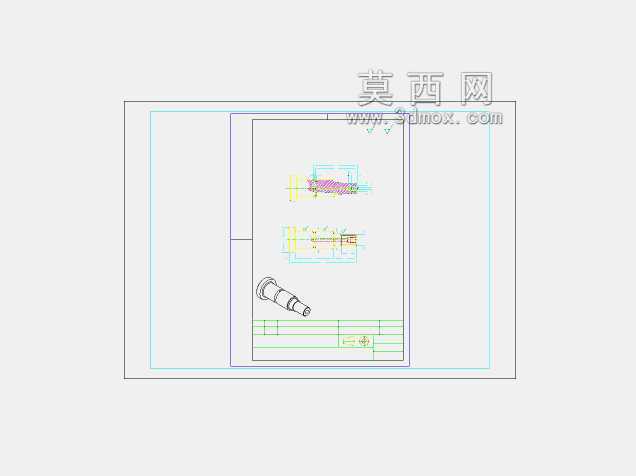

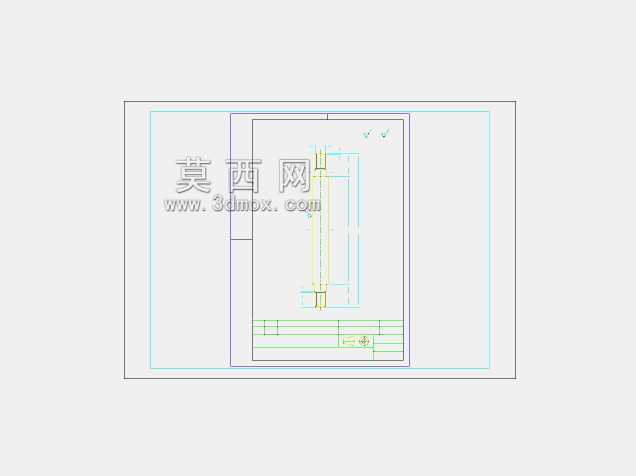

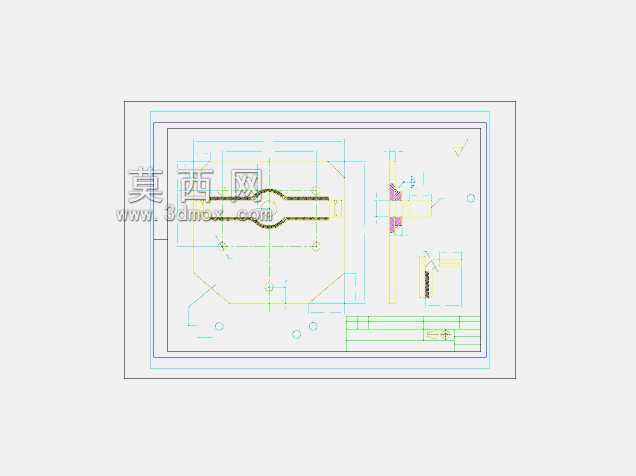

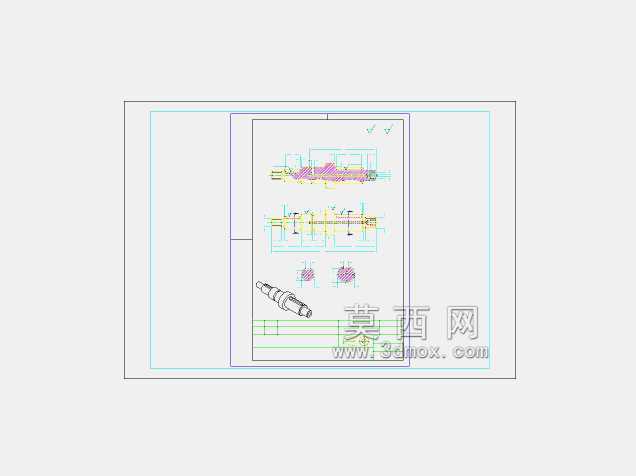

　　设计过程中首先要匹配常用工字钢的规格范围，行走轮的轮缘间距、轮面斜度都按照标准热轧工字钢的翼缘参数做适配，轮缘内侧预留1-2mm的间隙，既避免行走时卡轨，也防止间隙过大导致小车脱轨；两侧行走轮采用同轴联动的布置方式，保证两侧轮的转动同步性，避免行走时出现偏斜啃轨的问题。墙板作为整个机构的承载基体，采用钢板折弯焊接成型，安装链轮、轮轴的位置都做了镗孔加工，保证各轴的平行度与同轴度，避免传动过程中出现齿轮偏载、链条跳齿的问题；承载吊点设置在两块墙板的中心对称位置，保证重物的重力均匀分配到四个行走轮上，不会出现单侧轮受力过大的情况。

　　安装边界方面，该机构对工字钢轨道的安装偏差有一定适配能力，轨道的直线度偏差每米不超过1mm、翼缘面倾斜度不超过2度时都可正常行走，不需要额外加工轨道；机构整体的高度尺寸控制在较小范围，能最大化利用车间的竖向净空，减少起重作业的高度损失；机构两侧与周边障碍物的安全距离预留不小于100mm即可，不需要额外预留过大的操作空间。日常维护时只需要定期在齿轮啮合面、行走轮轴承、链条铰接点加注润滑脂，检查链条张紧度、齿轮磨损量、轮缘磨损情况，磨损量超过原厚度的10%时及时更换对应零件即可，整体维护成本极低，适合长期在低频次起重作业场景下使用。

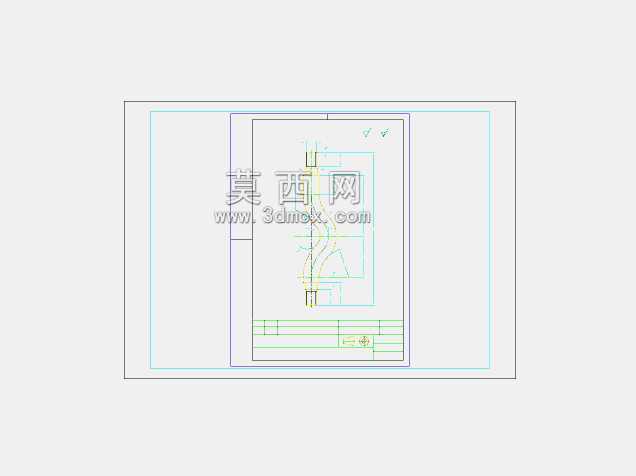

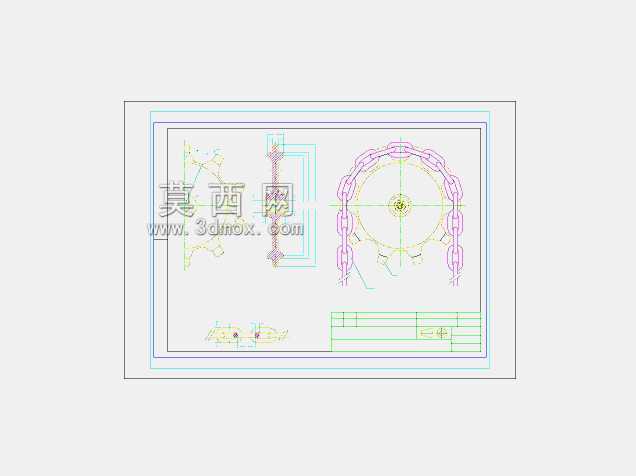

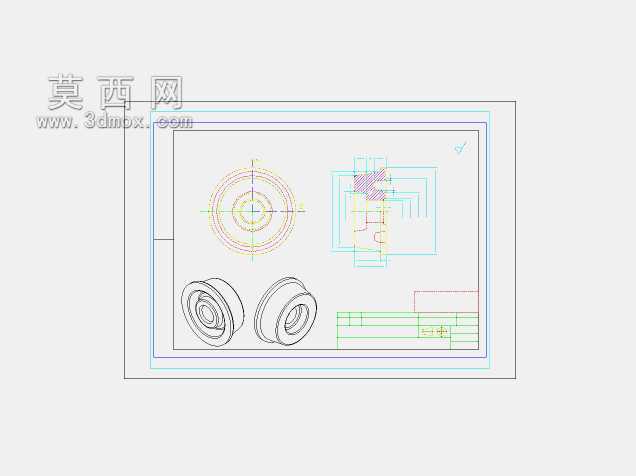

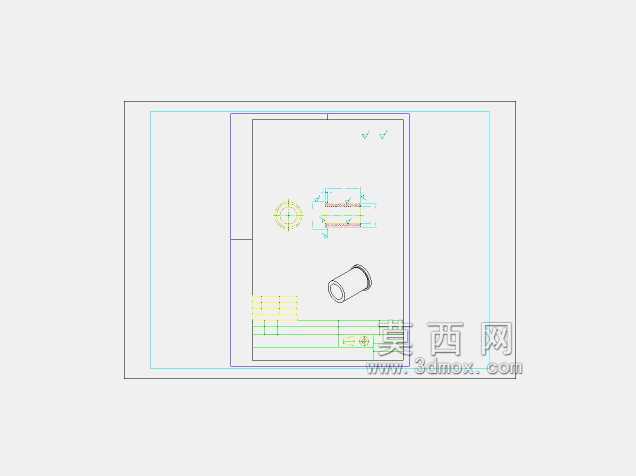

　　在结构细节上，链轮采用凹齿形设计，与标准起重圆环链的链环完全贴合，减少链条与链轮的接触应力，延长链条使用寿命；行走轮的轮面做了淬火处理，表面硬度达到HRC45-50，能承受长期滚动摩擦带来的磨损，同时芯部保持足够韧性，不会因为受冲击出现崩裂；墙板外侧的轴端都加装了防松垫圈与开口销，避免作业过程中螺母松动导致零件脱落；垂下来的操作链条长度可根据作业现场的轨道安装高度调整，适配不同层高的作业场景，操作人员站在地面即可完成小车的移动控制，不需要登高操作，进一步提升作业安全性。
