直线从动件用60x8mm规格行走轮结构

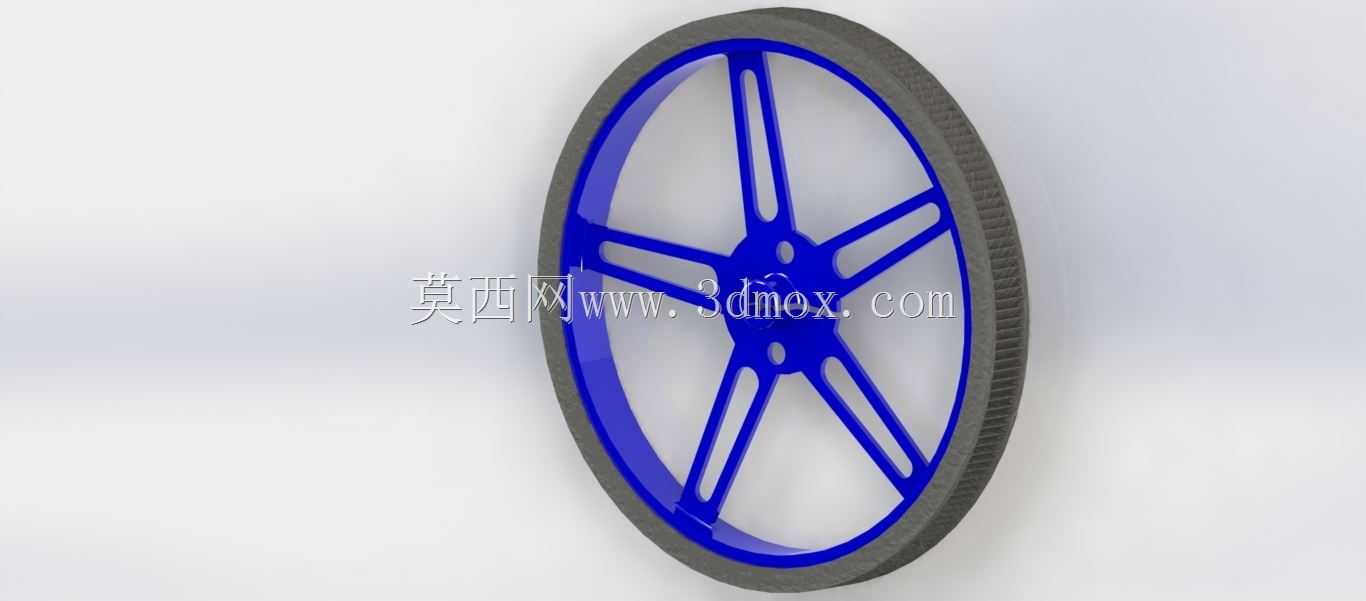

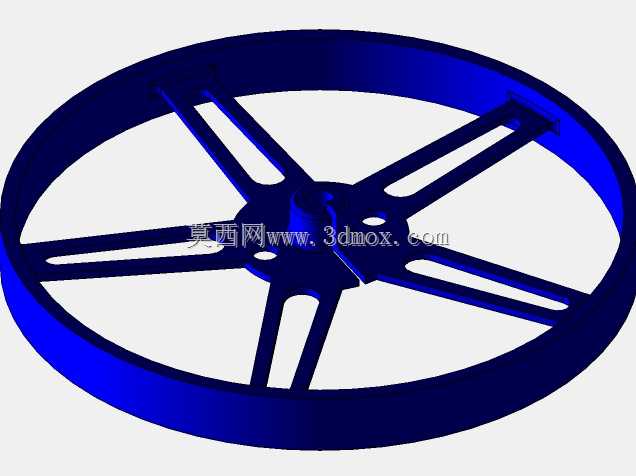

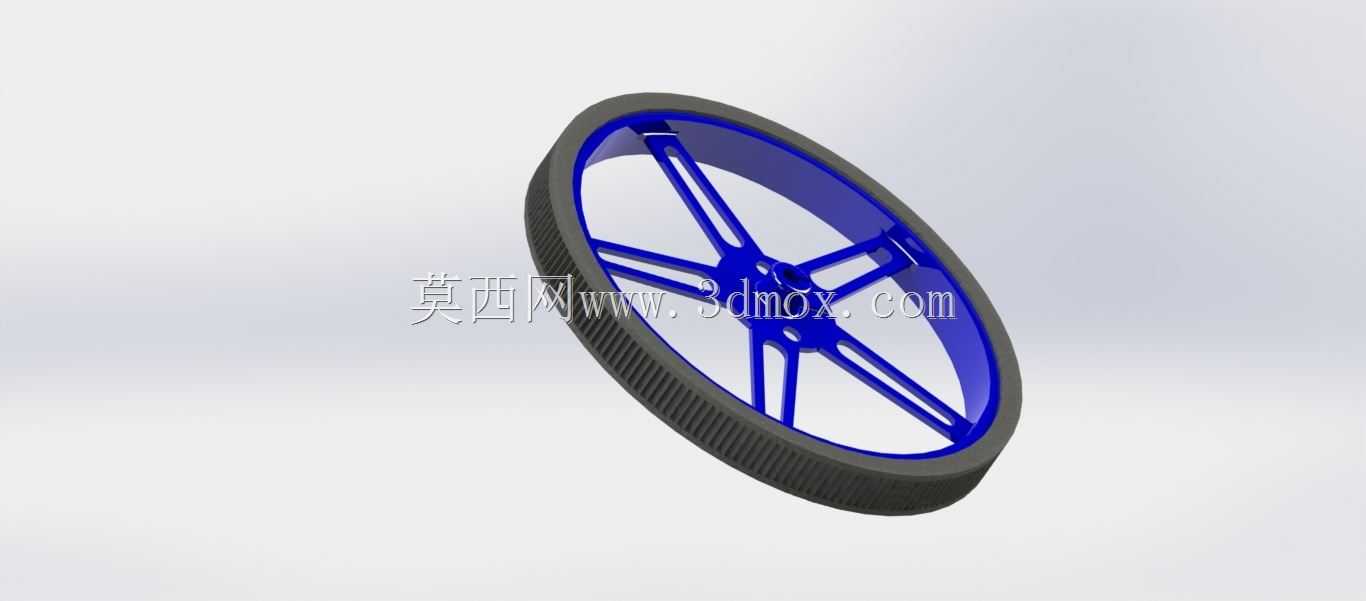

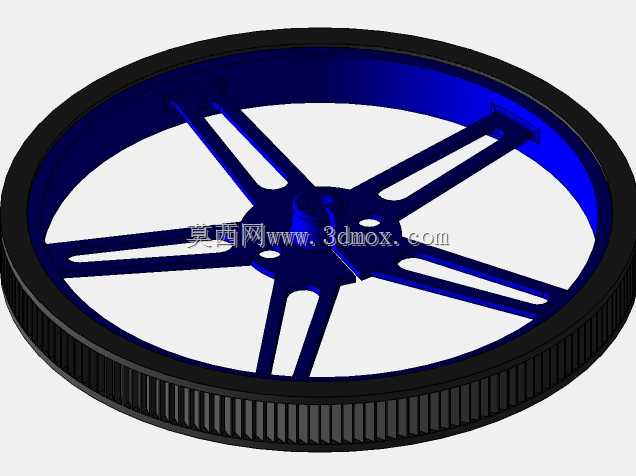

这款行走轮主要适配小型直线运动从动机构，常见于桌面级巡检机器人、小型AGV从动端、教学类直线运动实验平台的行走支撑场景，作为无动力从动轮使用，不承担驱动扭矩传递，仅负责承载设备本体重量、配合驱动轮完成直线方向的位移导向，同时抵消部分运动过程中的侧向偏移力。设计阶段优先考虑了小型移动设备的安装空间限制，轮体总直径控制在60mm，轮面宽度8mm，安装轴孔适配常规3mm直径的从动轴，轮毂处预留了标准卡簧槽位，装配时可通过轴用卡簧完成轴向限位，无需额外设计复杂的轴向固定结构，能大幅简化安装端的支架设计复杂度。轮体采用分体式结构设计，外层为带细密防滑纹理的橡胶轮面，橡胶材质邵氏硬度控制在60A左右，既可以在亚克力、铝合金、木质等常见实验台或车间地面行走时提供足够的静摩擦力，避免从动轮出现打滑拖滞的问题，也能缓冲小型设备行走过程中遇到微小颗粒、接缝时产生的振动，降低设备本体的振动传导，保护上部搭载的传感器、电路板等精密元件。内层轮毂采用辐条式镂空结构，五根对称分布的辐条在保证轮毂整体结构强度的前提下，尽可能降低了轮体自身的转动惯量，减少从动轮随动过程中的阻力，避免设备启停阶段从动轮因惯性过大出现滑动摩擦，损伤地面或轮面。轮缘处做了1mm的圆角过渡处理，不会在行走过程中剐蹭地面凸起的线缆、胶带等杂物，也能降低轮缘磕碰设备支架时的应力集中，避免轮体出现开裂问题。实际选型搭配时，该轮的安装中心距地面高度固定为30mm，设计从动轮支架时需保证支架安装面到轴孔中心的尺寸公差控制在±0.1mm以内，避免轮体出现悬空或者受压过大导致轮面变形量超标的问题；两个同规格轮对称安装时，同轴度误差需控制在0.2mm以内，防止行走过程中出现卡滞、偏磨的情况。轮体的橡胶层与塑料轮毂之间采用过盈配合加粘接的固定方式，长期正反转、启停工况下不会出现橡胶层与轮毂脱层、相对转动的问题，适配连续运行的小型移动设备使用需求。
