迷你型机加工夹持用虎钳结构设计

　　在小型零件的精密加工场景里，夹持机构的适配性直接决定了加工精度与操作效率，这款迷你虎钳的设计初衷，就是填补常规台虎钳在狭小操作空间、微小零件夹持场景下的使用空白。日常钳工修配、小型零件钻孔攻丝、精密零件去毛刺工序中，常规尺寸虎钳往往存在开合行程过大、钳口高度过高、整体占位偏大的问题，面对尺寸在数毫米到数十毫米区间的小型工件，很容易出现夹持力过大导致工件变形、或者夹持定位不准导致加工偏移的情况，这款迷你虎钳的整体尺寸控制，就是围绕小型工作台、桌面级加工场景的安装边界做的适配，整体底座的安装孔位间距适配常见的小型工作台T型槽间距，不需要额外做转接板就能直接固定，钳体整体高度控制在较低区间，加工时刀具的悬伸长度可以大幅缩短，能有效降低刀具震颤带来的加工误差。

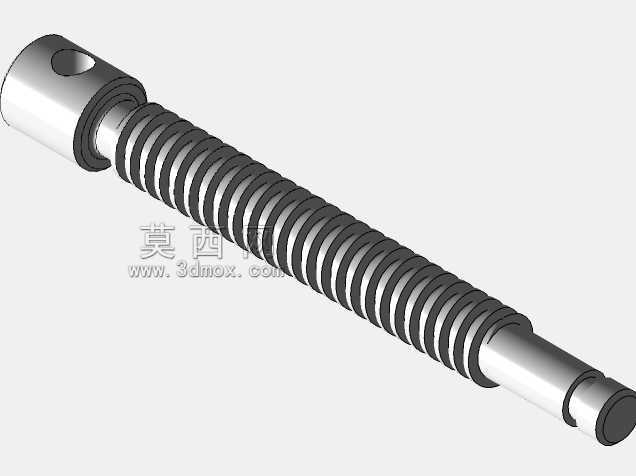

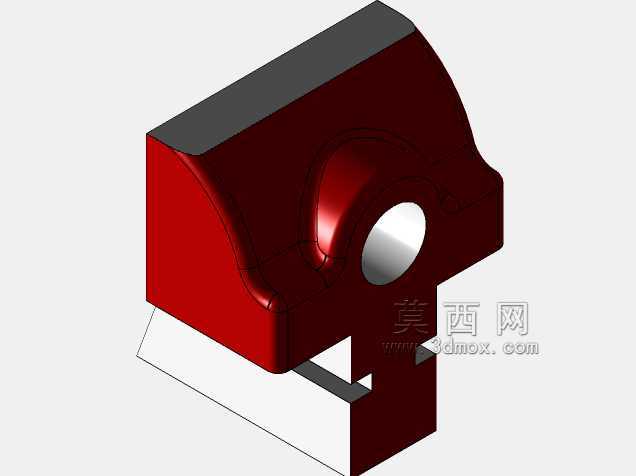

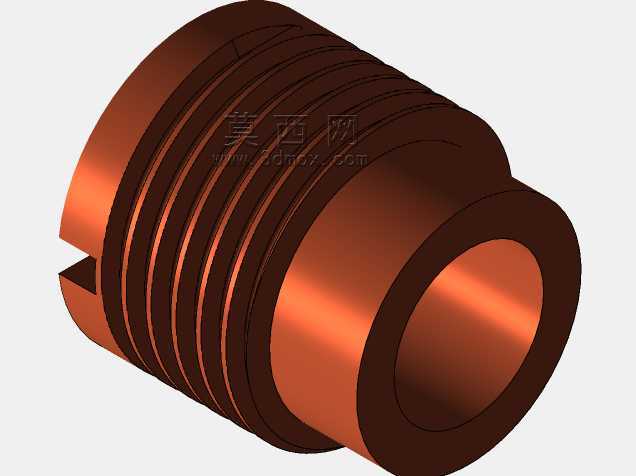

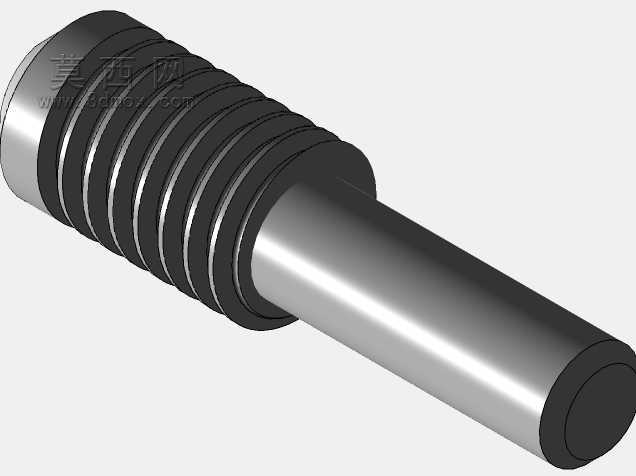

　　从功能特性来看，这款虎钳的钳口做了平行度优化，固定钳身与活动钳身的配合导轨采用了燕尾槽结构，相比平导轨结构，燕尾槽的导向精度更高，配合间隙可以通过侧边的调节镶条做微调，长期使用出现磨损后不需要更换整体部件，只需要调整镶条的压紧螺丝就能恢复配合精度，维护成本更低。钳口部分预留了可更换钳口板的安装位，用户可以根据加工工件的材质更换不同表面的钳口板，比如夹持软质有色金属零件时，可以更换铜质或者尼龙材质的钳口板，避免夹伤工件表面；夹持毛坯件时，可以更换带齿纹的淬火钢钳口板，提升夹持摩擦力，防止加工过程中工件移位。丝杆传动部分采用了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的传动效率更适中，自锁性能更好，夹持工件后不会因为加工过程中的振动导致丝杆回转松脱，不需要额外加装锁紧机构就能保证夹持可靠性，同时梯形螺纹的耐磨性更好，频繁开合使用的寿命更长。

　　设计过程中，首先对夹持力做了分级适配，针对小型零件的加工需求，最大夹持力控制在不会导致薄壁零件变形的区间，同时丝杆的操作力做了优化，不需要使用加力杆，单手就能操作手柄完成工件的夹紧与松开，在批量加工小型零件时，能大幅降低操作的劳动强度。活动钳身的行程做了合理规划，既覆盖了常见小型零件的夹持尺寸需求，又不会因为行程过长导致钳体整体尺寸冗余，钳身的所有棱角都做了倒角处理，避免操作过程中划伤操作人员，符合工装设计的安全要求。底座部分做了防滑结构设计，即使不通过螺栓固定在工作台上，依靠底座的防滑垫也能完成轻型作业的夹持需求，适配临时维修、户外小型作业等无法固定安装的场景。

　　从安装边界来看，这款迷你虎钳的整体重量控制在较轻的区间，方便搬运转移，底座的安装孔采用了长圆孔设计，安装时可以微调固定位置，降低对工作台安装孔位的精度要求，钳身的最大开合位置做了限位结构，避免活动钳身从导轨上脱出，操作时即使完全松开丝杆，活动钳身也不会与固定钳身分离，减少操作过程中零件散落丢失的问题。在实际使用场景中，除了常规的机加工工序，这款虎钳还可以适配小型零件的粘接、组装、检测等工序，作为临时固定工装使用，比如在小型电子结构件的组装过程中，可以用来固定壳体，方便螺丝锁附、接线等操作；在零件尺寸检测环节，可以配合百分表、高度尺等量具，作为定位基准使用，拓展了工装的使用范围。

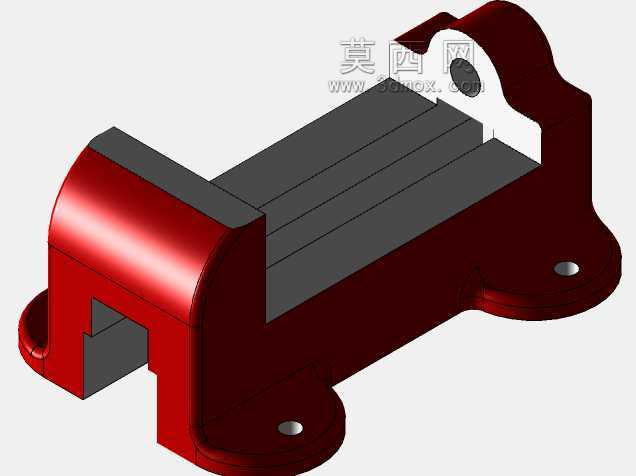

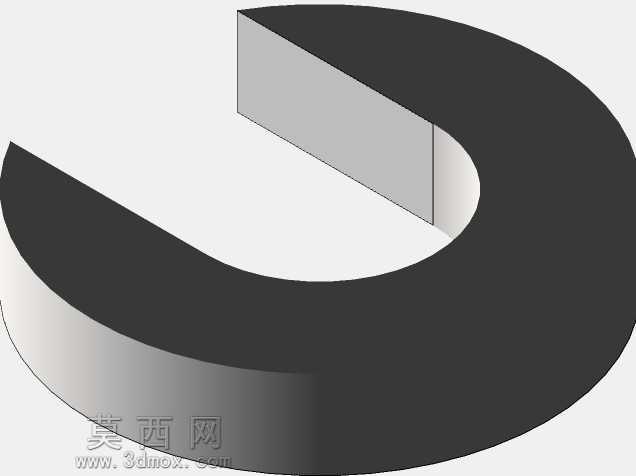

　　结构设计上，所有零部件都采用了常见的机械加工工艺，钳身采用铸铁材质铸造后做时效处理，消除内应力避免长期使用出现变形，导轨面做磨削加工保证平面度与平行度，丝杆采用45号钢调质处理后加工螺纹，表面做发黑处理提升防锈能力，钳口板采用合金钢淬火处理，硬度达到HRC45-50，保证长期使用的耐磨性。整体结构没有复杂的异形零件，加工难度低，后期维护更换配件的成本也更低，对于小型加工车间、维修站点、个人DIY工作室来说，都是适配性很强的夹持工装，不需要复杂的调试，安装后就能直接投入使用，能覆盖绝大多数小型零件的夹持固定需求。
