10mm硬质合金立铣刀三维数模

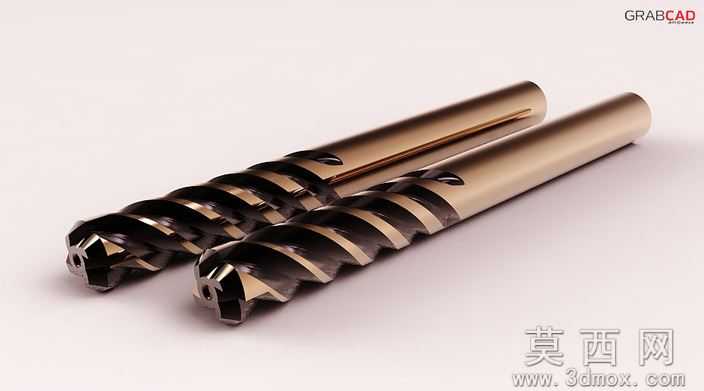

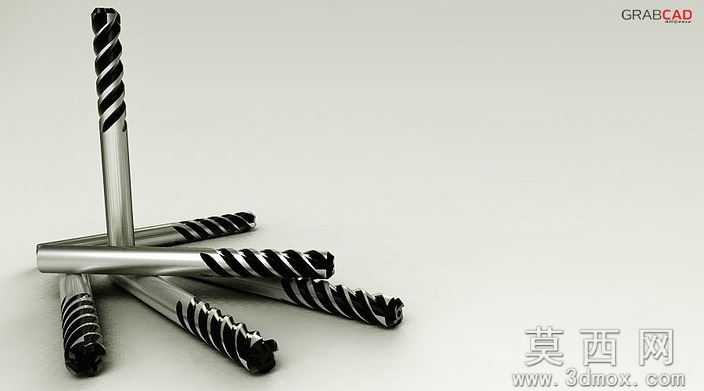

本模型为直径10毫米的碳化钨硬质合金立铣刀三维数字化模型，建模阶段首先以回转体特征构建刀具整体基体轮廓，通过螺旋扫描命令精准生成切削刃螺旋槽结构，螺旋角度匹配硬质合金立铣刀通用加工参数，再通过拉伸切除、倒角特征完成端刃、后角、颈部退刀结构的细节刻画，所有特征参数完全对应实物加工尺寸，外形直径严格控制为10mm，切削凹槽有效长度设定为40毫米，整体结构无特征缺失、无几何干涉，完整还原立铣刀的真实切削结构。材质渲染阶段，针对硬质合金刀体设置高反光金属材质参数，模拟碳化钨材料经精磨后的亮面金属质感，切削刃区域做细微的粗糙度差异处理，还原刀具刃口的精磨加工效果，刀体表面添加细微的磨削纹理贴图，让渲染效果更贴近真实工业刀具的视觉表现，同时保留刀体圆柱面的高光反射特性，区分刃口与刀身的材质差异。结构原理上，该立铣刀为多刃螺旋切削结构，螺旋槽可在铣削加工过程中顺畅排出金属切屑，端刃可完成垂直下刀与平面铣削作业，侧刃可完成侧壁轮廓铣削加工，硬质合金材质具备高硬度、高耐磨性的特性，可适配钢件、铸铁、有色金属等多种材料的数控铣削加工，刀具颈部做加强结构设计，可降低高速切削过程中的振刀风险。软件兼容层面，模型原生基于SolidWorks2011版本构建，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、Mastercam等绝大多数主流三维CAD、CAM软件，同时提供STL格式文件，可直接用于3D打印样件验证、加工仿真模拟等场景，不同格式文件均保留完整的刀具结构特征，导入后无需额外修复即可直接使用。研发教学应用层面，该模型可作为数控加工课程的教学案例，帮助学习者理解立铣刀的结构组成、切削参数设计逻辑，也可作为数控加工仿真的刀具模型，用于CAM编程中的刀具路径验证、加工干涉检查，同时可作为刀具研发设计的基础模型，通过修改直径、刃长、螺旋角等参数快速衍生不同规格的立铣刀设计方案，也可用于机械加工类科普内容的可视化展示素材，帮助初学者直观认识铣削刀具的结构特点。
