无动力直线滚筒输送线结构设计

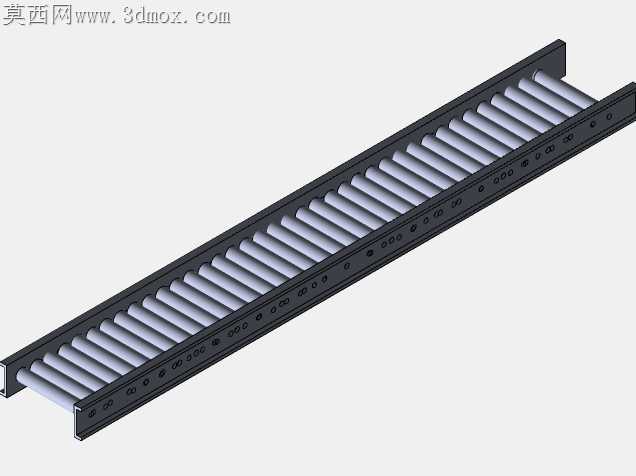

这款无动力滚筒输送结构，是生产车间、仓储物流环节里极为常用的物料移载载体，主要依托货物自身重力或是人工推送的外力实现物料沿固定线路的平移，不需要额外配置驱动动力单元，整体结构简单可靠，后期维护成本极低，广泛适用于箱装货物、托盘载具、硬质平底工件的短距离转运作业，在电商仓储分拣线、生产装配工序间流转、成品出库暂存接驳等场景都能发挥稳定的输送作用。从功能特性来看，整线采用平行排布的钢制滚筒作为承载接触面，每根滚筒都通过两端的轴承座与两侧的机架梁连接，滚筒转动顺滑阻力小，推送物料时不需要施加过大的外力，就能让载物平稳沿机架方向移动，不会出现卡滞、跑偏的问题；两侧机架采用带安装孔的型材结构，既可以根据实际场地需求拼接延长输送长度，也能方便加装侧边挡条、工位阻挡器、扫码支架等附属配件，适配不同的作业流程需求。设计思路上，这款输送结构优先考虑了通用性与安装适配性，机架两侧预留的等距安装孔位，能够直接和生产工位的工作台、其他动力输送设备、升降接驳台进行对接，不需要额外做复杂的转接结构；滚筒的间距设置经过合理测算，既保证了常规尺寸箱装货物输送时不会出现卡陷、倾斜的问题，也控制了整体的材料用量，兼顾结构强度与制造成本。外形与安装边界方面，整线为长条形直线布局，整体宽度适配常规的周转箱、标准托盘的通行尺寸，机架高度可以根据对接设备的工作面高度做配套调整，安装时只需要将机架底部通过膨胀螺栓或是可调脚杯固定在平整地面上，就能投入使用，不需要复杂的地基施工；两侧机架的侧边安装孔同时可以作为护板、导向条的固定点位，在输送异形工件时可以快速加装导向结构，避免物料从线体侧边滑落，适配更多品类的物料输送需求。日常使用过程中，只需要定期给滚筒两端的轴承加注润滑脂，检查滚筒转动是否顺畅，就能保证整线长期稳定运行，不会因为复杂的电控、驱动结构出现故障停机的问题，非常适合对输送可靠性要求高、预算有限的作业场景使用。
