个人项目用渐进式冲压级进模具结构

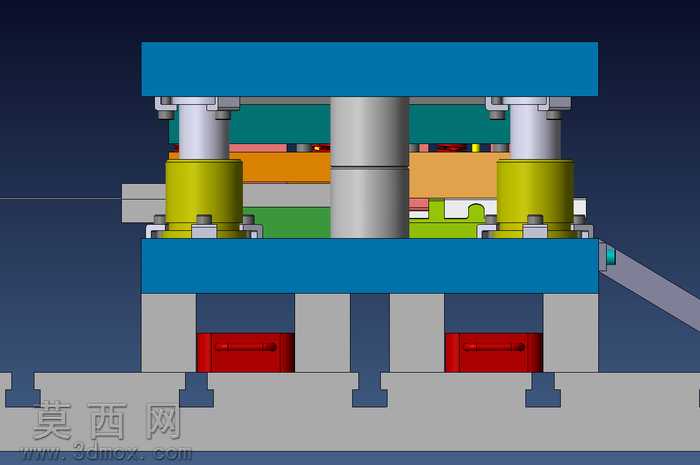

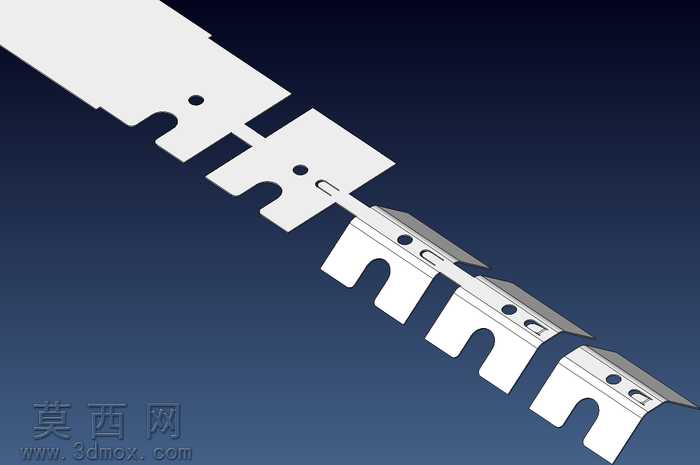

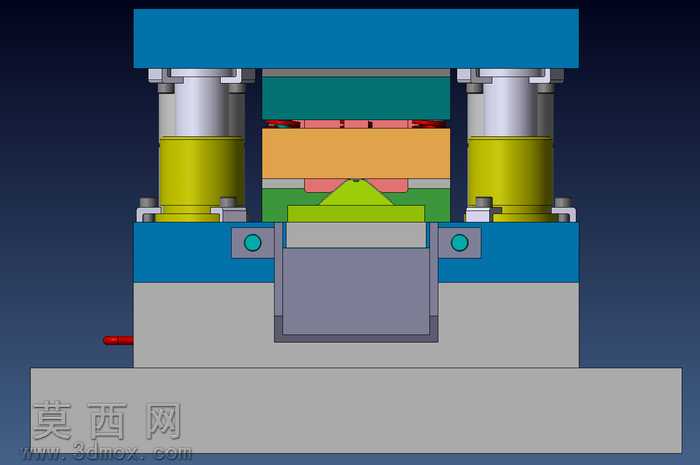

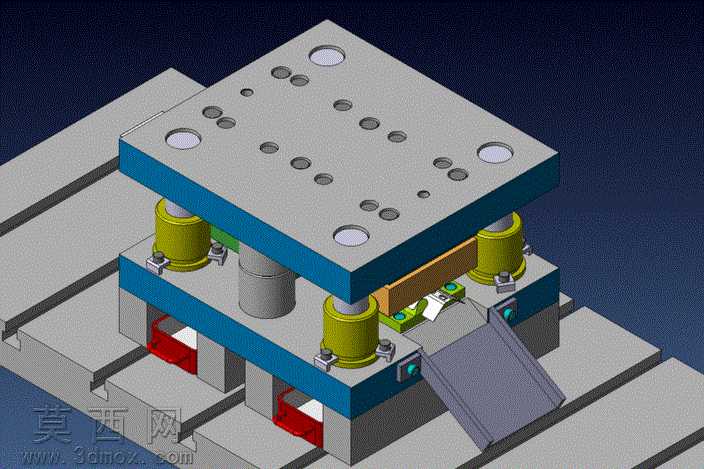

本作品为个人项目开发的渐进式冲压级进模具三维模型，建模过程中严格遵循冲压模具设计的通用规范，对模具各组成部件进行了1:1等比例还原，完整呈现了级进模从模架到内部功能组件的全部结构。模型搭建阶段，首先完成上下模座的基础建模，上模座采用平板式结构，表面精准排布了导套安装孔、弹簧固定孔、螺钉锁紧孔等各类安装点位，孔位的位置度、孔径公差均参考实际冲压模具的加工要求设定，保证各部件装配时无干涉问题；下模座对应设置导柱安装位、凹模固定槽、废料导出通道，同时预留了模具在冲床工作台面的安装固定槽位。模架部分选用标准滑动导柱导套结构，导柱与导套的配合间隙按照普通薄材冲压的精度要求设定，四根导柱均匀分布在模座四角，为上下模合模提供稳定的导向支撑，避免合模过程中出现偏载啃模的问题。弹性卸料部分采用矩形螺旋弹簧作为弹性元件，弹簧安装在上模座与卸料板之间，每根弹簧都配置了对应的弹簧导销，防止弹簧在压缩过程中出现侧向偏移，卸料板与上模的连接采用内六角螺钉搭配等高套的结构，保证卸料板上下运动时的平行度误差控制在合理范围内。模具内部的工作部件包含凸模、凹模、卸料镶件、导料板等结构，导料板设置在凹模面两侧，为条料送进提供侧向定位，条料沿导料板逐步送进过程中，可在不同工位依次完成冲裁、成型等多道冲压工序，模具末端设置了倾斜式成品出料滑道，冲压完成的成品件可沿滑道自动滑出模具工作区域，无需人工手动取件，提升连续冲压的操作安全性。渲染阶段对不同部件赋予了差异化的材质表现，模座部分采用灰铸铁材质效果，表面呈现细腻的磨砂金属质感，导柱导套采用轴承钢材质，表面做高光金属处理，弹簧部件做氧化发黄的表面处理效果，各类紧固螺钉采用发黑处理的金属质感，通过材质差异清晰区分不同功能的部件，让模型的结构层次更加直观。整体设计兼顾了个人项目的实用需求与模具结构的合理性，完整还原了级进模连续冲压的工作逻辑，各部件的装配关系清晰明确，可作为冲压模具结构学习、小型冲压项目方案参考的直观三维素材。
