SC-40A槽绝缘机工业设备三维结构设计

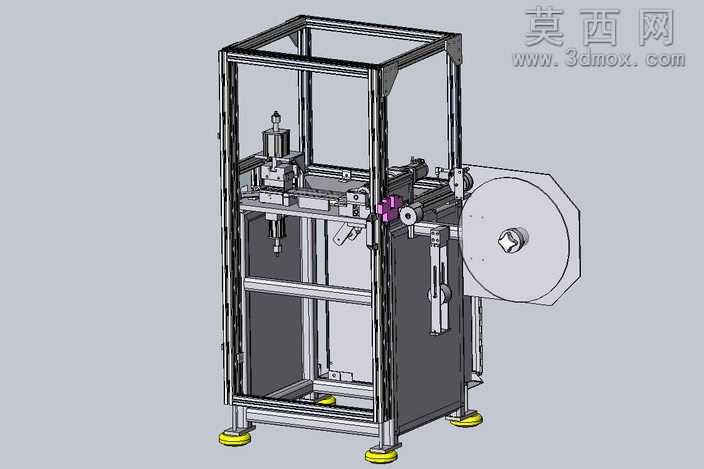

本模型为槽绝缘加工专用工业设备的完整三维设计成果，建模过程严格遵循机械设计规范，以铝型材搭建的立式机架作为整体承载基础，从底部可调脚轮到顶部框架的每一处结构都按照实际装配逻辑完成参数化建模，各部件间的装配约束完全匹配真实设备的安装公差要求，可直接用于装配校验与结构干涉检查。模型完整还原了设备的核心功能模块：右侧设置的卷料放卷机构，包含料盘安装轴、张紧调节组件、导向限位结构，可实现绝缘带材的平稳送料；机架内部的中部工作区域，集成了绝缘材料裁切、定位推送、槽位嵌入的执行组件，各运动部件的行程位置、连接关系都按照实际作业逻辑完成布局，能够直观呈现槽绝缘加工的完整工位流程；机架底部预留了电气元件安装空间，各安装位的固定孔位、走线空间都做了精细化建模，完全符合电气装配的实际需求。材质渲染阶段，针对不同部件的物理属性做了对应材质赋予：铝型材机架采用哑光银白金属材质还原工业铝型材的表面质感，放卷料盘采用浅灰色硬质塑料材质模拟工程塑料件的外观，调节旋钮、紧固件采用亮面金属材质体现机加工零件的光泽，底部脚轮采用黄色防滑橡胶与黑色金属支架的组合材质，底部防滑垫采用黑色哑光橡胶材质，各部件材质区分清晰，渲染效果真实还原设备的实际外观。设计思路围绕槽绝缘加工的工艺需求展开，采用立式框架结构最大化压缩设备占地面积，将放卷机构外置在机架侧方，既方便料卷更换操作，又避免料卷占用内部作业空间；内部执行组件采用分层布局，将驱动元件、传动部件、执行端沿竖直方向排布，缩短传动路径提升运行稳定性；底部可调脚轮的设计兼顾了设备的移动转运与调平固定需求，可适配不同平整度的车间安装地面。模型中所有活动部件都保留了运动自由度设置，可直接用于运动仿真模拟，验证各机构的动作协调性，排查运行过程中可能出现的结构干涉问题，为后续的实物加工制造提供完整的三维数据支撑，也可作为同类绝缘加工设备设计的参考方案，帮助设计人员快速完成同类设备的结构优化与改型设计。
