符合DIN939标准1.25倍径啮合双头螺柱

在重型机械装配、风电塔筒法兰连接、柴油机缸体附件固定、轨道交通走行部组件锁紧这类对连接可靠性要求极高的场景里，螺柱连接的失效往往会引发连锁的设备故障，而符合DIN939规范的1.25倍径啮合螺柱，正是针对这类高载荷、交变载荷工况设计的专用连接件。这类螺柱的核心设计逻辑，是通过控制旋入端的啮合长度来平衡螺纹连接的受力分布，避免传统等长双头螺柱在旋入深度不足时出现的螺纹滑牙、母材螺纹孔撕裂问题，同时也不会因为旋入段过长造成装配干涉、螺纹加工成本上升的问题。

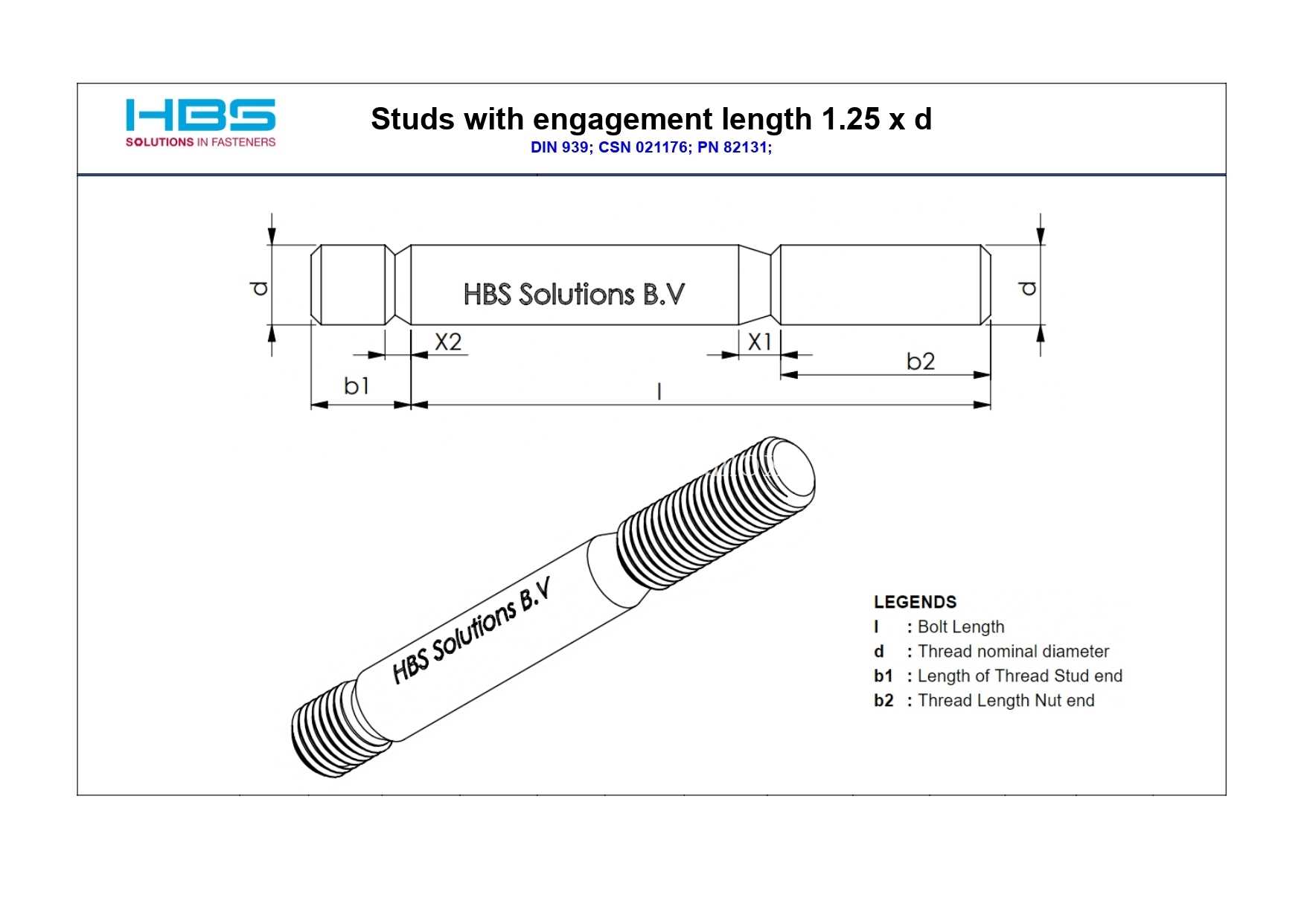

从结构设计来看，这款螺柱采用两端带外螺纹、中间为光滑光杆段的结构，其中旋入机体端的螺纹啮合长度严格控制在公称直径的1.25倍，这个数值是经过大量力学验证的最优区间：当啮合长度达到1.25d时，螺纹副的受力分布会从靠近支撑面的前3牙集中承载，逐步扩散到5-6牙共同承载，首牙的应力峰值可以降低40%左右，完全适配抗拉强度800N/mm²及以上的钢制母材，不会出现螺纹连接副中螺栓强度过剩、母材螺纹提前失效的强度错配问题。光杆段的直径设计略小于螺纹小径，一方面可以减少装配时杆部与被连接件通孔的刮擦，避免铁屑残留到螺纹副里造成预紧力偏差，另一方面也能在螺柱承受横向剪切载荷时，让光杆段承担部分剪切力，减少螺纹牙的剪切受力，提升连接的抗疲劳性能。

实际选型应用时，需要重点关注几个安装边界尺寸：首先是旋入端的螺纹公差，一般采用6g级公差，对应机体螺纹孔采用6H级公差，装配前需要清理螺纹孔内的切削液、铁屑、防锈油残留，避免螺纹副里的杂物造成实际啮合长度不足；其次是光杆段的长度，需要根据被连接件的总厚度、垫圈厚度、锁紧螺母的啮合厚度来匹配，确保螺母拧紧后，伸出螺母的螺纹长度保持在2-3个螺距，既不会因为伸出过长造成磕碰、多余物风险，也不会因为伸出过短导致螺母啮合不足出现松脱。在风电行业的塔筒法兰连接场景里，这类螺柱常被用来固定塔筒外壁的爬梯支架、电缆桥架固定座，因为这类附件不需要经常拆卸，采用螺柱连接可以避免在塔筒本体上穿通孔破坏塔筒的整体结构强度，1.25d的旋入深度刚好可以在Q355级别的塔筒钢板上加工螺纹孔后，达到与螺柱等强度的连接效果，不需要额外增加镶套、焊接螺母等工序，大幅提升现场装配效率。

在柴油机的缸体附件装配中，比如排气歧管的固定、机油冷却器的安装，这类位置长期承受高温带来的热胀冷缩交变载荷，普通单头螺栓在反复热应力作用下容易出现螺纹松动，而DIN939螺柱的光杆段可以在一定范围内补偿热变形量，两端螺纹分别旋入缸体和连接螺母，不会因为被连接件的热胀冷缩造成螺纹副的相对滑动，配合全金属锁紧螺母使用时，可以在-40℃到400℃的温度区间内保持稳定的预紧力。需要注意的是，装配这类螺柱时不能采用敲击的方式将螺柱砸入螺纹孔，必须采用双螺母对顶的方式将螺柱平稳旋入机体，旋入过程中要保持螺柱与螺纹孔的同轴度，一旦出现偏斜就会造成螺纹牙的损伤，直接影响啮合强度。

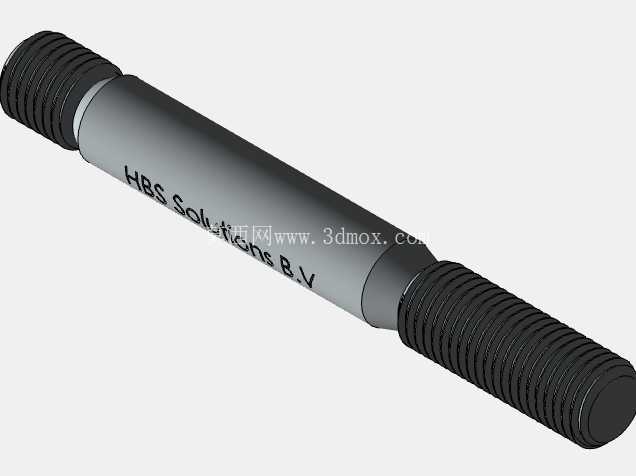

从建模细节来看，螺柱的两端螺纹收尾都采用了标准的退刀槽结构，退刀槽的宽度控制在1.5倍螺距，深度略小于螺纹小径，既可以避免螺纹收尾处的应力集中，也能让螺母完全拧到螺纹根部，保证支撑面的贴合度；螺柱的所有棱边都做了0.2mm的倒角处理，没有尖锐的毛刺边，避免装配时划伤操作人员的手套，也不会在电泳、镀锌表面处理时出现积液挂漆的问题。在做三维装配仿真时，需要特别注意螺柱旋入端的啮合长度校验，不能出现螺纹孔深度不足导致螺柱顶到孔底的情况，一旦螺柱底端顶死，就会造成预紧力虚高，设备运行过程中振动后预紧力快速衰减，最终出现连接松脱的故障。针对不同的腐蚀环境，这类螺柱可以搭配不同的表面处理，比如普通户外场景采用电镀锌处理，海洋性气候环境采用达克罗处理，强酸腐蚀环境采用不锈钢材质加工，但是无论采用哪种材质和表面处理，1.25d的啮合长度设计都是核心参数，不能随意更改，否则就会失去DIN939标准对应的连接性能优势。
