C型带护栏阶梯式高空作业操作平台

在压铸车间、大型设备检修工位、生产线旁的高位操作区域，常规直型操作平台往往难以适配设备旁的异形避让需求，尤其是需要绕过设备突出结构、同时兼顾上下通行与双侧操作的场景，C型悬挂工作平台的结构设计恰好解决了这类空间适配痛点。这类平台并非落地式安装，而是通过上部悬挂点与周边设备主体或者厂房承重结构连接，省去了底部支撑立柱的占用空间，能够在设备周边的狭窄区域搭建出连续的操作面，避免立柱遮挡物料转运通道或者干涉设备运行部件。

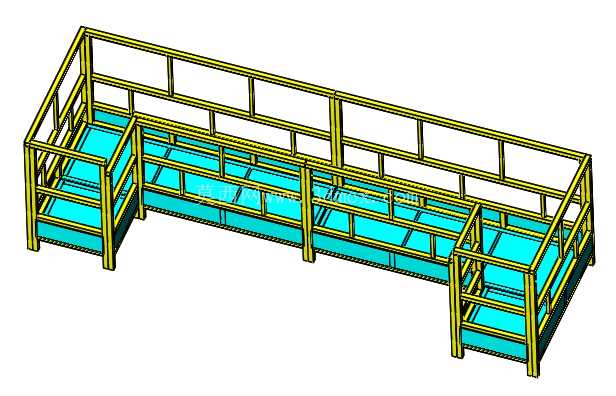

从结构功能来看，平台整体采用C型弯折布局，三个方向的连续站台面可以覆盖设备周边需要操作的多个工位，操作人员无需反复上下平台，就能沿着站台完成不同位置的阀门操作、参数调整、工件检视等作业。平台两侧及临边位置全部设置了双横杆式防护栏杆，栏杆立柱与平台主框架采用满焊连接，横杆间距符合高空作业防护的安全要求，能够避免人员失足跌落，同时栏杆的高度设置在人体重心以上位置，操作人员倚靠时也能获得足够的支撑力。平台两端设置了带阶梯的上下通道，阶梯踏步采用防滑花纹板材制作，踏步高度按照人体工程学步距设置，上下通行时不会出现跨步过大的疲劳感，阶梯两侧同样加装了防护栏杆，与主平台栏杆平顺衔接，没有防护断点。

设计过程中首先需要核算整体承重能力，该平台额定负载能力达到800公斤，能够同时容纳3-4名操作人员携带工具在台面上作业，主框架采用型钢焊接成型，台面铺设防滑格栅板或者花纹钢板，底部设置横向加强筋，避免台面受载后出现过大挠度变形。悬挂点的位置设置在平台上部框架的受力节点处，每个悬挂点都做了加强板焊接处理，避免局部应力集中导致框架开裂，悬挂连接采用铰接式结构，能够抵消设备运行时产生的小幅振动，避免连接部位长期受交变载荷出现疲劳失效。

安装边界方面，这类平台需要提前核对现场设备的外围尺寸，C型的内凹尺寸要预留出设备安装与运行的安全间隙，避免平台与设备运动部件发生刮碰，平台台面的高度要匹配设备操作位的高度，通常设置在操作人员站立时手部能够舒适触及操作部件的高度，阶梯的底部落点要避开地面的物料堆放区与通道，保证上下通行时的顺畅。平台的整体宽度控制在单人侧身能够避让对向通行人员的尺寸，既不会过宽占用过多空间，也不会过窄导致操作时活动范围受限。

在实际使用场景中，这类平台除了压铸车间的压铸机周边操作，还可以应用在大型注塑机、焊接工作站、涂装生产线的高位操作工位，相比传统的落地式操作平台，悬挂式的结构不需要在地面做预埋固定，安装时不需要破坏车间地面，后期如果需要调整工位位置，拆卸转移也更加方便。平台的所有金属构件都做了防腐涂装处理，黄色的防护栏杆也符合工业现场的安全色标识要求，能够让现场人员清晰识别平台边界，避免碰撞。台面的镂空格栅设计可以让平台上的杂物、积液自动掉落，不会在台面积攒导致人员滑倒，日常维护只需要定期检查悬挂连接螺栓的紧固情况、焊接部位是否有开裂即可，维护成本极低。

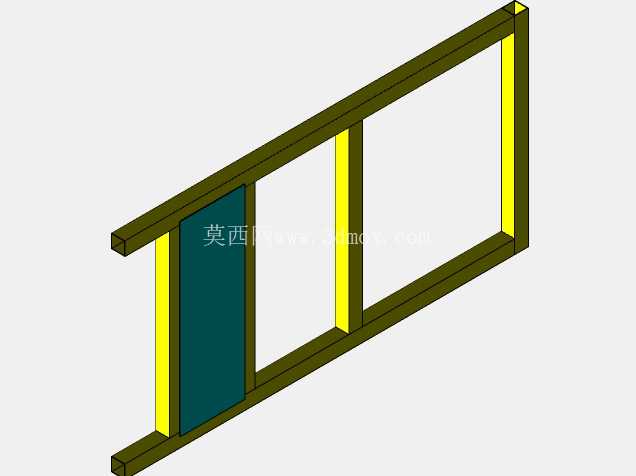

结构建模过程中，需要重点核对栏杆的间距是否符合安全规范，阶梯的踏步角度是否在合理范围内，C型转角处的框架连接是否做了斜撑加强，避免转角位置成为结构薄弱点。所有的型材交接处都要做切角适配，保证焊接面贴合紧密，不会出现虚焊的隐患，平台边缘设置了踢脚板，能够防止台面上的工具、零件掉落砸伤下方人员，细节处的安全设计在建模阶段就要全部体现，避免后期生产加工时遗漏安全结构。
