转角式长跨度悬挂作业操作平台结构

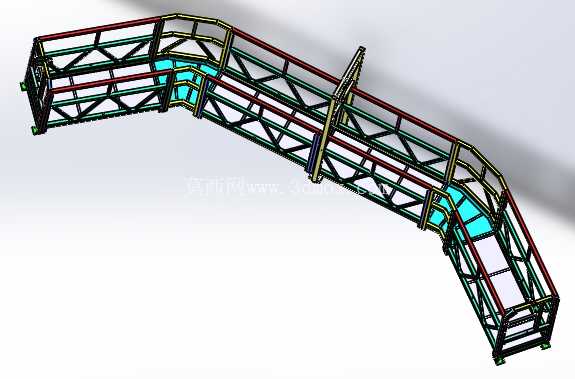

在大型工业厂房运维、重型设备安装、生产线跨区检修这类场景里，常规直段作业平台往往没法适配建筑立柱、设备转角、管线排布带来的空间转折，很多现场临时搭设的架体要么在转角处出现通行断点，要么悬挑段承重冗余不足，作业人员携带工具通行时容易出现磕碰，甚至存在架体失稳的隐患。这款转角悬挂作业平台，就是针对这类带弯折的高空作业点位设计的，整体顺着作业面的转角走向做了弯折过渡，没有生硬的直角拼接，人员在平台上行走、转运工具时可以顺着弯折段自然转向，不需要侧身挤过转角接缝，也不会在转角处出现防护缺口。

从结构设计逻辑来看，整个平台采用桁架式受力框架，主承力弦杆用矩形管材制作，腹杆按三角稳定排布，相比纯板式焊接框架，在同等自重下能获得更高的抗弯抗扭刚度，毕竟悬挂安装的平台对自重敏感度很高，过重的架体会给上部悬挂点带来额外的载荷负担，过轻则容易在人员走动时出现晃动感。平台的总长度做到7.5米，属于长跨度悬挂作业范畴，额定承载能力设定为800公斤，这个载荷参数不是凭空设定的：按照常规高空作业场景，平台上同时容纳3名作业人员加随身检修工具、小型备件的总重量大概在450公斤左右，预留近一倍的安全系数，既可以应对临时放置小型设备部件的情况，也能满足动载荷下的结构稳定性要求，不会因为人员走动、工具拖拽产生的冲击力出现结构变形。

防护结构的设计也完全贴合现场作业需求，平台两侧的护栏采用多层横杆排布，最下层的横杆距离平台踏板的高度控制在10厘米以内，能防止小型工具、螺栓垫片从缝隙坠落伤到下方作业人员；中间的两道横杆刚好能对作业人员的腰、腿部形成防护，避免探身作业时失稳坠落；上层扶手的高度符合人体工程学，人员行走时可以自然扶靠，手上沾有油污或者佩戴厚劳保手套时也能稳定借力。转角位置的护栏做了连续弯折处理，没有断开的拼接缝，不会在转角处出现防护空挡，踏板区域在转角位置做了加宽处理，人员转向或者临时放置工具时不会踩到平台边缘。

安装边界上，这款平台采用上部悬挂固定的方式，不需要在地面设置支撑立柱，对于下方有通行通道、设备排布、管线铺设的点位非常友好，不会占用地面作业空间。悬挂点的位置设置在桁架的上弦节点处，每个节点都对应内部腹杆的传力路径，不会出现悬挂点直接焊在弦杆中段导致局部弯矩过大的问题，安装时只需要将上部的挂接件与现场预设的预埋吊点、钢结构梁位做可靠连接即可，不需要大规模破坏原有建筑结构。平台的整体宽度控制在0.8米，刚好满足单人携带工具顺畅通行，同时不会因为过宽额外增加架体自重和悬挂载荷，在狭窄的设备间隙、厂房檐下区域也能安装使用。

细节处理上，桁架的所有焊接节点都做了满焊处理，焊后打磨掉尖锐的焊渣凸起，避免安装和使用过程中刮破作业人员的工作服、划伤皮肤；踏板表面采用防滑花纹板材，即使表面沾有油污、冷凝水，人员行走时也不会打滑；护栏的横杆采用不同颜色做区分，现场作业时能快速识别防护边界，在光线不足的检修场景下也能清晰判断平台边缘位置。不同于落地式作业平台需要做地面找平、基础硬化，这款悬挂式平台在安装时只需要校核上部悬挂点的承载能力，确保每个吊点的载荷在设计允许范围内即可，安装效率比传统落地架提升很多，对于需要临时搭设检修通道、长期固定作业工位的场景都能适配，尤其是在压铸车间、重型装备组装车间这类设备排布密集、地面空间紧张的区域，这种转角悬挂平台可以顺着设备的外轮廓、厂房的结构走向布置，既不影响地面的物料转运、设备操作，又能给高空作业人员提供连续、安全的作业面，避免了多段直平台拼接带来的接缝高差、转角缝隙、防护断点等问题。在做三维结构设计时，整个架体的弯折角度可以根据现场实际的转角大小做参数化调整，桁架的杆件规格、悬挂点间距也可以根据实际的承载需求、安装跨度做匹配优化，不需要重新搭建整体框架逻辑，能大幅缩短同类项目的设计周期。
