带快开锁紧结构的圆形料斗检修门

在散料输送、粉体加工、粮食仓储、建材生产这类涉及料仓、料斗储料送料的场景里，料斗侧壁或出料端的检修口结构一直是容易被忽略但直接影响运维效率的部件。常规的螺栓紧固检修门每次开启都需要拆卸多组紧固件，在需要频繁清堵、检查内部料流、处理卡料的工况下，运维人员的操作负担很重，反复拆装还容易造成密封面磨损、紧固件丢失，最终出现漏料、漏粉的问题。这款圆形检修门的设计，就是针对这类高频启闭的检修需求做的结构优化。

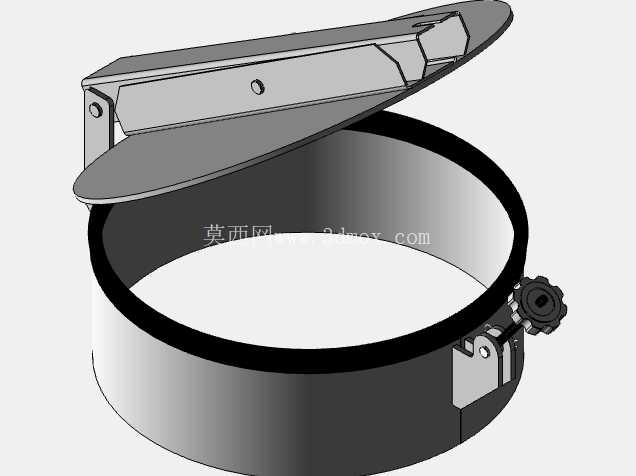

从实际使用场景来看，这类检修门通常安装在料斗的锥形段侧壁、或者圆形溜管的检查口位置，适配圆形的料道开口，相比方形检修门，圆形结构不存在应力集中的直角区域，在料斗内部带料压的工况下，门框受力更均匀，不容易出现长期受料压挤压导致的门框变形问题。门体的开启采用侧翻式铰链结构，铰链布置在门框的一侧，开启后门板可以绕铰链轴翻转至完全敞开的状态，不会遮挡检修口的通行空间，运维人员可以很方便地将清堵工具伸入料道内部，处理结块、卡滞的物料，也能直观观察内部料流的磨损情况。

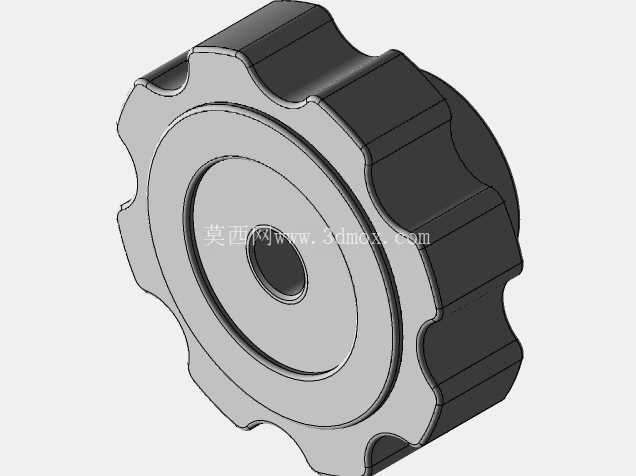

锁紧机构的设计是这款结构的核心特点，在门板与铰链相对的另一侧，配置了带偏心压块的快开锁紧手柄，不需要额外工具，只需要扳动手柄就可以完成门板的压紧与松开，相比螺栓紧固的结构，单次启闭的时间可以缩短九成以上，在处理突发堵料的紧急工况下，能大幅缩短故障处理的时间，减少生产线停机的损失。锁紧手柄的压块位置做了弧度适配，压紧时可以均匀给门板施加周向的压力，配合门板与门框之间的环形密封胶条，能保证在料斗内部存在微正压或者粉尘浓度较高的工况下，不会出现粉尘外溢、物料漏出的问题，密封胶条采用嵌装式的固定方式，磨损后可以快速更换，不需要整体拆换门板或者门框，后期维护的成本很低。

从安装边界来看，这款检修门的门框采用圆筒段对接结构，安装时只需要在料斗或者溜管的对应位置开出与圆筒段外径匹配的圆形孔，将圆筒段插入开孔后做环缝焊接就可以完成固定，不需要额外做复杂的法兰对接结构，安装适配性很强，不管是碳钢材质的料斗还是不锈钢材质的食品级料仓，都可以根据母材材质选择对应材质的检修门做焊接安装。门板的翻转角度可以达到110度以上，开启后不会因为自重出现自行回落的问题，铰链位置做了限位结构，翻转到最大开度时会被限位块卡住，不需要额外设置支撑构件来固定开启状态的门板，能减少运维操作时的安全隐患。

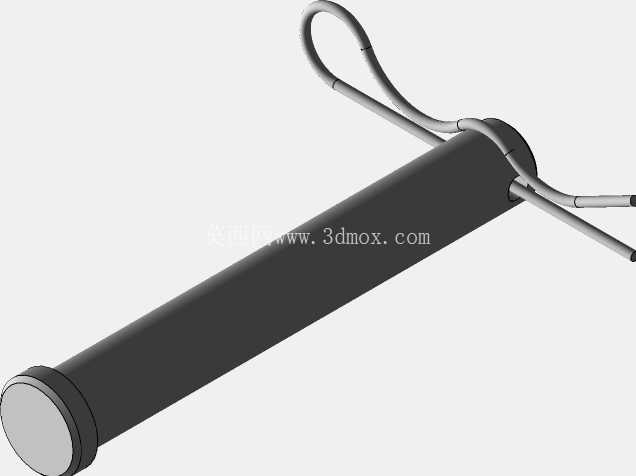

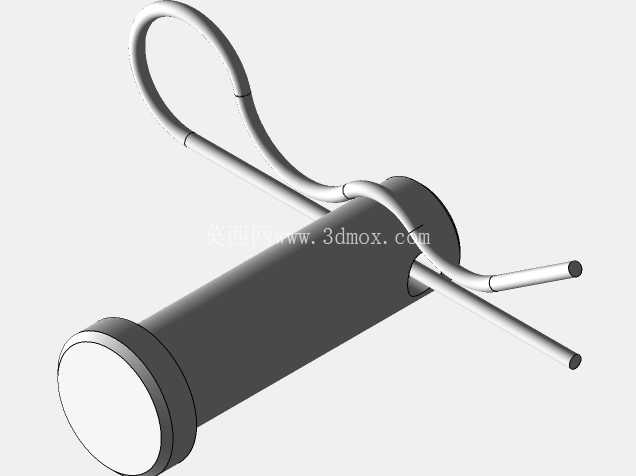

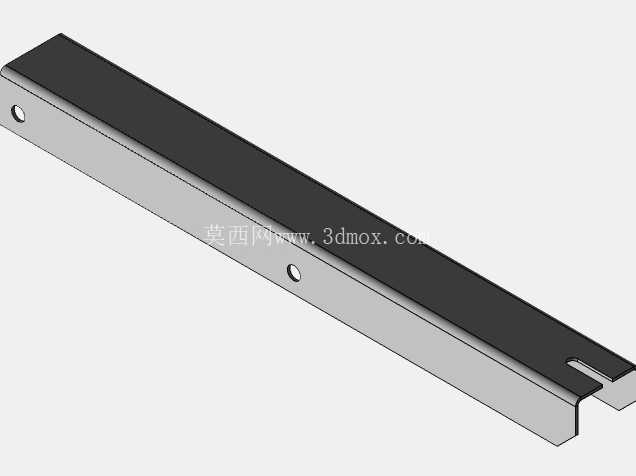

设计过程中针对门板的受力做了针对性的强化，门板采用带折边的冲压结构，相比平板结构的抗变形能力提升40%以上，在料仓内部物料堆积挤压门板的工况下，不会出现门板凹陷导致密封失效的问题。铰链的销轴采用可拆卸结构，当门板或者密封件出现严重磨损需要整体更换门板时，只需要抽出销轴就可以将门板从门框上拆下，不需要切割焊接结构，现场更换的操作难度很低。锁紧手柄的握持位置做了防滑的滚花处理，即使操作人员佩戴劳保手套，也能稳定施力扳动手柄，不会出现打滑的问题。

在实际的工况适配中，这款检修门可以适配粒径不超过100mm的散状物料输送场景，不管是粮食、塑料粒子、建材砂石还是化工粉体的储料料斗，都可以根据实际的料压大小选择对应壁厚的版本，常规壁厚的版本可以适配料柱高度不超过10米的料仓使用，如果是更高料压的工况，只需要加厚门板和门框的板材厚度，不需要改动整体的结构形式，结构的拓展适配性很强。相比传统的螺栓压紧式检修门，这种快开结构的检修门在需要频繁开启的运维场景下，能大幅降低运维人员的劳动强度，同时减少因为密封面安装不到位导致的漏料问题，整体的结构可靠性更高，长期使用的维护成本更低。
