锅炉配套多层工业操作平台及楼梯结构

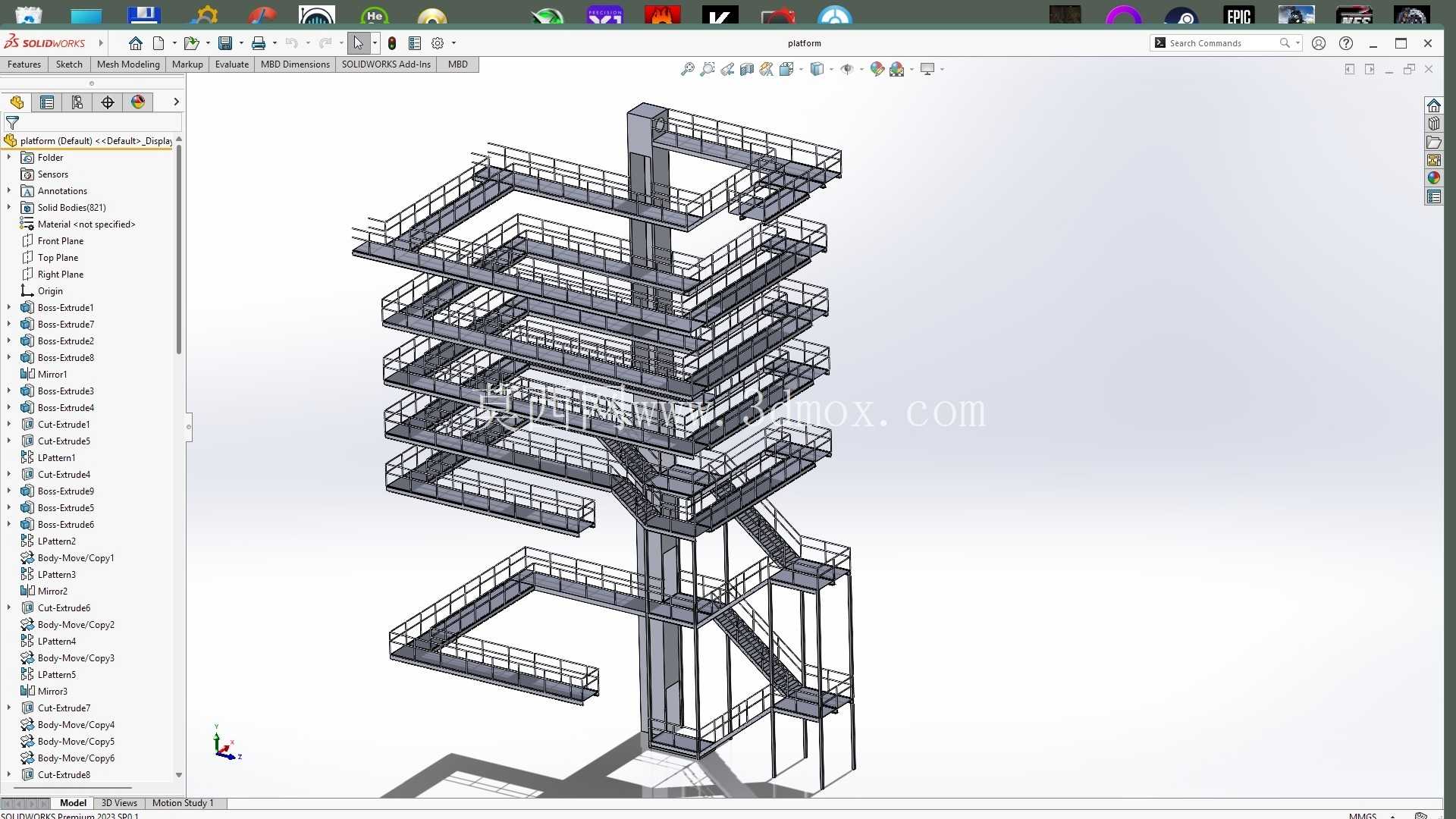

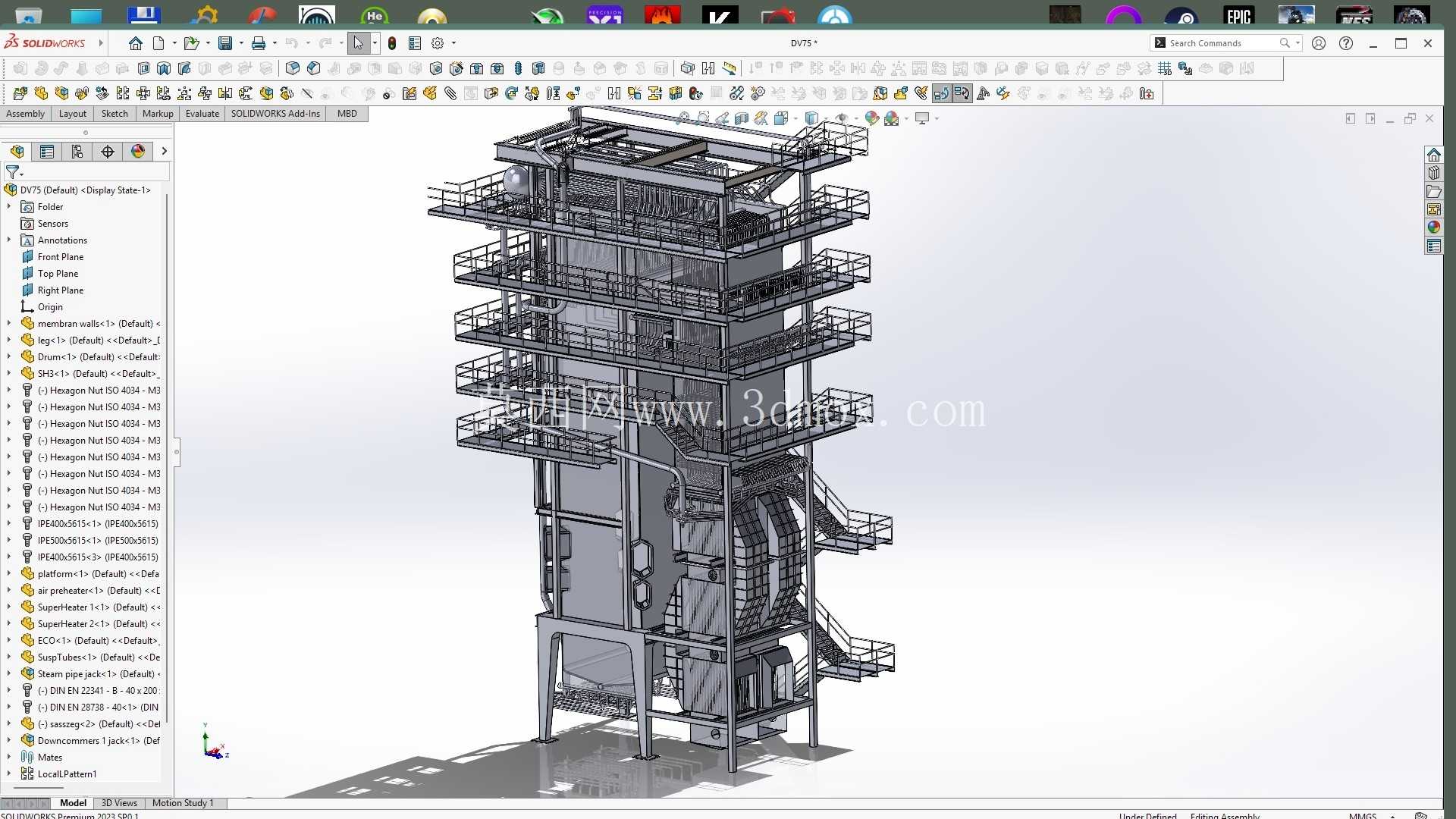

　　这套多层钢架结构主要服务于立式工业锅炉的日常运维与设备巡检作业，在锅炉本体周边搭建分层作业面，解决高耸设备不同高度位置的操作可达性问题。从结构布局来看，整体以中心竖向承重柱为核心承载单元，各层平台沿锅炉外围环形或半环形布置，相邻平台之间通过折返式钢楼梯连通，所有临边位置均设置标准化防护栏杆，避免作业人员高空坠落风险。设计阶段首先要核对锅炉本体的外围轮廓尺寸，预留出设备保温层、管道接口、仪表安装的操作空间，平台内边缘与锅炉外壁的净距控制在合理范围，既不能过宽导致物料掉落缝隙，也不能过窄影响保温层后续施工与维护。

　　各层平台的标高设置完全匹配锅炉的检修点位分布：人孔门位置预留足够的站立操作空间，吹灰器、阀门组所在高度设置加宽操作面，方便操作人员开关阀门、拆装检修部件；顶部平台对应锅炉顶部的排气阀、安全阀位置，设置加高防护栏与工具放置区域，避免高空坠物。楼梯段的坡度按照工业检修梯标准设置，踏步采用防滑花纹钢板，两侧扶手高度符合安全规范，休息平台的位置避开锅炉管道穿出区域，保证通行路径无遮挡。承重体系采用型钢焊接框架，主梁与中心立柱采用刚性连接，次梁按均布荷载排布，平台面板采用花纹钢板满铺，所有连接节点考虑现场安装的螺栓拼接余量，方便分段运输后现场组装。

　　安装边界方面，底部立柱与锅炉基础的预埋钢板焊接固定，各层平台外侧预留管道支吊架的连接点位，避免后续管道安装时在已完工结构上二次开孔破坏承重。结构计算时充分考虑各层平台的活荷载取值，检修区域按设备检修时的最大部件重量核算承重，通行区域按人员密集通行荷载核算，同时考虑户外使用时的风荷载影响，保证整体结构的抗侧移刚度。在走道转弯处设置加宽区域，方便检修时小型工具、备件的临时放置，栏杆底部设置挡脚板，防止小物件滑落砸伤下层作业人员。楼梯与平台的连接位置做圆弧过渡处理，避免尖锐棱角磕碰通行人员，所有钢结构表面预留防腐涂装的工艺余量，适配锅炉周边高温、多粉尘的使用环境。

　　不同楼层的平台之间还预留了电缆桥架、仪表管线的敷设通道，沿平台边缘设置专用走线支架，避免管线随意敷设影响通行。针对锅炉运行时的振动传导问题，平台与锅炉本体的连接位置采用柔性支座，避免设备振动直接传递到钢架结构引发共振，同时减少结构振动对作业人员站立舒适度的影响。顶层平台设置吊装锚点，方便后续检修时吊装小型备件，锚点位置经过荷载核算，匹配日常检修的最大吊装重量。整体结构没有多余的装饰性构件，所有杆件均服务于承重、通行、安全防护的核心功能，杆件排布避开锅炉的观察孔、仪表显示面，保证操作人员在平台上可以清晰观察设备运行参数。
