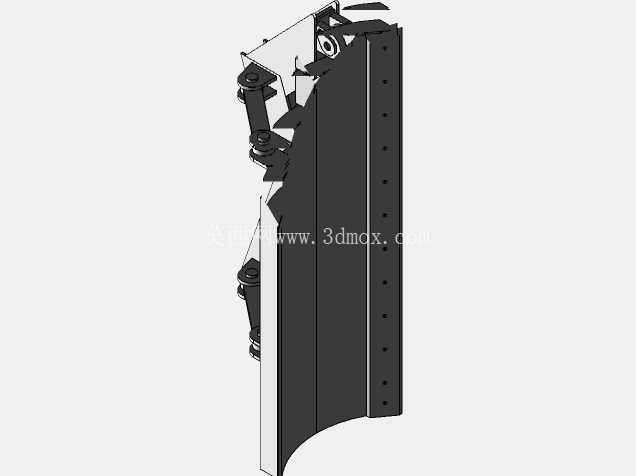

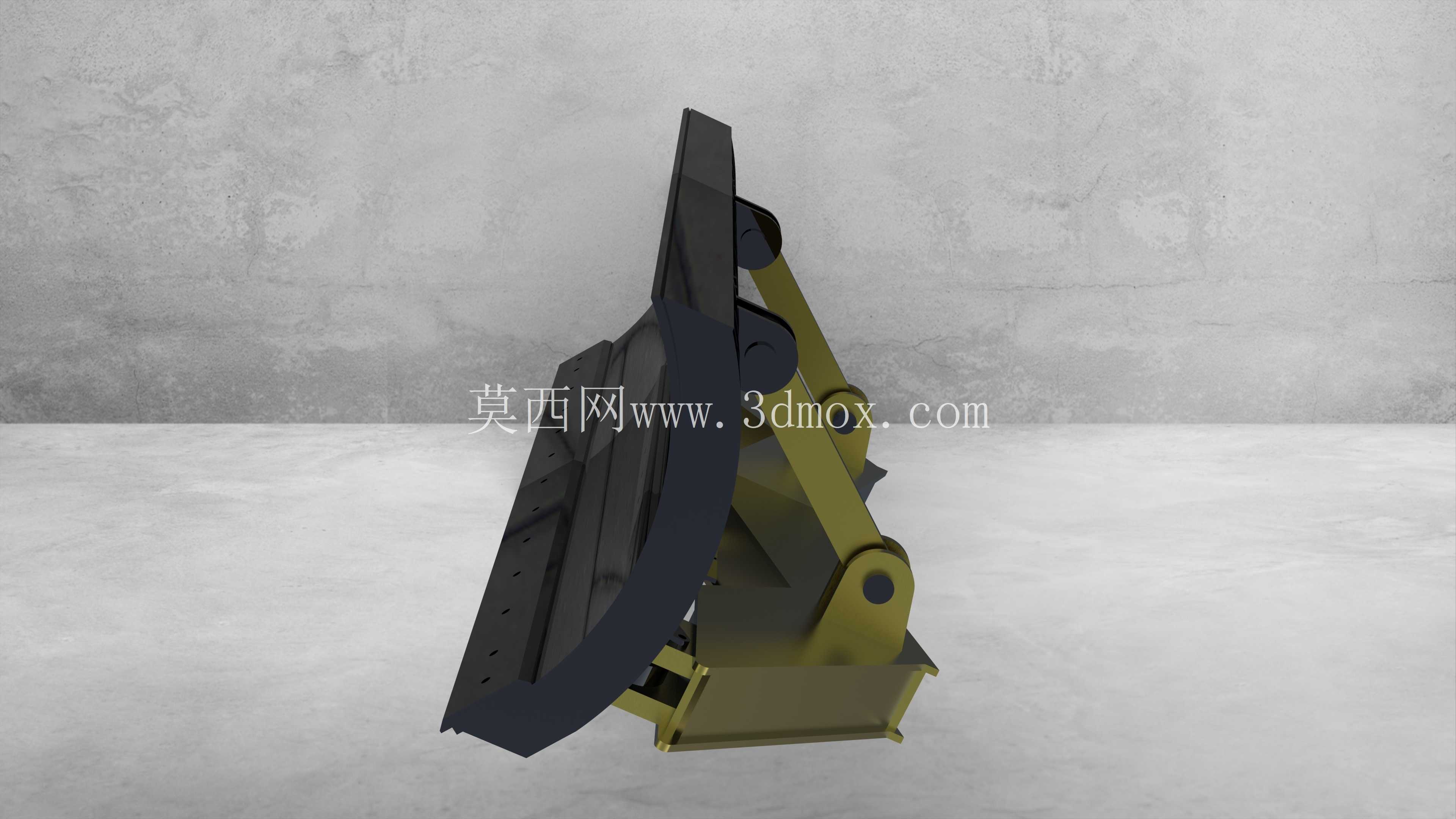

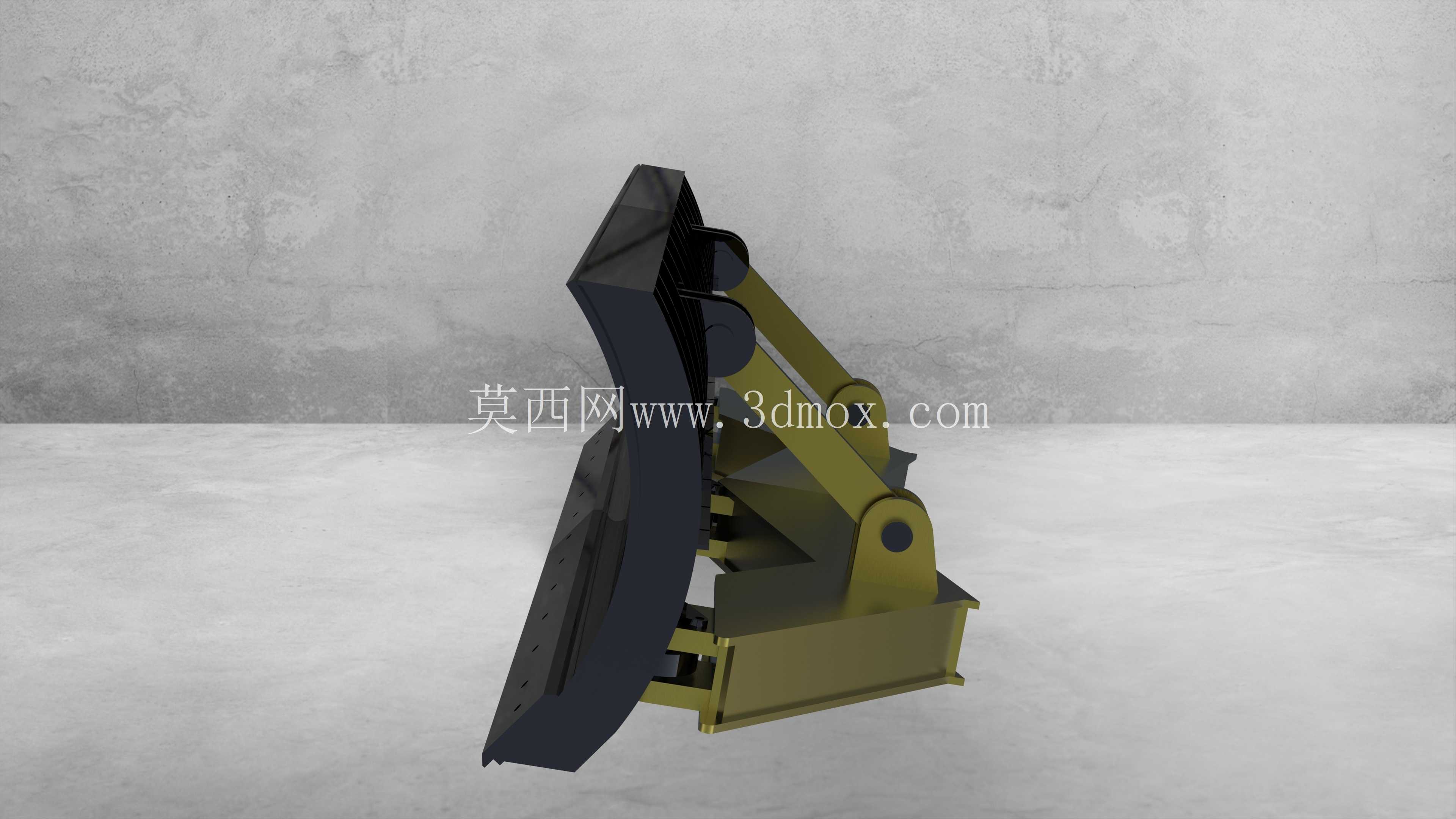

卡特彼勒140H平地机犁附作业装置结构

在道路修筑、场地整平、矿山表层剥离这类需要连续刮削、规整作业面的工程场景里，平地机作为核心的土方整形设备，其前端挂载的附属作业犁具，直接决定了设备对硬质土层、冻土层、铺装层破碎剥离的作业效率。这套适配卡特彼勒140H平地机的犁附作业装置，是针对平地机原有推铲无法完成的深层破碎、垄沟开掘作业开发的扩展属具，在实际作业中，它可以替代传统的单点破碎镐，实现连续的带状切削作业，大幅降低硬质场地预处理的工序时长。

从结构设计逻辑来看，这套犁具没有采用额外的独立动力源，完全依托平地机自身的液压输出接口完成姿态调整与下压力传递，这就要求整个挂载支架的受力路径必须与平地机前端挂载点的额定载荷完全匹配。整个装置的主体承载框架采用箱型焊接结构，所有铰接点位都配置了自润滑衬套，避免野外作业时粉尘进入铰接间隙造成卡滞，同时铰接轴的轴向定位采用了可拆卸的挡板结构，方便现场维护时快速更换磨损衬套，不需要整体拆解支架。犁刀部分采用了500HB耐磨钢作为刃口材料，这种硬度的钢材在应对碎石含量较高的土层时，刃口的磨损速率比普通低合金耐磨钢低40%左右，同时犁刀与主支架之间采用螺栓连接的分体结构，当刃口磨损到极限尺寸后，可以直接在作业现场更换刃板，不需要将整个犁具返厂维修，大幅降低了设备的停机维护时间。

尺寸设计上，这套犁具的有效作业宽度为240厘米，完全匹配140H平地机前轮的轮距宽度，作业时犁削的幅宽刚好覆盖两个前轮之间的作业带，不会出现轮迹带漏刮的情况；装置的整体高度为82厘米，这个尺寸是经过反复校核的：当犁具抬升到最高位置时，最低点距离地面的间隙满足平地机在三级路面上的转场通行要求，不会因为离地间隙过小刮碰到路面凸起；当犁具下放到最大切削深度时，犁刀的入土角度刚好处于28度的最优切削角，这个角度下切削阻力最小，不会出现犁刀被土层顶住无法切入的情况，同时也能避免角度过小造成的刃口异常磨损。

在安装边界的设计上，整个犁具的挂载接口完全匹配140H平地机前端的标准快换挂载点，不需要对平地机的原有结构进行焊接、打孔改造，现场安装时只需要将挂载支架对准平地机前端的连接销孔，插入固定销后连接液压油管即可完成挂载，整个安装过程不需要借助大型吊装设备，两名现场维修人员配合就可以在半小时内完成属具的更换。液压管路的接口采用了与平地机原有液压系统一致的快插接头，同时在管路的最高位置设置了排气口，避免安装后管路内存在空气造成犁具动作卡顿。

从作业功能来看，这套犁具除了可以完成常规的土层切削、开沟作业外，还可以通过调整铰接油缸的行程，改变犁刀的侧向倾斜角度，在道路边坡修整作业中，可以直接刮出符合设计坡度的斜面，不需要人工配合修整。犁刀的背部设计了加强筋结构，在遇到地下埋藏的小块硬质石块时，加强筋可以分散犁刀受到的冲击载荷，避免犁刀板出现变形开裂。整个支架的受力分析完全按照平地机最大液压输出力的1.5倍安全系数进行校核，所有焊缝都采用了全焊透结构，在连续重载作业下不会出现焊缝开裂的问题。

在实际的野外作业场景中，这套犁附装置可以帮助平地机完成从表层土刮平到硬质层破碎的全流程作业，不需要来回更换不同的属具，尤其在偏远地区的道路修筑项目中，设备转场和属具运输的成本很高，这种高集成度的附属装置可以大幅减少配套设备的投入。同时犁刀的曲面设计经过了切削阻力优化，作业时土块会沿着犁刀曲面自然翻到作业带的一侧，不会出现土块堆积在犁刀前方造成行进阻力过大的问题，在相同的发动机功率输出下，作业效率比传统的直板式犁具提升20%左右。
