90度转弯滚筒输送线结构设计

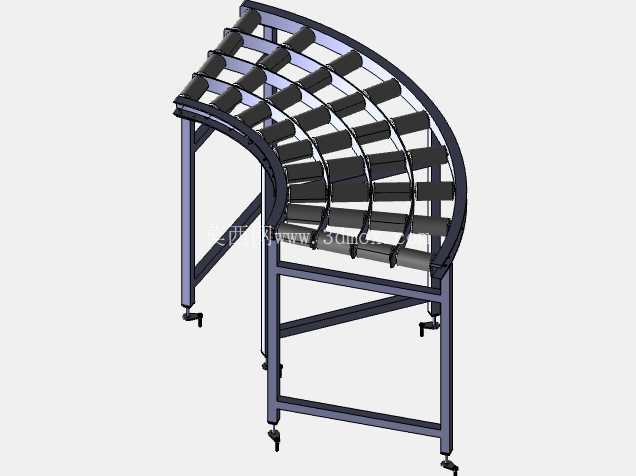

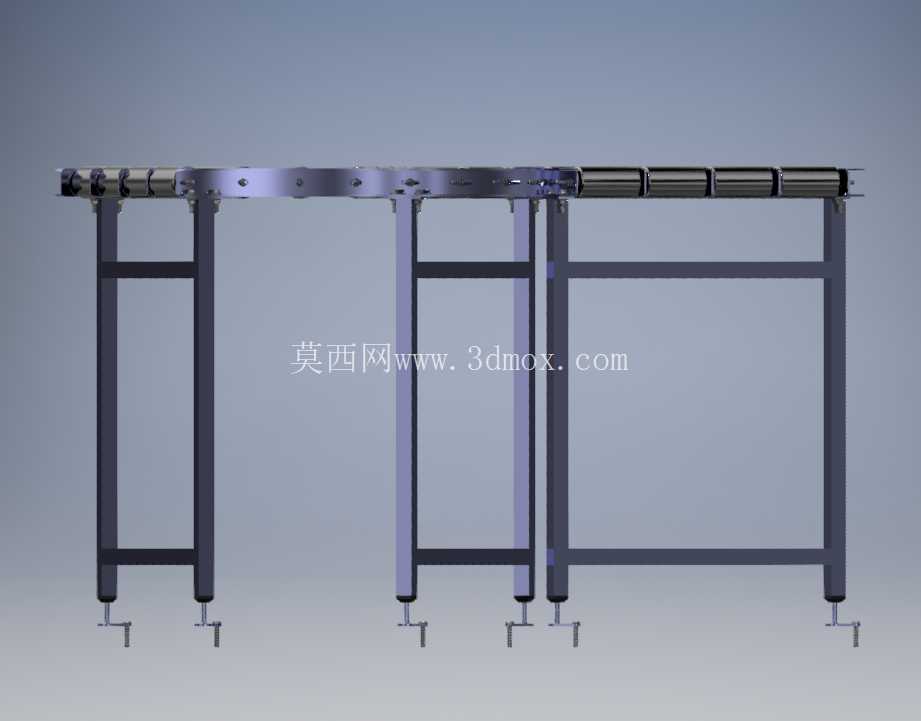

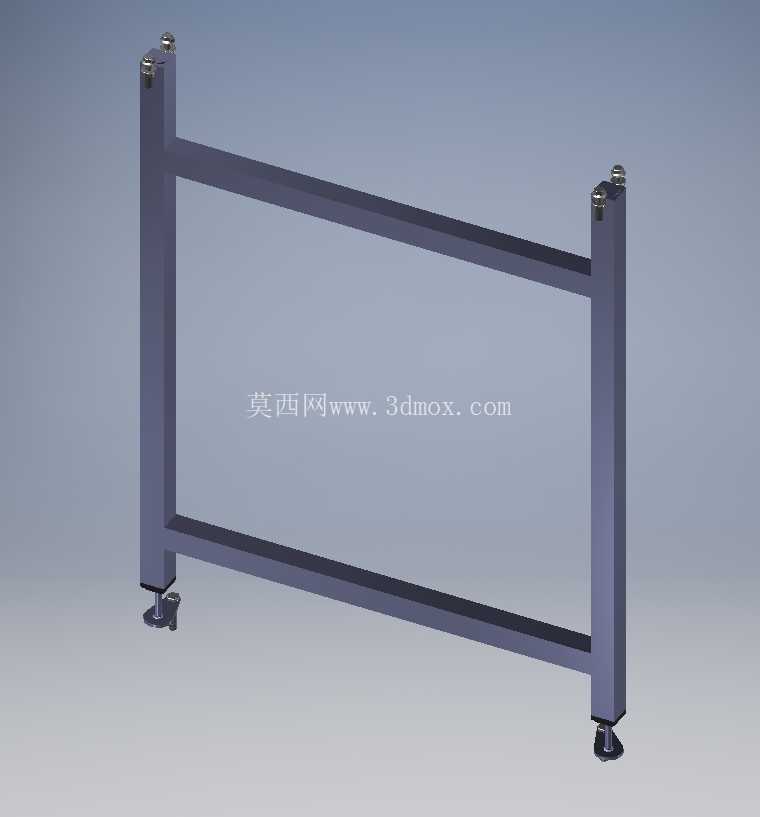

　　在车间物流动线规划里，转弯段的输送设备一直是布局里的核心衔接节点，尤其是生产区域存在直角动线转向需求时，这类90度转弯滚筒输送结构能直接打通两段垂直排布的直线输送线，避免物料在转角处需要人工中转搬运的冗余环节，在包装生产线、零部件加工流转线、仓储分拣区都有极高的应用频次。这套转弯滚筒输送结构采用锥形辊筒排布逻辑，和普通直线段等径滚筒不同，转弯段的每根辊筒都按照转弯半径做锥度匹配，内弧侧辊筒直径小、外弧侧直径大，能保证物料在通过转弯段时，内外侧线速度匹配，不会出现物料因为内外侧速度差被甩偏、卡滞甚至滑落的问题，对于箱装件、规则结构的工业零部件、工装托盘这类底面平整的输送对象，适配性非常好。从结构框架来看，整体采用方管焊接机架，支腿底部配置可调脚杯，安装时可以根据现场地面的平整度调整支腿高度，保证整个输送面的水平度，避免因为机架倾斜导致物料在输送过程中出现偏移；机架内侧设置横向斜撑加固，抵消辊筒承载时产生的侧向力矩，即使输送重量偏大的金属工件，机架也不会出现晃动变形。辊筒的排布间距按照常规输送物的最小底面尺寸设计，保证输送过程中任何位置都至少有三根辊筒同时接触物料底面，避免小件卡入辊筒间隙，也能减少输送过程中的颠簸。

　　设计时首先要确定的是转弯内半径参数，这个参数直接决定整个转弯段的占地边界，通常内半径要匹配输送物料的最大长度，避免长度较大的物料在转弯时和内侧机架发生刮碰；转弯段的两端接口尺寸和常规直线滚筒线完全通用，可以直接和同宽度的直线输送段拼接，不需要额外做转接结构，现场安装时只需要对齐接口、固定连接螺栓就能完成组装，大幅缩短产线搭建的周期。辊筒和机架的连接采用快拆式轴座结构，后期维护时如果单根辊筒出现磨损，不需要拆解整个机架，只需要拆下对应轴座的固定件就能快速更换辊筒，减少设备停机维护的时间。

　　整个输送面的高度可以根据前后衔接的设备高度做定制调整，既可以单独作为转角输送单元使用，也可以多段拼接组成完整的环形输送回路，在自动化生产单元里，还可以在转弯段的外侧加装导向护栏，进一步避免物料在转弯离心力作用下偏移掉落，护栏的高度可以根据输送物料的高度灵活调整，适配不同规格的输送对象。和皮带转弯机相比，滚筒式转弯结构的承载能力更强，耐磨损性能更好，接触金属工件的尖锐边角也不容易出现皮带划伤破损的问题，更适合金属加工、重型零部件装配这类工况；同时滚筒之间的间隙可以漏下加工过程中掉落的切屑、灰尘，不会像皮带结构那样积存杂物，日常清理维护的工作量更小。

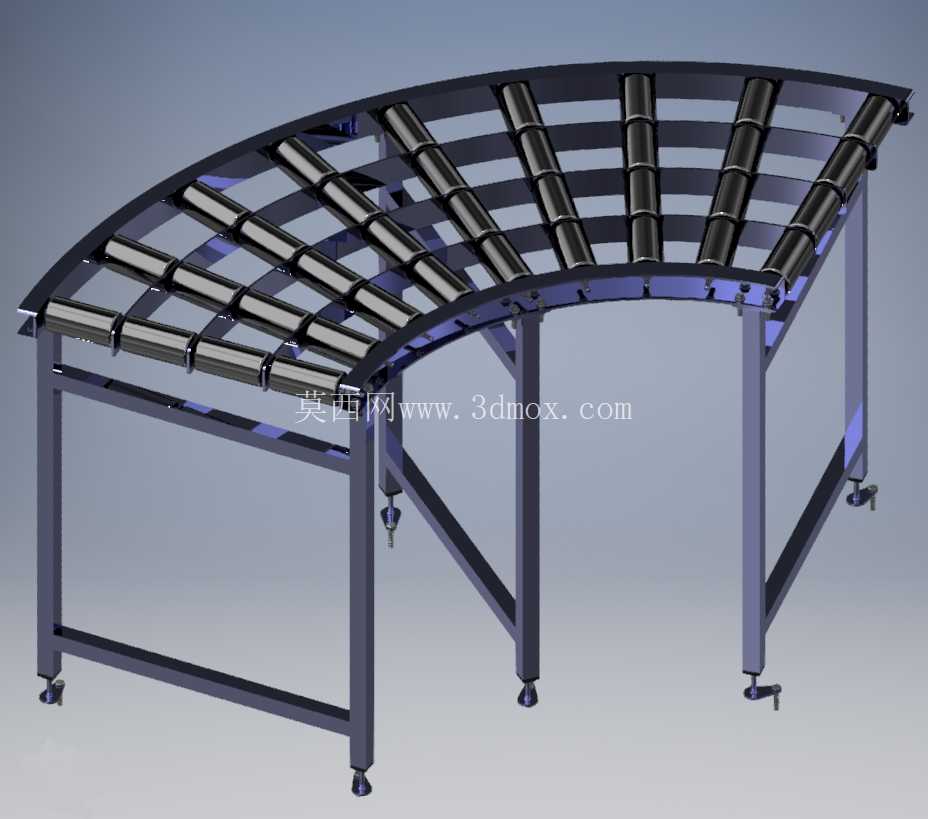

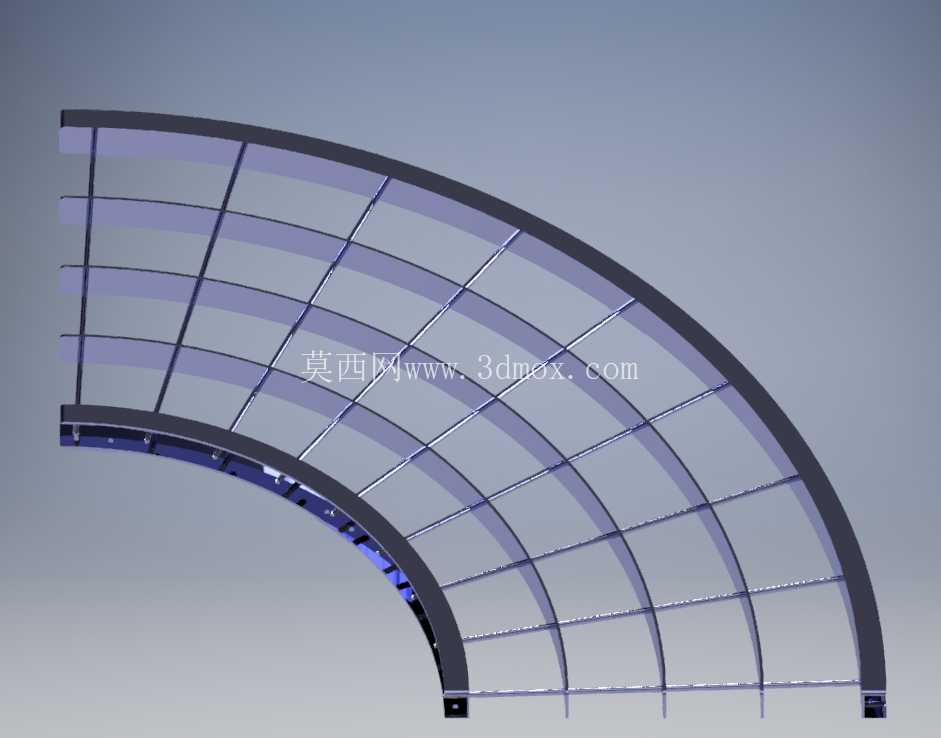

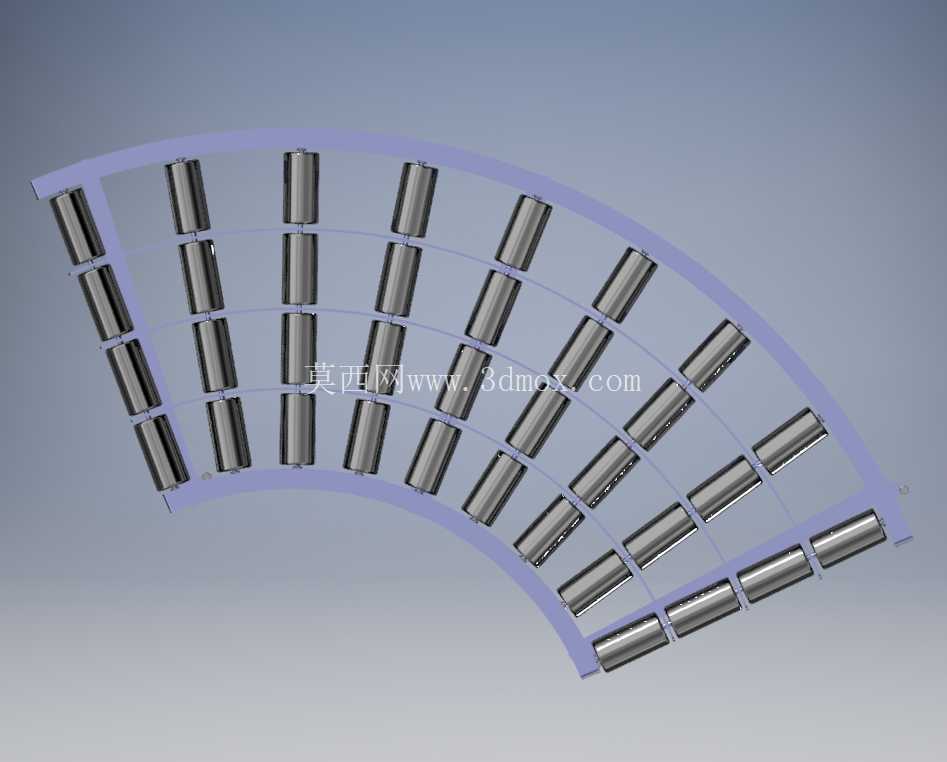

　　在做三维建模时，每根锥形辊筒的锥度都严格按照转弯半径做参数化匹配，保证所有辊筒的上母线处于同一圆弧面上，不会出现高低差导致物料输送卡顿；机架的安装孔位都预留了足够的调节余量，现场安装时即使存在小范围的尺寸误差，也可以通过孔位调整完成装配，不需要二次现场加工。支腿的排布位置避开了两端的接口区域，拼接直线段时不会出现支腿干涉的问题，整个设备的底部预留了足够的空间，方便现场布置线缆、气路等配套管线，也便于清洁人员清理设备下方的地面杂物。
