德标DIN2510带双六角螺母双头螺柱

在石油炼化、天然气长输管线、化工反应装置、火力发电汽水管道这类高压高温工况的法兰连接场景中，普通全螺纹螺栓往往难以兼顾两端不同的配合需求——一端需要拧入设备本体的螺纹孔实现永久定位，另一端需要配合螺母实现法兰的预紧与拆装，这时候双头螺柱就成了法兰连接的核心紧固件，而DIN2510标准的带双六角螺母双头螺柱，正是针对这类严苛工况设计的专用连接件。

从实际使用场景来看，这类螺柱主要应用在Class150到Class2500压力等级的高压法兰连接中，尤其是介质温度超过300℃、存在温度循环波动的管线，比如电厂的主蒸汽管道法兰、炼化装置的加氢反应器出入口法兰、天然气长输管线的站场截断阀法兰，这类场景不仅要求连接件有足够的拉伸强度承受内压产生的轴向拉力，还要能抵抗高温下的应力松弛，避免法兰密封面泄漏。和普通单头螺栓不同，双头螺柱的两端螺纹长度是经过严格匹配的：拧入端的螺纹长度刚好适配设备本体螺纹孔的深度，不会出现拧入过深顶坏孔底、或是拧入过浅啮合牙数不足导致滑牙的问题；螺母端的螺纹长度则预留了足够的调节余量，既能满足法兰密封垫的压缩量要求，也能在后期检修时留出螺母的拆装空间，不会因为螺纹外露长度不足导致扳手无法卡合。

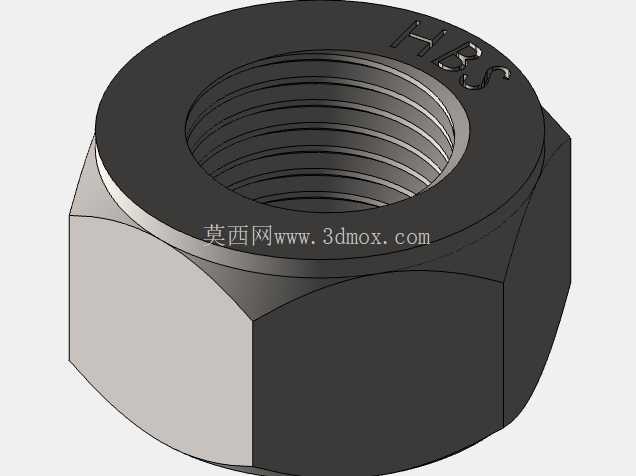

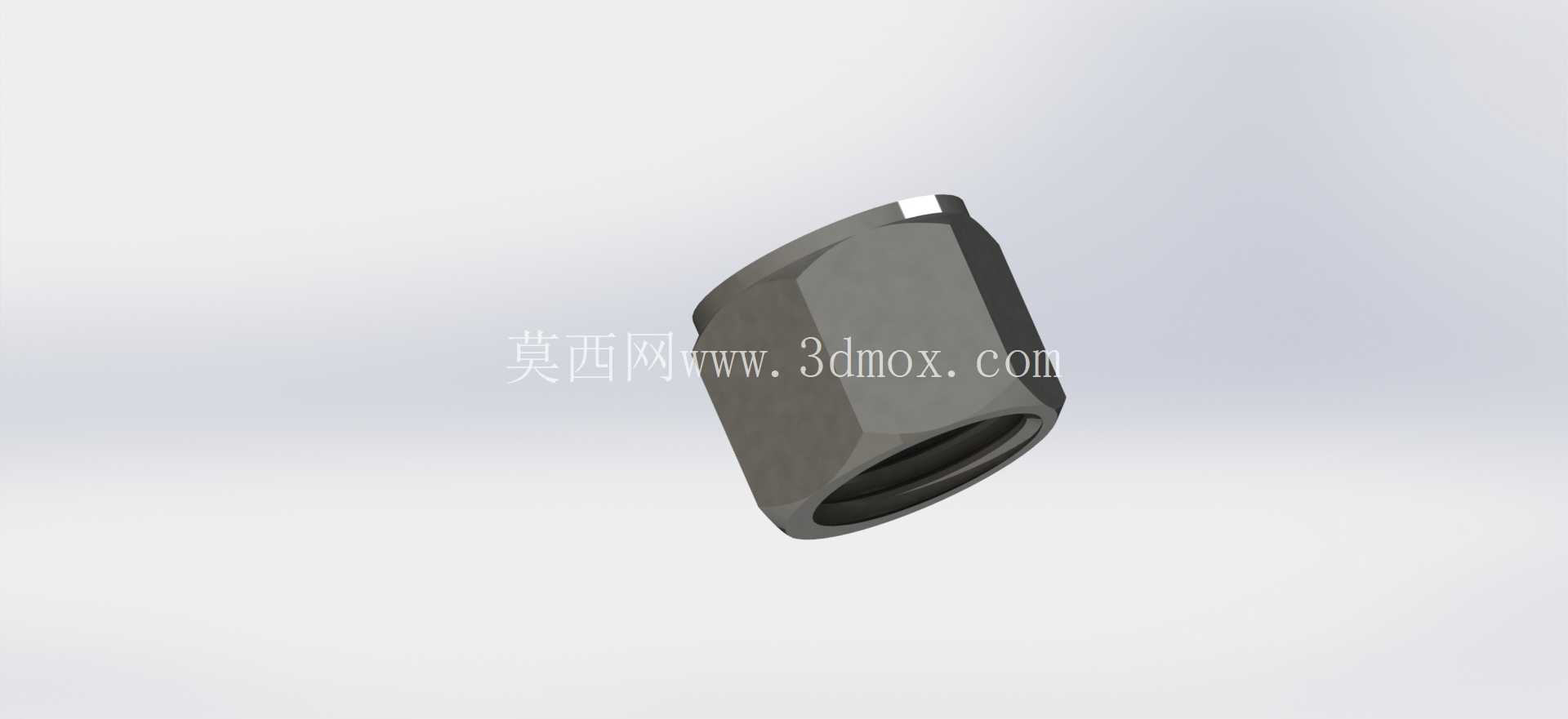

从设计思路上看，这款螺柱完全遵循DIN2510标准的核心要求，杆身采用等直径设计，没有多余的轴肩或缩颈，避免了截面突变带来的应力集中——在高压高温的交变载荷下，应力集中是紧固件断裂的主要诱因之一，等直径杆身可以让拉伸应力均匀分布在整个杆体上，大幅降低疲劳断裂的风险。两端的螺纹采用大平面宽度的牙型设计，和普通公制螺纹相比，牙底的圆弧半径更大，能有效分散螺纹牙根部的应力，同时螺纹和螺母的啮合接触面积更大，预紧时的受力更均匀，不会出现局部牙型过载变形的问题。配套的两个六角螺母采用和螺柱同等级的材料制造，螺母的对边尺寸、厚度都严格匹配标准要求，既能保证扳手卡合时不会打滑，也能让螺母的承压面和法兰面充分贴合，避免预紧时出现偏载。

从安装边界来看，这款螺柱的尺寸公差控制非常严格，杆身的直线度误差控制在0.1mm/m以内，穿入法兰螺栓孔时不会出现卡滞，即使是多组螺柱同时安装的大口径法兰，也能保证所有螺柱顺利穿入。拧入端的螺纹收尾采用退刀槽结构，不会在螺纹末端出现不完整牙型，拧入设备本体螺纹孔时可以完全拧到底，保证啮合牙数达到标准要求的8牙以上，确保连接强度。螺母端的螺纹末端做了倒角处理，不仅方便螺母的旋入，也能去除螺纹末端的毛刺，避免安装时划伤螺母的螺纹牙型。在实际安装时，需要按照对角顺序分次预紧，预紧力按照材料等级对应的扭矩值控制，两个螺母可以采用双螺母防松结构，在振动较大的管线场景下，还可以配合止动垫圈使用，进一步提升防松性能。

从功能特性来看，这款螺柱的材料通常选用耐高温的合金钢材质，经过调质处理后具备良好的综合力学性能，在高温下依然能保持足够的屈服强度，不会因为长期高温运行出现应力松弛导致预紧力下降。杆身表面做了氧化处理，具备一定的防锈能力，在户外安装或短期存放时不会出现锈蚀，同时表面粗糙度控制在Ra3.2以内，和法兰螺栓孔的配合间隙均匀，不会因为表面粗糙导致穿入困难。和普通的双头螺柱不同，DIN2510标准的螺柱对螺纹的精度要求更高，螺纹公差带采用6g/6H配合，螺母和螺柱的配合间隙适中，既不会因为间隙过大导致预紧时受力偏斜，也不会因为间隙过小导致拆装困难，尤其是在长期高温运行后出现轻微氧化的情况下，依然可以顺利拆卸检修，不会出现螺纹咬死的问题。

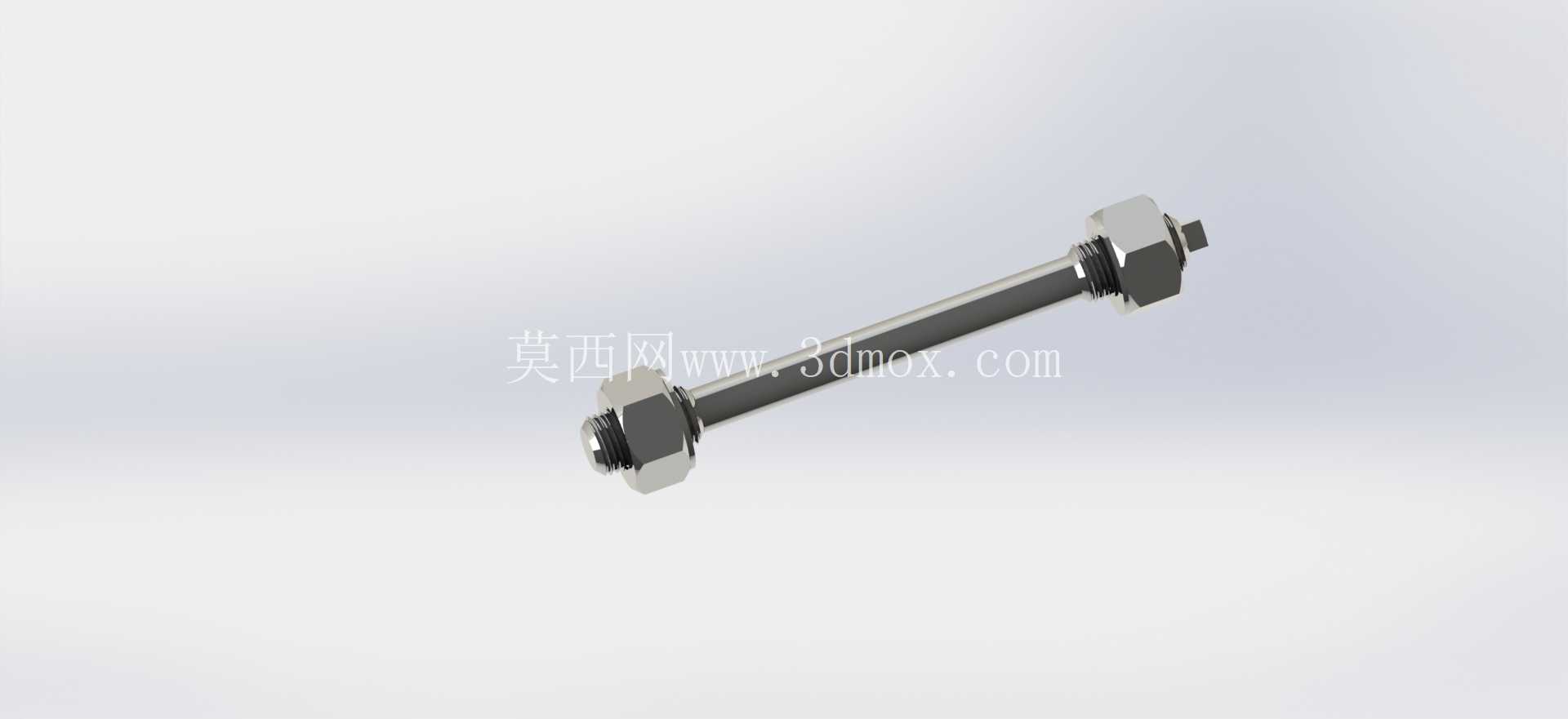

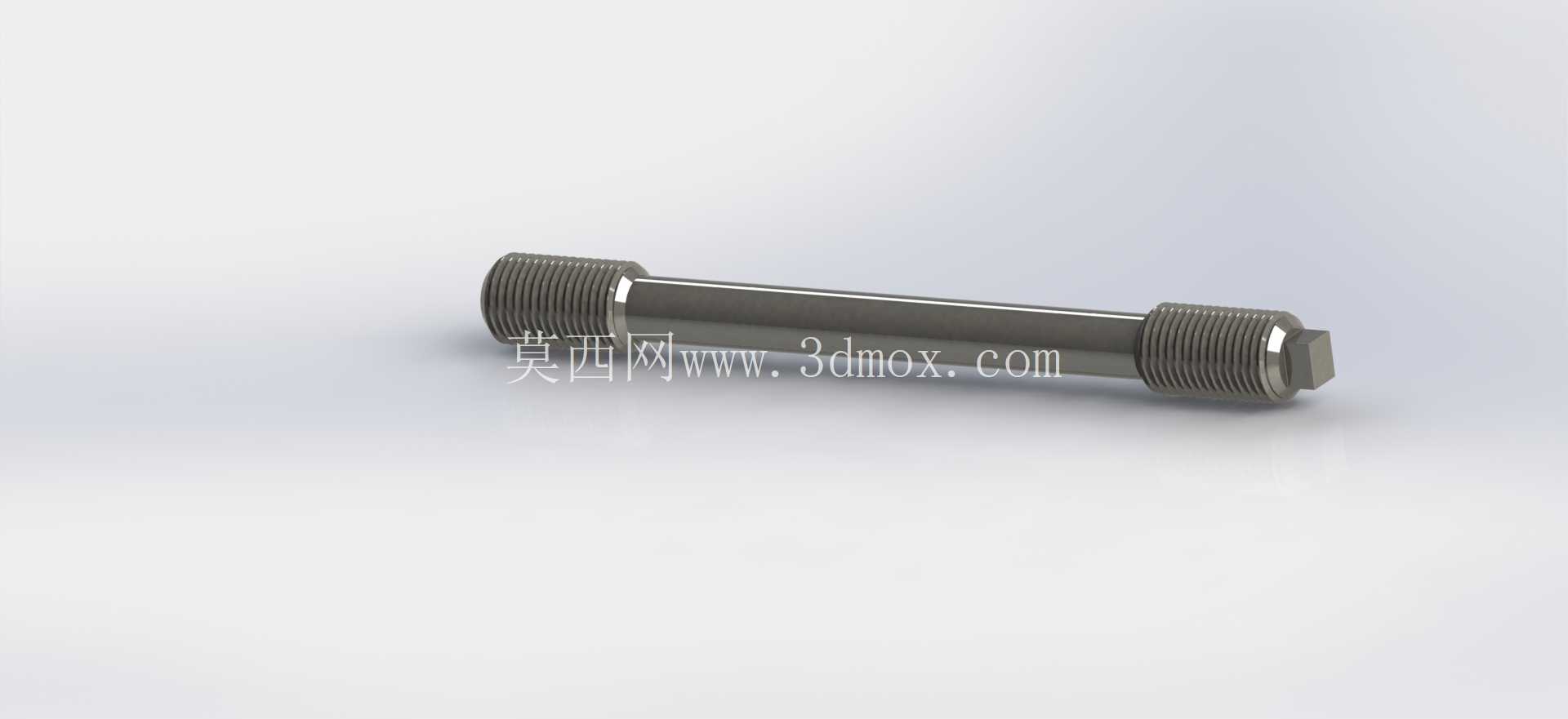

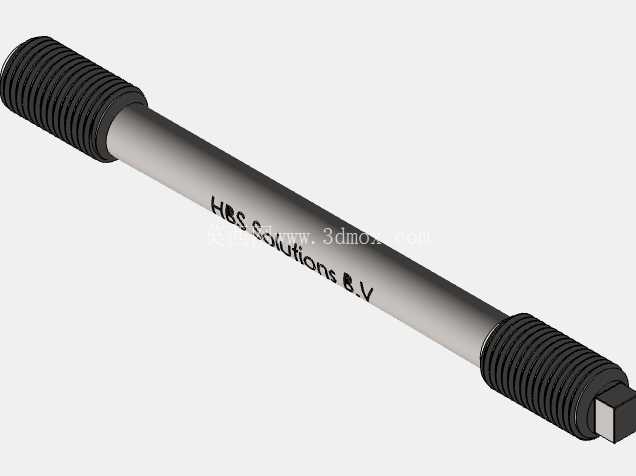

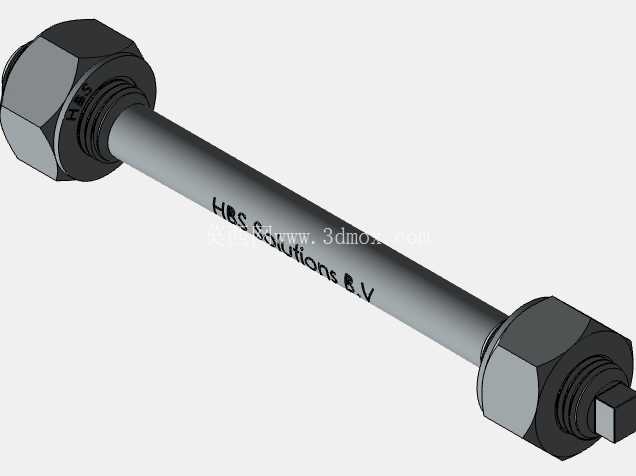

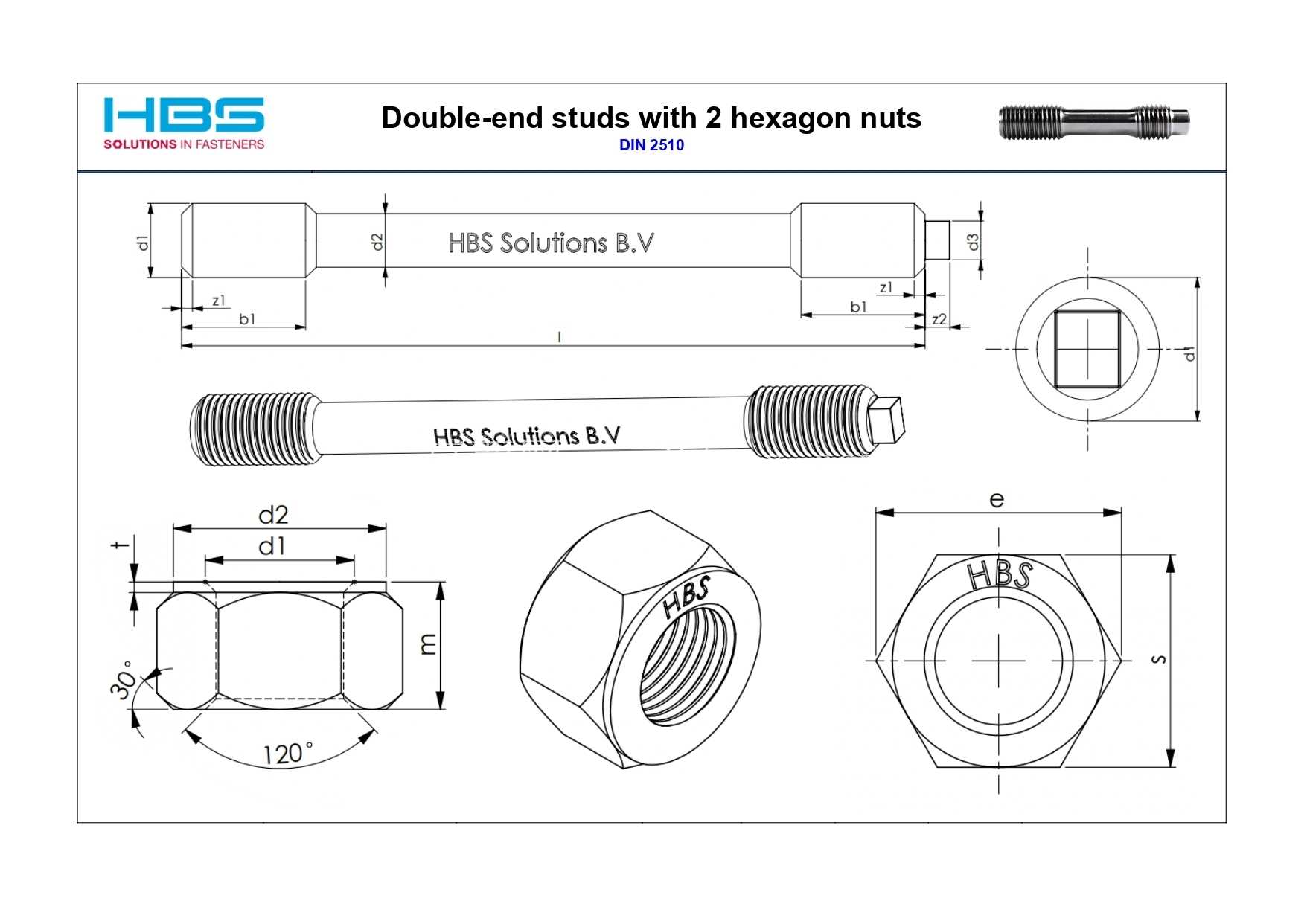

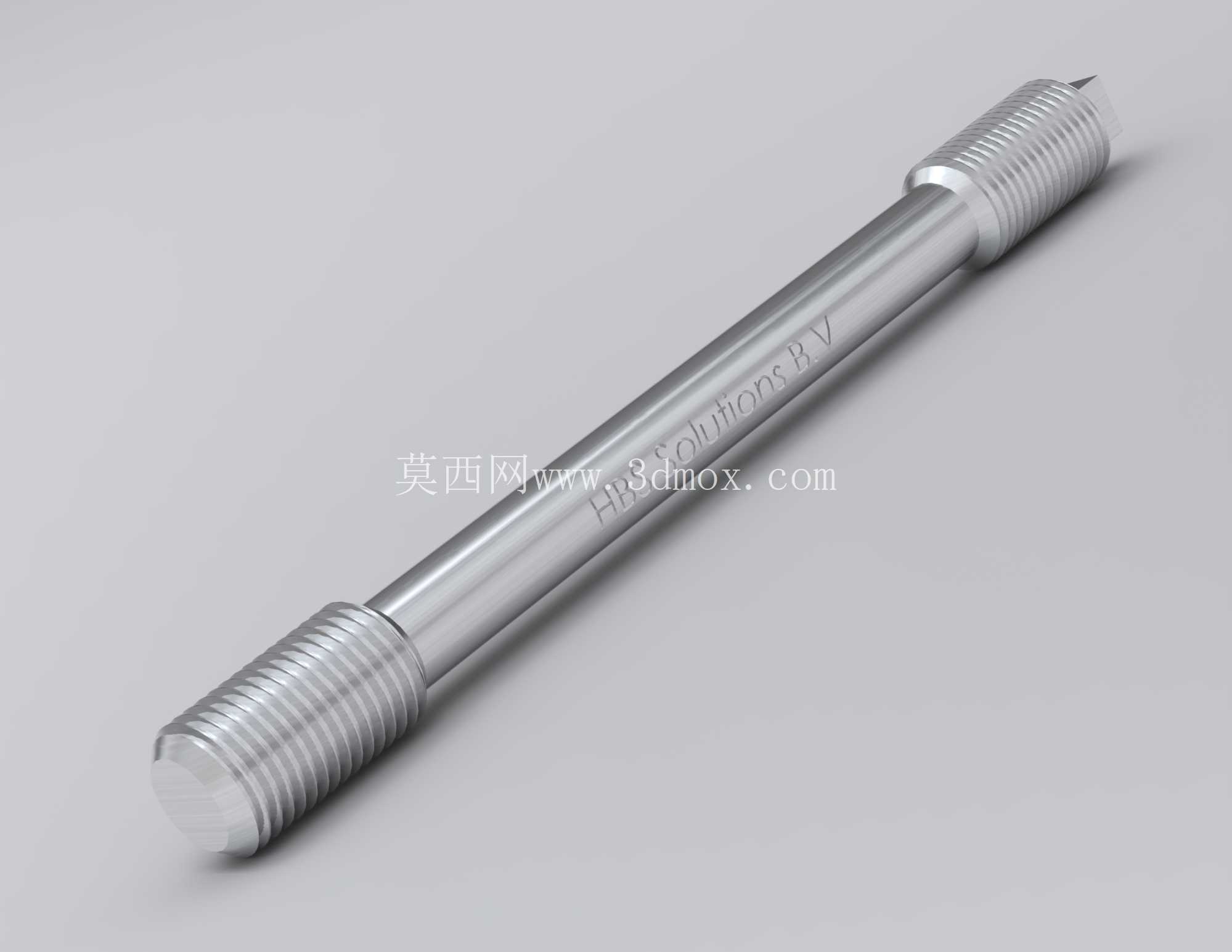

在三维建模层面，这款螺柱的模型完全还原了标准的所有细节，包括两端螺纹的牙型、杆身的倒角、螺母的六角外形和倒角，所有尺寸都严格按照DIN2510标准的参数绘制，没有随意简化结构，在做法兰连接的装配模拟、管线应力分析时，可以直接调用这个模型进行装配，不需要再额外核对尺寸，能有效提升设计效率。尤其是在做高压法兰的密封分析时，准确的螺柱模型可以更真实地模拟预紧力的传递路径，让分析结果更贴近实际工况，避免因为模型简化导致的分析误差。
