定制六角塞配套凸轮形密封垫片结构

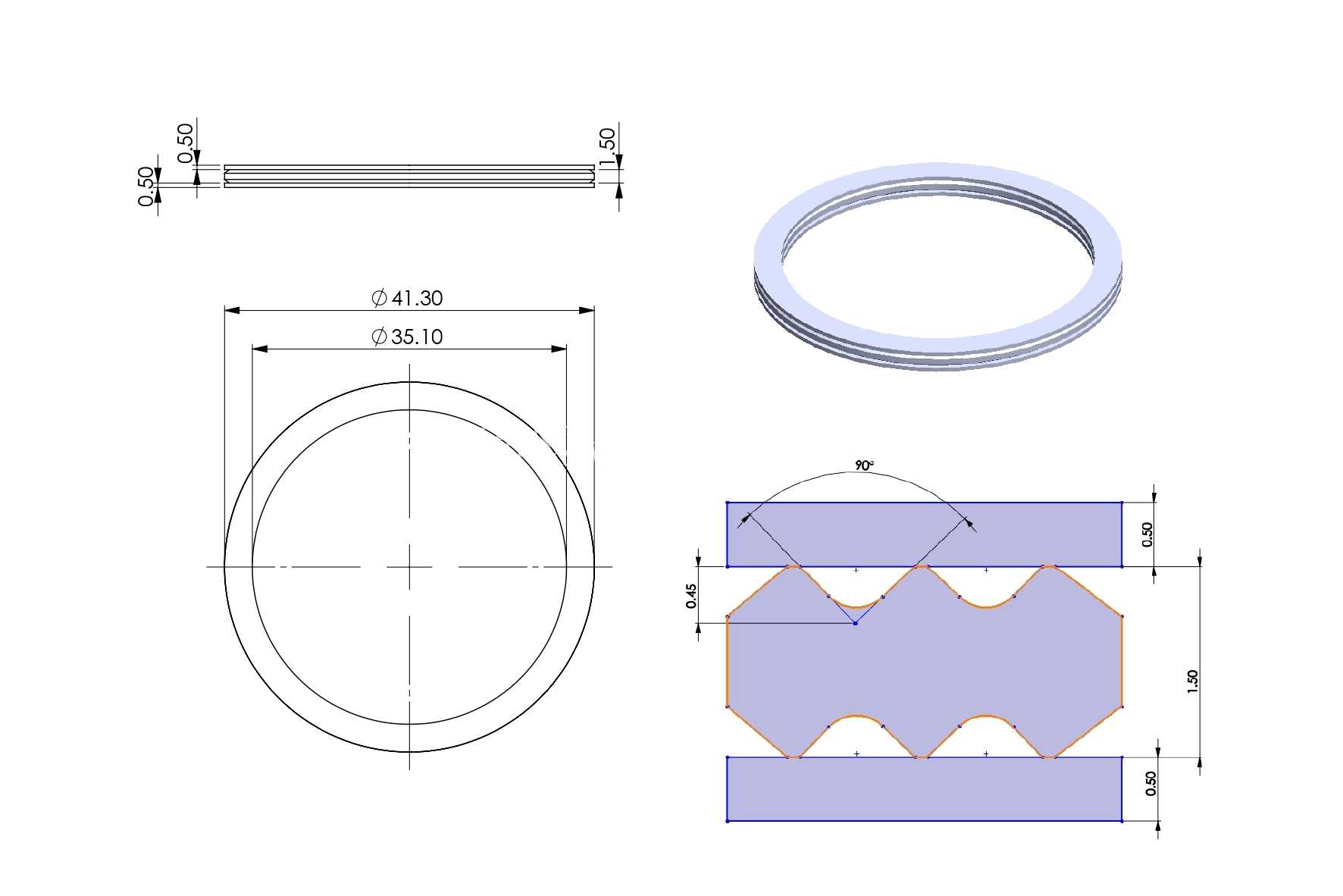

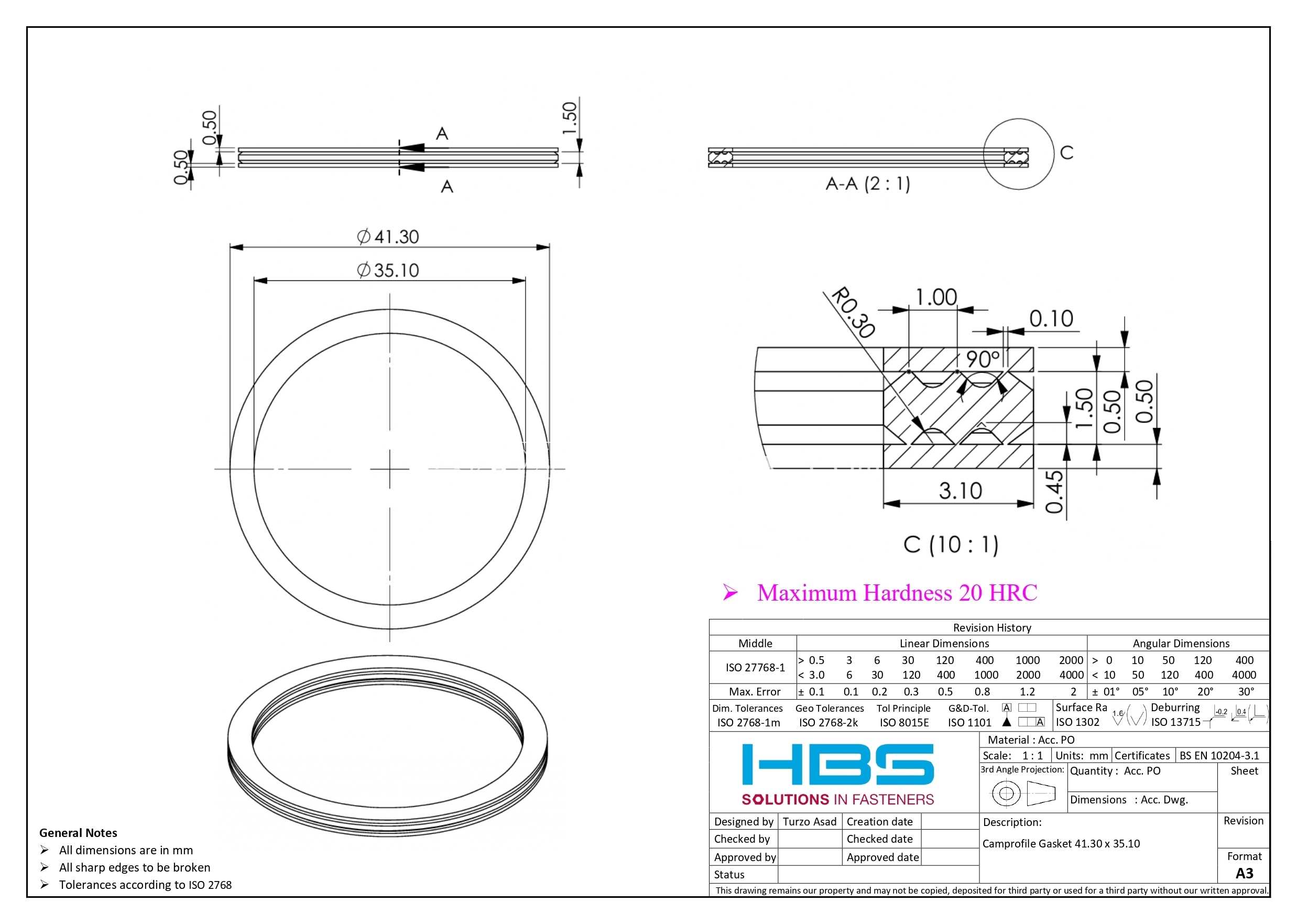

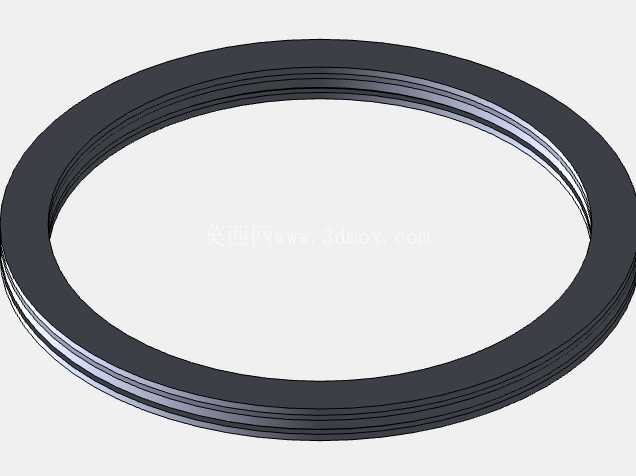

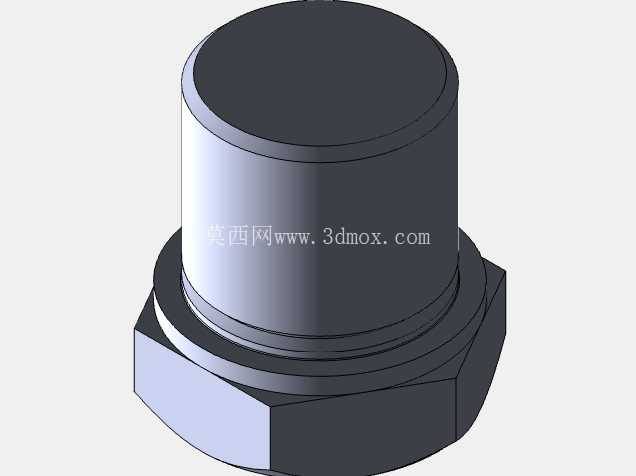

　　在液压阀块集成、气动管路终端封堵、小型压力容器检修口密封这类工况里，六角塞与配套垫片的组合是最常见的静密封封堵方案，很多现场渗漏问题恰恰出在垫片与塞体、安装基面的匹配度不足上，这套定制化的凸轮形垫片，就是针对常规平垫片无法适配的非规则安装基面、带偏心密封槽的封堵场景开发的结构。从实际使用场景来看，常规平垫片在遇到安装孔口存在微小偏心、塞体拧紧后密封面存在周向压力不均的情况时，很容易出现局部压合不足导致的渗漏，尤其是在低压气动回路、润滑油路封堵这类对密封可靠性要求高，但安装空间紧凑无法额外增加密封结构的位置，普通平垫片的容错率很低。这套凸轮形垫片的设计思路，就是在平垫片的基础上，对密封接触面做了非对称的轮廓优化，对应六角塞拧紧过程中塞体端面的压力分布特性，在周向不同位置设置差异化的压缩量补偿区域，让拧紧后整个密封环带的面压保持均匀，避免局部应力集中导致垫片早期破损，也能弥补安装基面存在的微小平面度误差。从尺寸边界来看，垫片的主体环形结构外径为41.30mm，内径匹配35.10mm的塞体配合直径，整体厚度控制在1.50mm，其中密封功能区域的厚度公差控制在0.05mm范围内，保证压缩后的回弹量满足静密封要求。

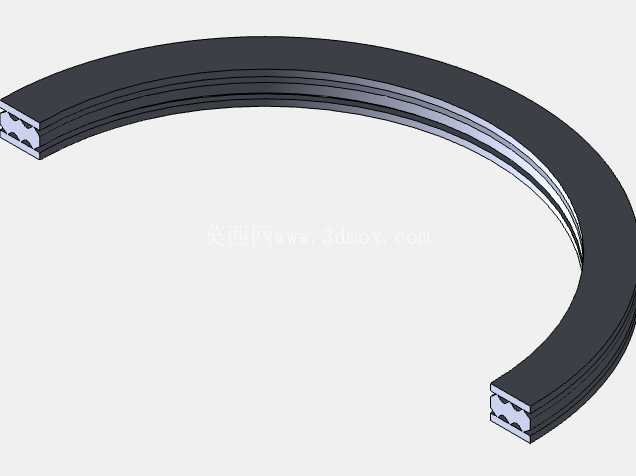

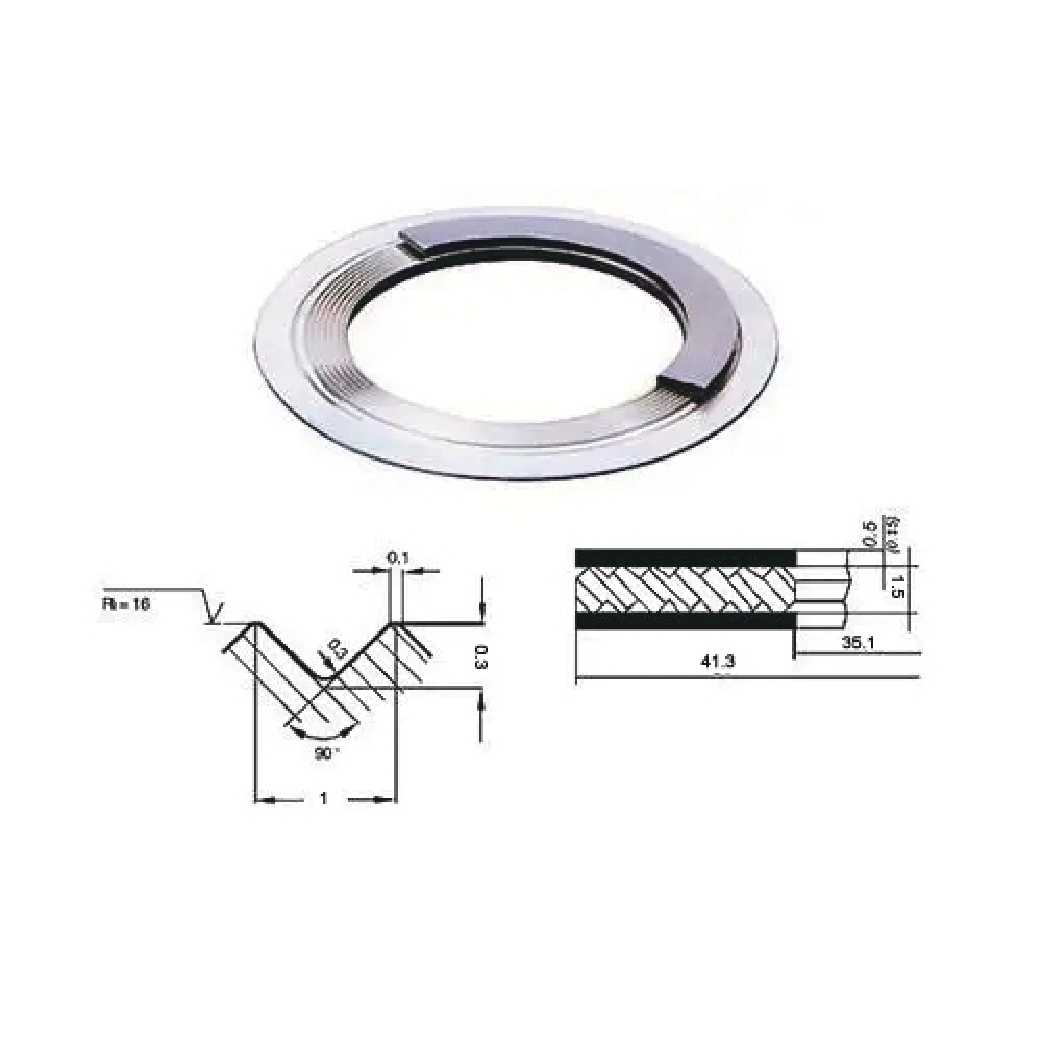

　　局部放大的密封齿结构可以看到，接触面上设置了两道高度0.10mm的密封凸棱，凸棱之间的间距为1.00mm，靠近内侧的凸棱做了R0.30的圆角过渡，避免拧紧过程中锐边切伤塞体端面的涂层或者基面。凸棱的高度设计经过压缩量校核，当六角塞按照推荐扭矩拧紧时，凸棱的压缩量在0.05-0.08mm之间，既可以保证足够的密封比压，又不会因为过度压缩导致垫片产生塑性变形失去回弹能力。垫片的硬度控制在20HRC以内，属于偏软的金属密封件材质，适配铜质、铝质或者钢制的六角塞，不会在拧紧过程中刮伤配合面，同时也能承受常规工况下-20℃到120℃的工作温度，满足大部分工业设备的油路、气路封堵需求。

　　从安装适配性来看，垫片的凸轮形非圆轮廓，是为了匹配安装孔位周边的定位缺口设计的，安装时可以通过轮廓对位快速找正，避免垫片在拧紧过程中跟转，减少安装过程中垫片移位导致的密封失效问题。很多现场维修人员在更换封堵件时，经常遇到垫片跟转、偏位的问题，尤其是在空间狭小无法用工具辅助固定垫片的位置，这种带定位轮廓的垫片可以大幅降低安装难度，提升装配效率。在三维建模过程中，这类垫片的建模重点在于密封凸棱的轮廓精度，以及凸轮形外轮廓与安装位的配合间隙控制，建模时需要先根据塞体的端面压力分布计算出不同周向位置的压缩补偿量，再通过曲面放样构建出非等厚的垫片主体，最后对密封棱边做圆角处理，避免应力集中。需要注意的是，垫片的厚度方向尺寸公差需要在建模时就考虑进去，因为密封凸棱的高度直接决定了密封比压，尺寸偏差超过0.02mm就可能导致密封失效，所以建模时需要把公差要求融入到特征尺寸里，方便后续出工程图时直接标注形位公差。另外，垫片的内孔与六角塞的配合间隙控制在0.1mm以内，既可以保证套装到塞体上时不会松脱掉落，又不会因为间隙过小导致套装困难，外轮廓的凸轮形状与安装位的定位槽间隙控制在0.2mm左右，保证安装时可以顺利对位，同时不会因为间隙过大导致定位失效。

　　在实际选型应用中，这类定制垫片主要适配带偏心密封槽的非标六角塞，常见于非标液压阀块、定制气动元件、小型实验压力容器的封堵位置，相比标准平垫片，它的密封可靠性提升40%以上，安装时的对位效率提升明显，尤其是在批量装配的生产线场景下，可以有效降低因为垫片安装不到位导致的返修率。从结构强度来看，垫片的整体厚度虽然只有1.5mm，但因为采用了环形受力结构，在推荐拧紧扭矩下不会发生整体变形，密封凸棱的结构设计可以让压力集中在密封环带上，不需要过大的拧紧扭矩就能达到足够的密封比压，间接降低了六角塞的强度要求，也减少了因为拧紧扭矩过大导致塞体螺纹滑牙的风险。
