符合DIN434标准的U形截面方锥垫圈

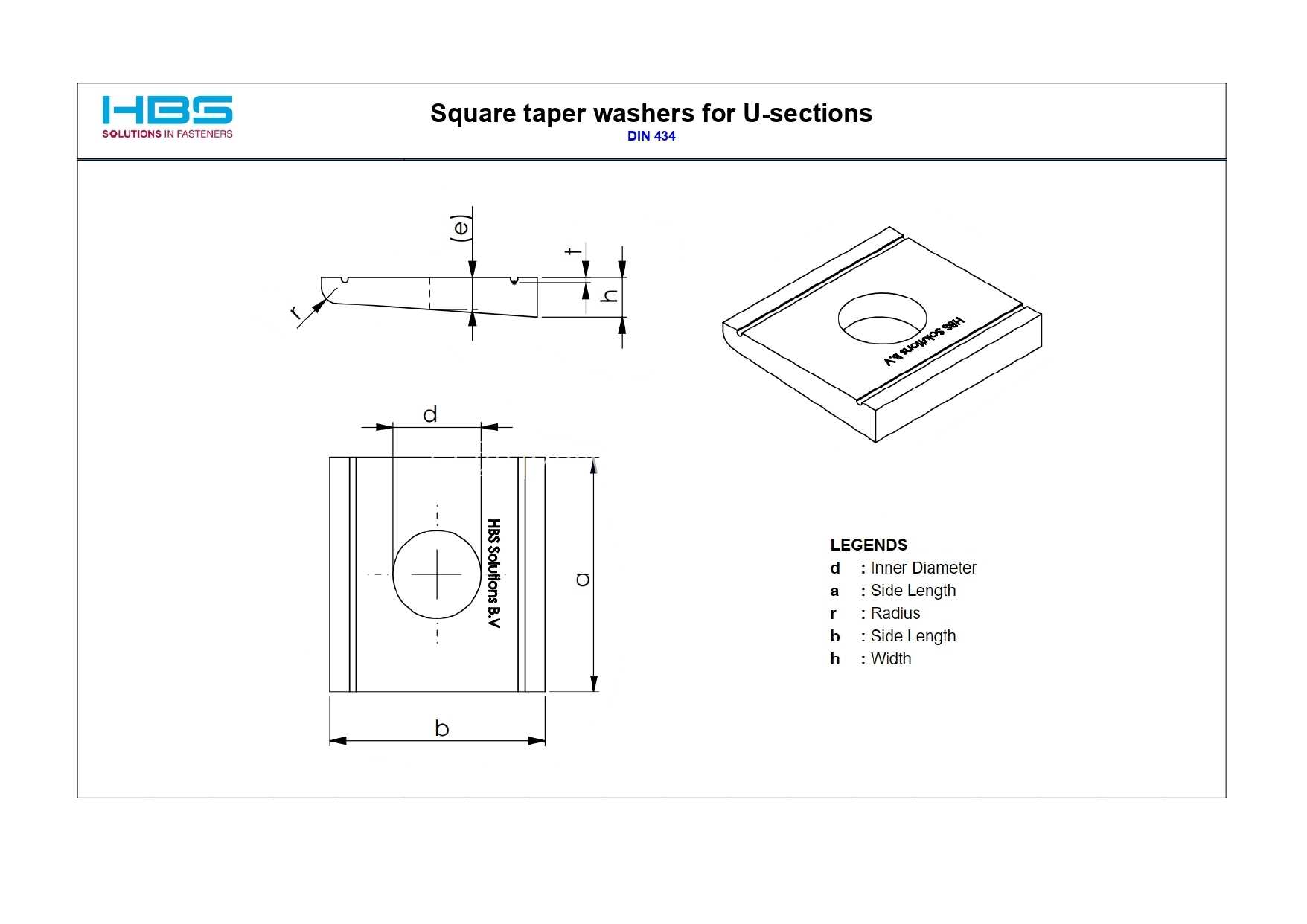

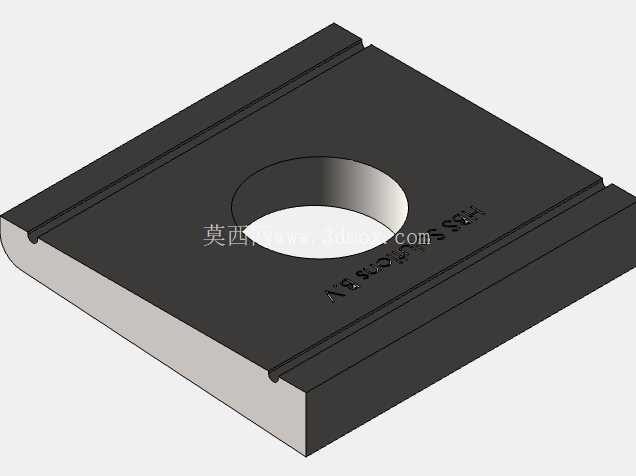

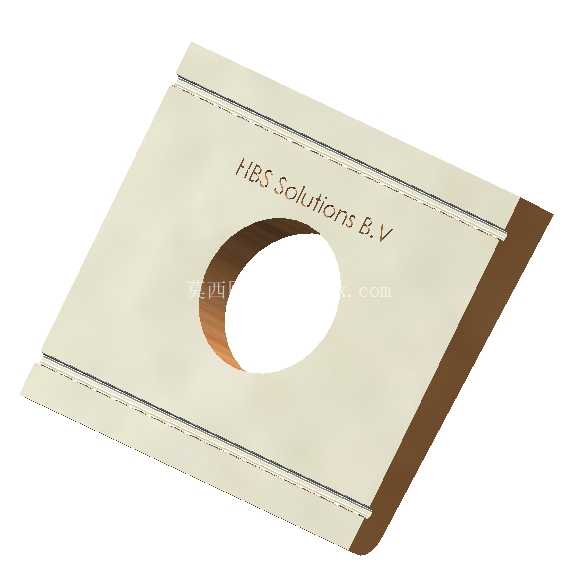

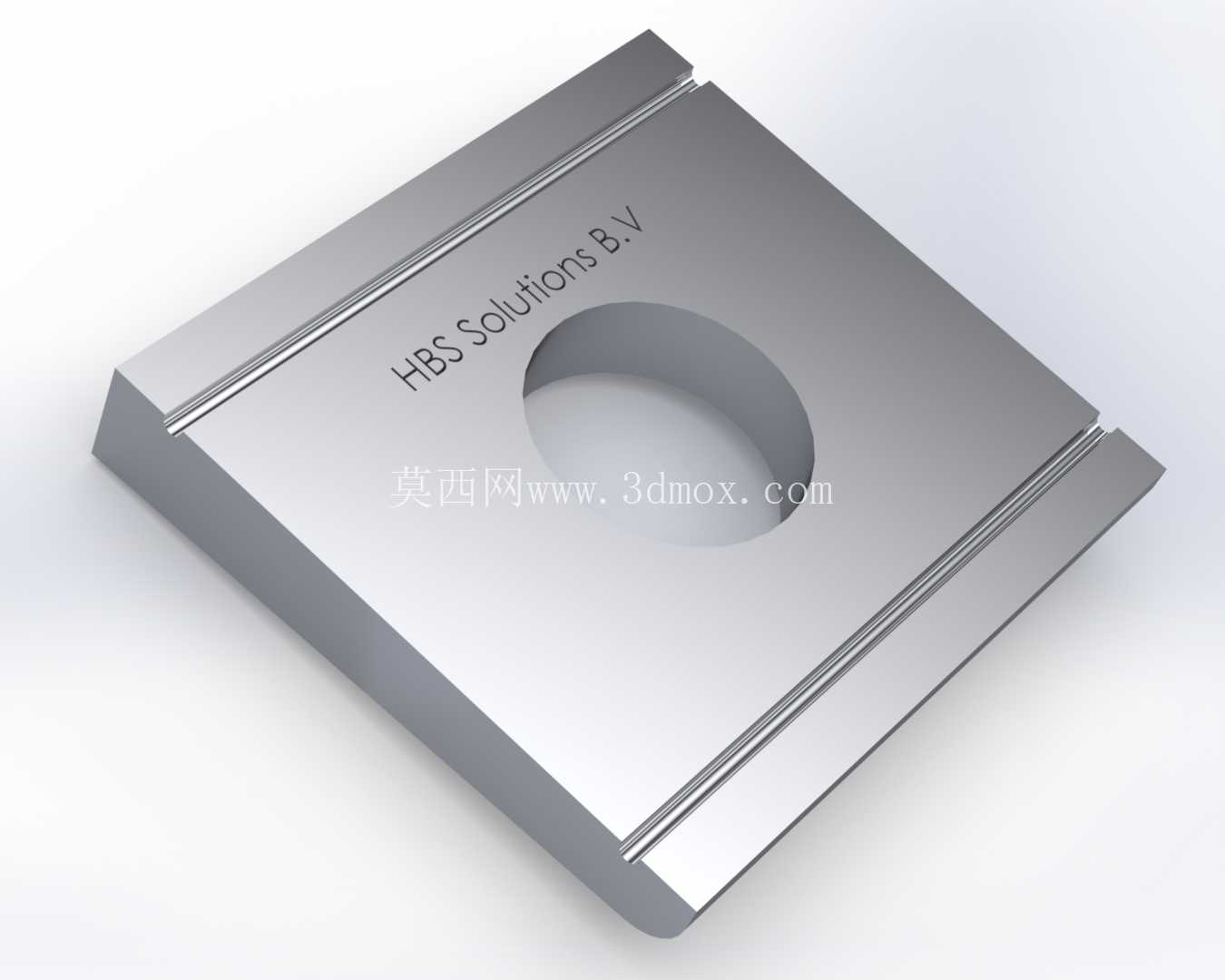

　　在钢结构厂房的檀条安装、输电铁塔的槽钢构件拼接、重型设备机架的倾斜面紧固场景里，普通平垫往往无法适配槽钢翼缘的倾斜角度，容易出现螺栓预紧力不均、连接件滑移、局部应力集中压溃基材的问题，这款U形截面方锥垫圈正是针对这类倾斜面紧固需求开发的配套紧固件。从结构设计逻辑来看，垫圈整体采用方形锥面结构，一侧为平整的承压面，可与螺栓头、螺母的承压端面完全贴合，保证预紧力垂直均匀传递；另一侧为带U形让位槽的锥面，能够完全贴合槽钢翼缘的倾斜坡面，安装后不会出现垫圈翘边、局部点接触的问题，可有效分散螺栓紧固时的压应力，避免槽钢翼缘被压出凹痕，长期受振动载荷时也能维持稳定的预紧力，减少螺栓松动的概率。

　　U形截面的让位槽设计并非简单开槽，槽宽与槽深经过适配常见槽钢型号的翼缘厚度与坡面角度计算，安装时可直接卡入槽钢翼缘的定位位置，无需额外调整垫圈角度，高空作业时能有效降低安装对位难度，减少施工辅助时间。垫圈中心的通孔尺寸匹配对应规格螺栓的杆径，通孔与垫圈本体的同轴度控制在合理公差范围内，避免螺栓穿入时出现卡滞、偏心受力的问题；方形的外轮廓相比圆形垫圈，在槽钢翼缘的有限安装空间内可获得更大的承压面积，同等预紧力下基材表面的压应力更低，尤其适合薄壁槽钢构件的连接场景，不会因为局部压强过大导致基材变形。

　　在实际选型应用中，这类垫圈常与8.8级及以上强度等级的六角螺栓、六角螺母配套使用，适配的槽钢型号覆盖常规建筑钢结构、设备机架常用的槽钢规格，安装时需注意锥面一侧朝向槽钢倾斜翼缘，平整面朝向螺栓头或螺母，紧固过程中需按对应螺栓规格的扭矩要求分次拧紧，避免单次扭矩过大导致垫圈变形或基材损伤。从建模细节来看，垫圈的锥面角度严格遵循DIN434标准规定的角度公差，U形槽的边缘做了微小的倒角处理，既可以去除加工毛刺，也能避免安装时划伤槽钢表面的防腐涂层；平整承压面的平面度控制在紧固件标准要求范围内，保证与螺栓端面的充分接触，减少紧固时的应力集中点。

　　在户外钢结构的长期使用场景中，这类垫圈的结构特性可有效抵消风振、设备运行振动带来的螺栓松动趋势，相比普通平垫加斜垫的组合，一体式的方锥结构不存在两个垫片之间的相对滑移风险，连接可靠性更高，同时减少了配件数量，现场安装时不易出现配件遗漏、错装的问题。在重型货架的立柱与横梁连接、幕墙钢结构的龙骨固定、轨道交通的接触网支架安装等存在倾斜面紧固需求的场景中，这类U形截面方锥垫圈都能提供稳定的紧固支撑，解决倾斜面连接时螺栓偏心受力、预紧力不足的常见工程问题。建模过程中需重点关注锥面的角度公差、U形槽与中心孔的位置度、承压面的平面度这几个关键形位公差，这些参数直接影响垫圈安装后的受力状态，若锥面角度偏差过大，安装后会出现垫圈与槽钢坡面无法完全贴合的问题，导致局部应力集中，大幅降低连接可靠性；若U形槽的位置度超差，安装时无法顺利卡入槽钢翼缘，会给现场施工带来额外的修配工作量。
