金属板材冲压切割模具三维结构设计

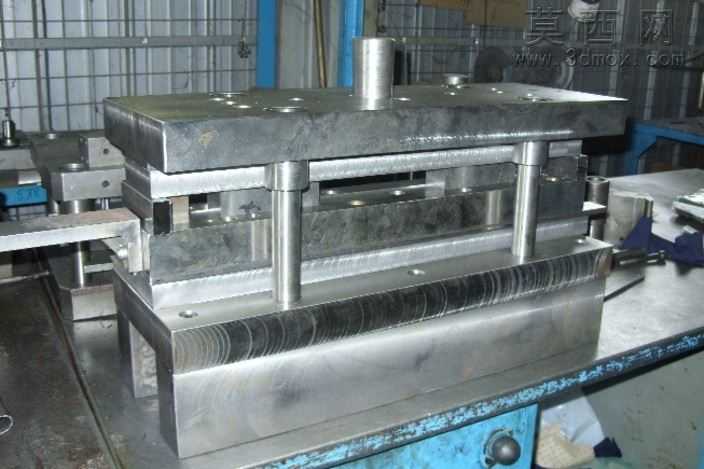

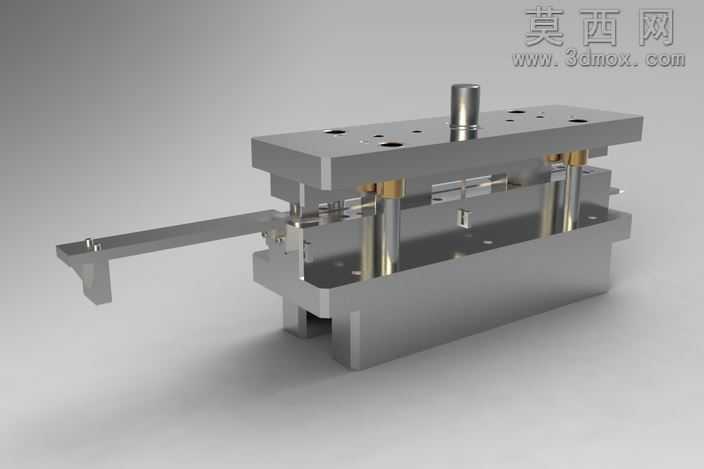

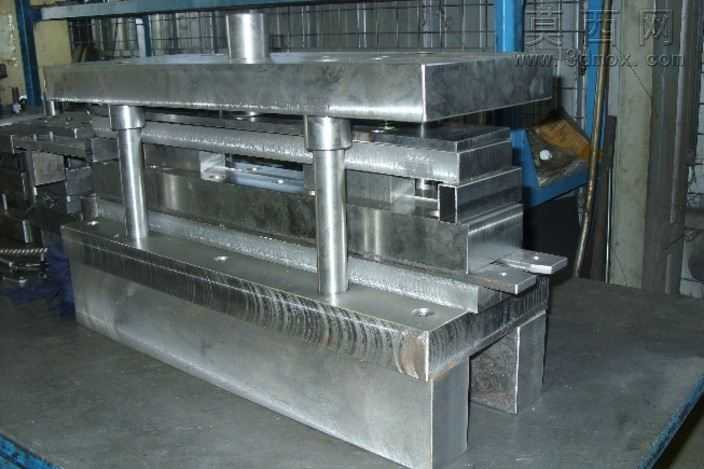

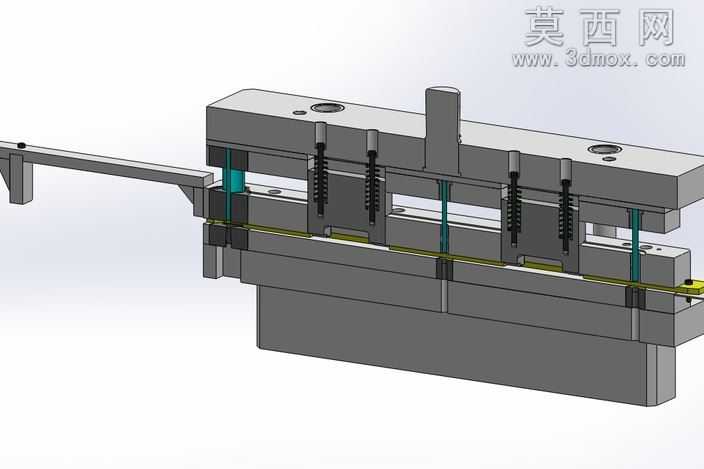

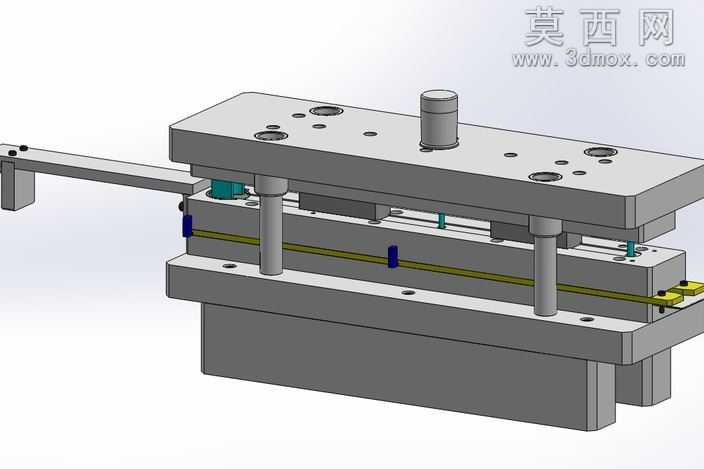

本套切割模具采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模、凹模、卸料板、定位组件、模柄等核心零部件逐一进行特征建模，保证各部件的装配公差符合实际生产要求。渲染阶段采用金属材质赋予方案，模座部分使用哑光灰铸铁材质表现厚重的基座质感，导柱导套等运动部件采用抛光不锈钢材质，还原金属表面的高光反射特性，凸模刃口部分做了细微的倒角与刃口锐化处理，清晰展示冲切作业的工作部位细节，送料条料部分采用普通冷轧钢板材质，表面添加细微的拉丝纹理，还原真实冲压加工的原料状态。整体结构采用标准冷冲模后侧导柱模架布局，上下模座通过四根高精度导柱实现精准导向，保证合模过程中凸凹模的间隙均匀，避免冲切过程中出现啃模、毛刺过大的问题；卸料装置采用弹性卸料结构，内置的复位弹簧在开模时可将箍在凸模上的条料顺利卸下，配合条料侧面的定位挡块，能够实现连续送料的步距精准控制，模柄与上模座中心同轴设计，可直接安装在普通开式压力机的滑块安装孔内，适配常规冲压设备的安装尺寸。设计过程中优先考虑模具的使用寿命与维护便捷性，凸凹模采用快换式安装结构，刃口磨损后可单独拆卸更换无需拆卸整模，导套内部设计有储油槽结构，可存储润滑油脂降低导柱导套的长期磨损，下模座开设漏料孔，冲切完成的废料可直接从漏料孔落下排出，避免废料堆积在型腔内影响连续冲压作业。整体建模过程中对所有配合面做了干涉检查，排除了开合模过程中各部件的运动干涉问题，装配关系完全还原实际模具的组装逻辑，可直接用于模具结构教学、生产方案评审以及后续的工程图纸导出工作。
