多槽V型传动滑轮机械结构设计

在各类依靠挠性件实现动力传递的设备场景里，这类多槽V型滑轮是应用覆盖度极广的基础传动部件，从车间里的物料输送线、建筑施工场景的起重提升设备，到民用健身器材、小型内燃机组的附件传动系统，再到船舶甲板上的轻型索具导向机构，都能见到同结构槽轮的实际应用。它的核心作用是通过轮槽与皮带、绳索的侧面贴合产生足够摩擦力，既可以实现动力在平行轴之间的稳定传递，也能在索具系统里完成绳索走向的引导、载荷方向的转换，部分多槽设计还能通过搭配不同直径的配套带轮，实现固定速比的转速调整，满足不同工况下的传动比需求。

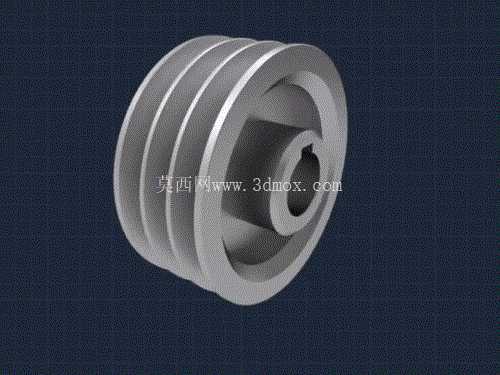

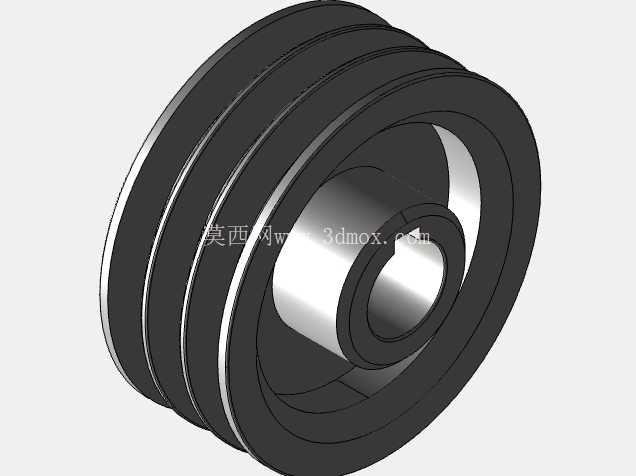

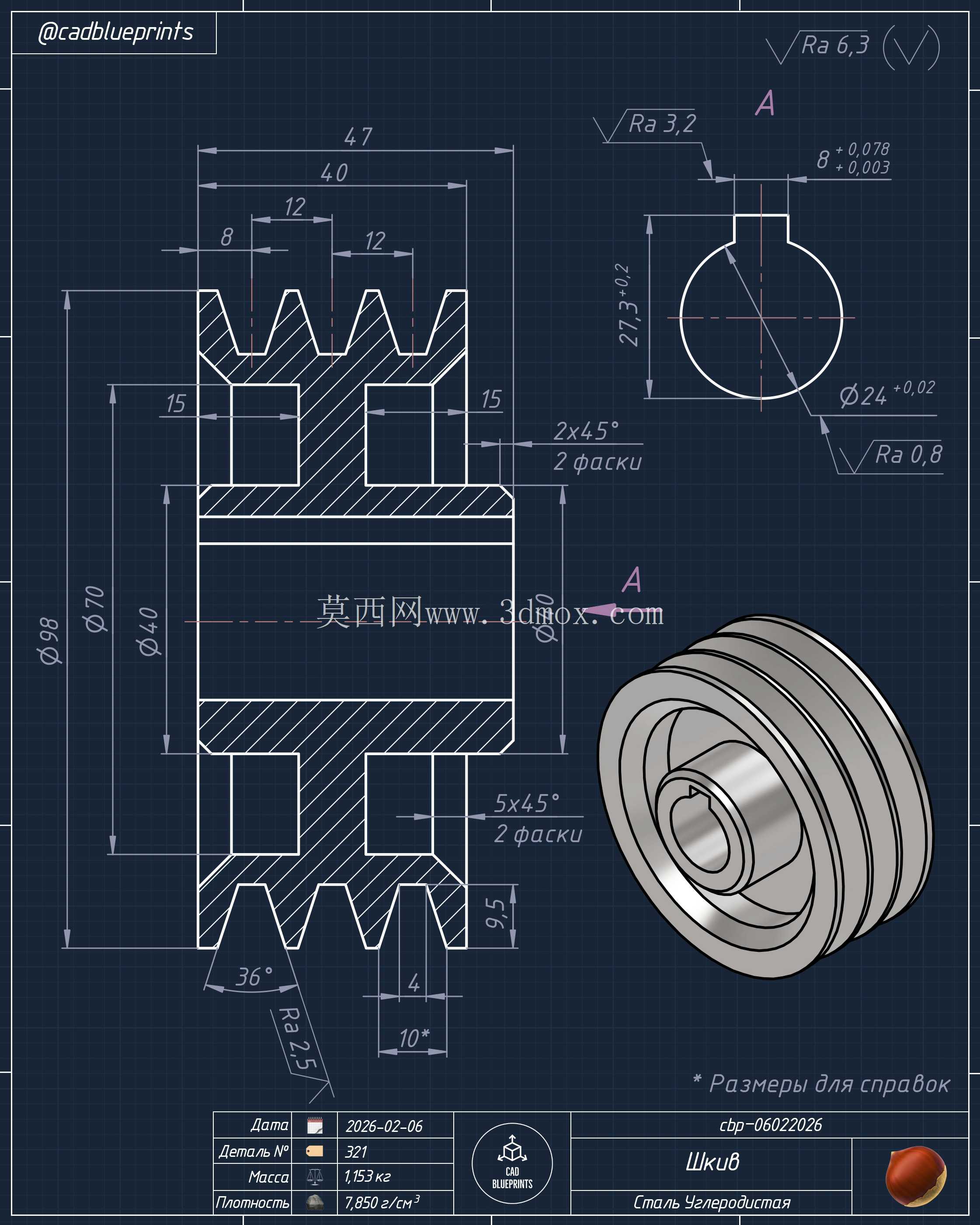

从结构设计逻辑来看，这类三槽滑轮的轮缘部分做了等距分布的V型环槽，槽型角度匹配标准V带的截面角度，工作时载荷并非作用在槽底，而是通过两侧斜面的挤压力分散接触应力，相比平带轮能在同等张紧力下传递更大的扭矩，同时能有效避免传动带在高速运转时出现滑脱、跑偏的问题。轮体中间的轮毂部分做了加厚设计，中心的键槽结构用于和传动轴实现周向固定，传递扭矩的同时避免轮体与轴之间出现相对转动，轮毂与轮缘之间通过辐板结构连接，在保证整体结构强度的前提下尽可能减少轮体自重，降低转动惯量，减少设备启动、变速过程中的惯性冲击。

实际选型与安装过程中，首先要确认轮槽的截面尺寸与所用传动带的型号完全匹配，槽距的公差需要控制在合理范围内，避免多根皮带同时工作时出现受力不均、单根皮带过度磨损的问题。中心安装孔的尺寸公差要与配合轴的公差带相适配，键槽的宽度、深度要符合对应标准，保证装配后无松旷，同时轮体的端面跳动、径向跳动量需要控制在允许范围内，避免高速运转时出现皮带抖动、附加载荷增大的情况。安装时要保证配套的两个带轮轮槽处于同一平面，偏移量过大会加剧皮带的侧面磨损，缩短传动件的使用寿命，张紧力的调整也要匹配传递功率的大小，张紧力不足会出现打滑丢转，张紧力过大则会加剧轴承与皮带的磨损，降低整体传动效率。

从结构强度角度考虑，这类滑轮在设计时需要根据额定传递功率、最高工作转速核算轮缘、辐板、轮毂各部分的受力情况，轮槽的工作表面需要有足够的硬度与耐磨性，避免长期摩擦导致槽型变形、张紧力下降。对于应用在起重场景的导向滑轮，还需要额外核算轮缘的抗冲击性能，避免索具突然加载时出现轮缘崩裂的问题，部分采用轻量化设计的滑轮会在辐板上开设减重孔，开孔位置需要避开应力集中区域，同时做圆角过渡处理，减少交变载荷下的疲劳开裂风险。日常运维中，这类部件不需要额外的复杂维护，只需要定期检查轮槽的磨损情况、固定键的配合间隙，出现槽面过度磨损、键槽压溃变形时及时更换，就能保证传动系统的长期稳定运行。
