手动控制机构用钢制传动杠杆结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198800
  • 手动控制机构用钢制传动杠杆结构
  • 手动控制机构用钢制传动杠杆结构
  • 手动控制机构用钢制传动杠杆结构

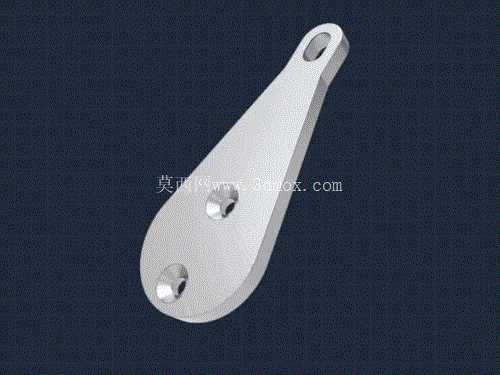

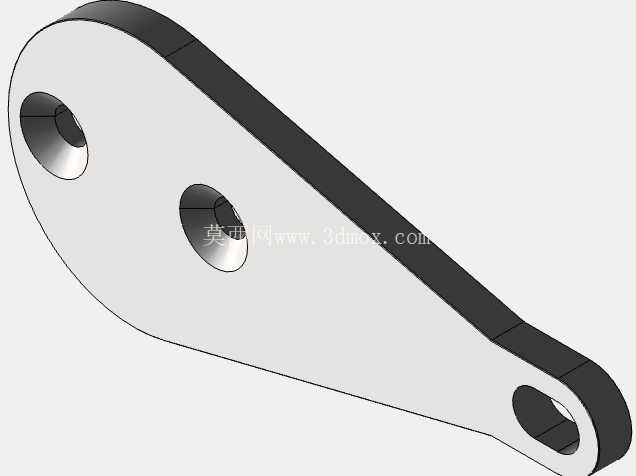

  这类杠杆零件属于手动控制回路里的核心力传输元件,日常在手动变速箱的档位切换机构、实验设备的模式切换组件、医疗机械手的微调操作端、家用机械的档位调节结构里都能见到它的身影,核心作用是把输入端的手动操作力或者小扭矩线性传递到执行端,实现机构的位置锁定、行程切换或者间隙补偿。从结构设计逻辑来看,整体采用水滴状的变截面扁平构型,宽端作为扭矩承载的主体,窄端延伸出连接耳,这种构型是为了在有限的安装空间里平衡刚性和重量,宽端的大截面可以承受传递扭矩时产生的弯曲应力,窄端的收窄设计可以避开周边相邻部件的运动干涉,同时减少不必要的材料冗余。

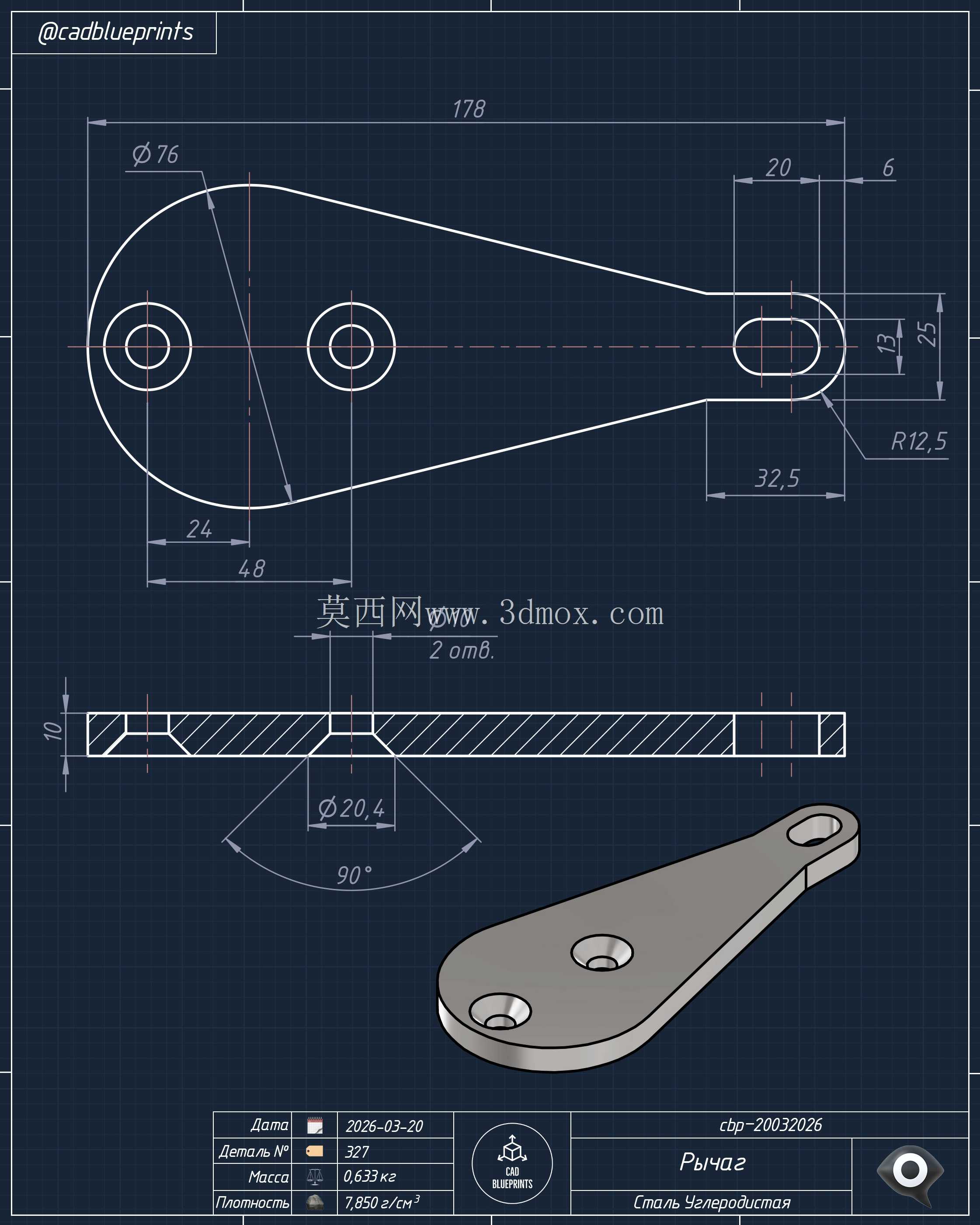

  零件上一共设置了三处安装连接位,窄端的通孔是和操作端的销轴配合的铰接点,宽端分布的两个沉孔是和执行端连杆或者拨叉的固定连接位,沉孔的设计可以让固定螺栓的头部完全埋入零件平面内,避免螺栓突出后在杠杆摆动过程中刮蹭周边的壳体或者其他运动部件,这也是手动控制机构里很常见的细节设计,毕竟手动操作的机构内部空间通常都比较紧凑,任何突出的结构都可能造成卡滞或者操作异响。

  在安装边界上,这类杠杆的摆动平面需要和两侧的固定结构预留至少0.5mm的侧向间隙,避免零件加工的平面度误差导致摆动时出现摩擦卡滞,铰接孔的配合公差通常选H8/h7的间隙配合,保证手动操作时没有虚位同时转动顺滑,两个固定沉孔的位置度公差需要控制在0.1mm以内,否则安装后会出现连杆别劲,导致操作力变大甚至无法到位。从功能特性来说,这类杠杆的传动比是根据操作力需求设计的,铰接点到两个固定孔的力臂长度比例,决定了输入端需要施加的操作力大小,以及输出端的行程长度,在低负载和中等负载的手动控制场景里,这种固定传动比的杠杆结构比复杂的齿轮连杆机构可靠性更高,不需要额外的润滑维护,也不会因为长期使用出现传动间隙变大的问题。

  在实际工况里,这类零件需要承受频繁的往复摆动载荷,所以材料通常选用中碳钢,表面做镀锌或者发黑处理,提升防锈能力和耐磨性能,零件的边缘都做了R1以上的圆角过渡,避免热处理或者长期受力时出现应力集中导致的断裂问题。设计这类零件的时候,首先要确定整个控制回路的行程需求,反推杠杆的摆动角度,再根据操作力的人机工程学要求,计算合适的力臂比例,之后再根据周边的安装空间调整零件的外轮廓,确保整个摆动行程内不会和其他部件发生干涉,最后再校核关键截面的弯曲强度,保证在最大操作力下零件的变形量在允许范围内,不会因为弹性变形导致操作到位感变差。很多新手在设计这类杠杆的时候,容易忽略沉孔的深度和螺栓头部长度的匹配,要么沉孔太浅螺栓头突出,要么沉孔太深降低了孔位周边的结构强度,还有的会把铰接孔的位置设计得太靠近零件边缘,导致长期受力后孔位出现开裂,这些都是实际生产装配里很常见的问题,需要在建模阶段就反复核对安装尺寸和配合关系。
