压铸工艺用异形结构支撑练习零件

项目分类:铸造模 发布时间:2026-07-14 ID:1198829
  • 压铸工艺用异形结构支撑练习零件
  • 压铸工艺用异形结构支撑练习零件
  • 压铸工艺用异形结构支撑练习零件

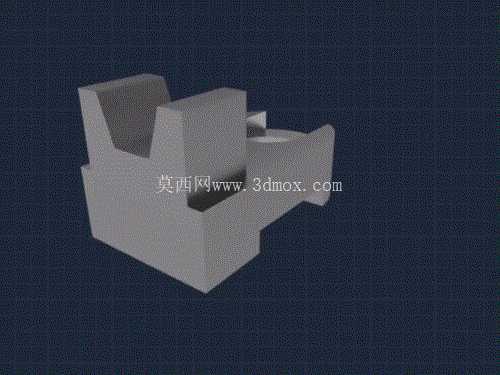

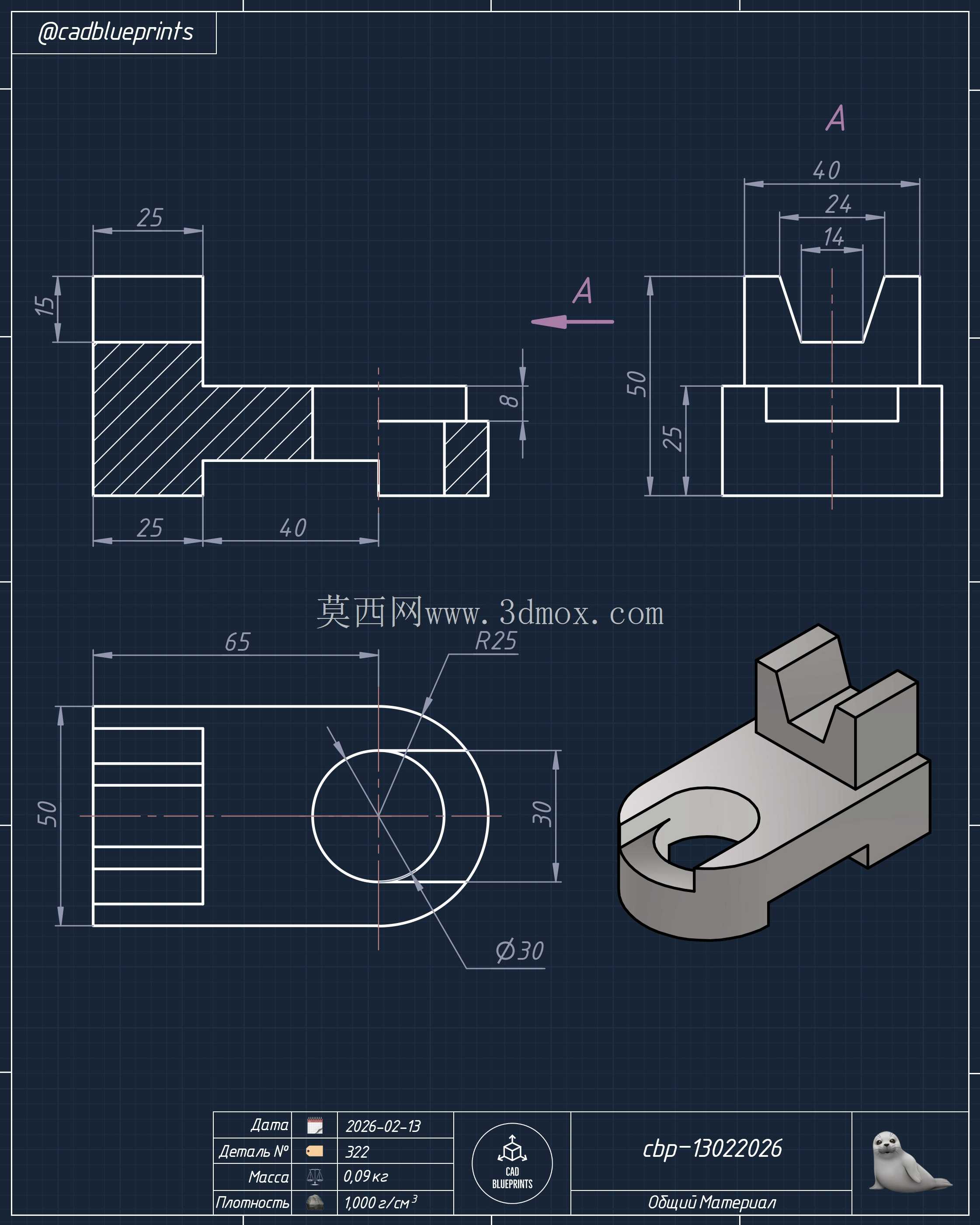

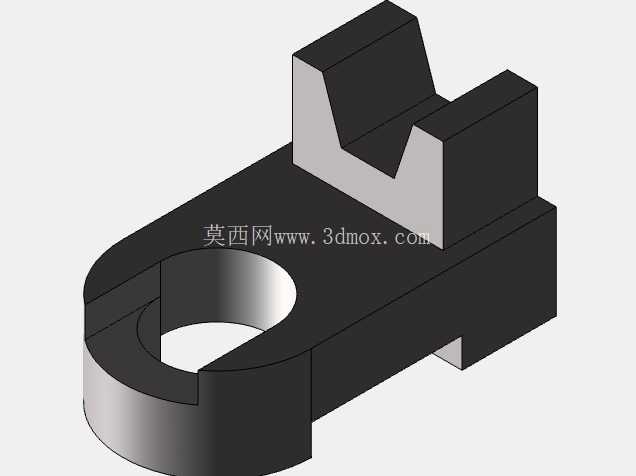

  在压铸生产的工装适配与工序衔接环节,这类异形支撑类零件常作为压铸模具周边的辅助定位构件使用,主要承担压铸过程中坯件的临时承托、侧向定位以及工序间转运的支撑作用,避免高温压铸坯件在出模后冷却阶段出现形变偏移,也能配合自动化取件手完成坯件的精准接料定位。从结构形态来看,该零件采用一体化块式主体设计,上部开设的V型开口槽主要适配圆柱形或带弧面的压铸坯件定位,槽壁做了等厚加厚处理,能够承受坯件出模时的瞬时冲击载荷,避免长期受载出现槽口变形;侧方延伸的凸台结构设置有平整的安装贴合面,可通过螺栓锁紧固定在压铸机的出料侧机架或者中转工位的工作台面上,凸台与主体衔接位置做了圆弧过渡处理,减少应力集中带来的断裂风险。

  设计这类零件时,首先要匹配对应压铸机型的出料高度,确保V型槽的中心高度与压铸模出件口的中心高度偏差控制在0.2mm以内,避免取件时坯件与槽壁发生剐蹭蹭伤坯件表面;其次要核算主体的壁厚差,避免壁厚差异过大导致零件自身加工后出现应力变形,所有非安装面的棱边都做了0.5mm的倒角处理,既可以去除加工毛刺避免划伤操作人员,也能减少坯件放置时的磕碰损伤。从安装边界来看,零件底部为全平面结构,不需要额外做避让槽即可直接贴合在标准型材工作台上,侧方凸台的安装孔位采用长圆孔设计,允许安装时存在±1mm的位置调整量,适配不同工位的安装孔位偏差;零件整体的重心落在底部支撑面的中心区域,即使承受偏载的坯件重量也不会出现侧翻问题,不需要额外加装压块辅助固定。

  在实际建模练习过程中,这类零件的建模逻辑需要优先保证定位工作面的形位公差,V型槽的两个斜面的角度公差需要控制在±0.1°,确保与坯件的接触为线接触而非点接触,减少定位误差;主体内部不需要做减重空腔,因为压铸工位周边存在高温辐射,实心结构的抗热变形能力远优于薄壁空腔结构,长期在100℃左右的环境温度下工作不会出现工作面形变。另外零件的侧方延伸段设置有小尺寸的定位凸点,可配合接近传感器实现坯件是否放置到位的检测,凸点的高度突出主体表面2mm,既能够被传感器稳定识别,也不会阻碍坯件的取放动作;所有安装孔的沉头深度都做了统一设计,确保螺栓锁紧后头部不会突出安装面,避免剐蹭转运过程中的坯件或者操作人员的工装。这类零件虽然不属于压铸模的核心成型部件,但却是压铸生产线上不可或缺的辅助工装构件,其结构设计的合理性直接影响到压铸生产的连续运行效率,很多新手结构设计师往往会忽略这类辅助零件的细节设计,导致实际生产中频繁出现坯件定位不准、零件易损坏等问题,通过这类零件的建模练习,可以更好地理解工装设计中定位、安装、载荷耐受等核心设计要点,建立起面向生产实际的设计思维,而不是仅仅停留在几何外形的绘制层面。

  在尺寸链核算环节,需要重点关注V型槽中心到底部安装面的尺寸公差,这个尺寸直接决定了坯件放置后的高度位置,若偏差过大,会导致自动化取件手的取件位置偏移,甚至出现取件失败撞坏模具的问题;同时V型槽的开口宽度需要匹配对应坯件的直径范围,确保在坯件存在正常尺寸公差的情况下依然能够稳定放置,不会出现卡滞或者放置不稳的问题。零件的材质一般选用45号钢经调质处理,表面做发黑处理提升防锈能力,工作面不需要做过高的表面粗糙度处理,Ra3.2即可满足使用需求,过高的表面处理要求反而会提升加工成本,没有实际的工程意义。
