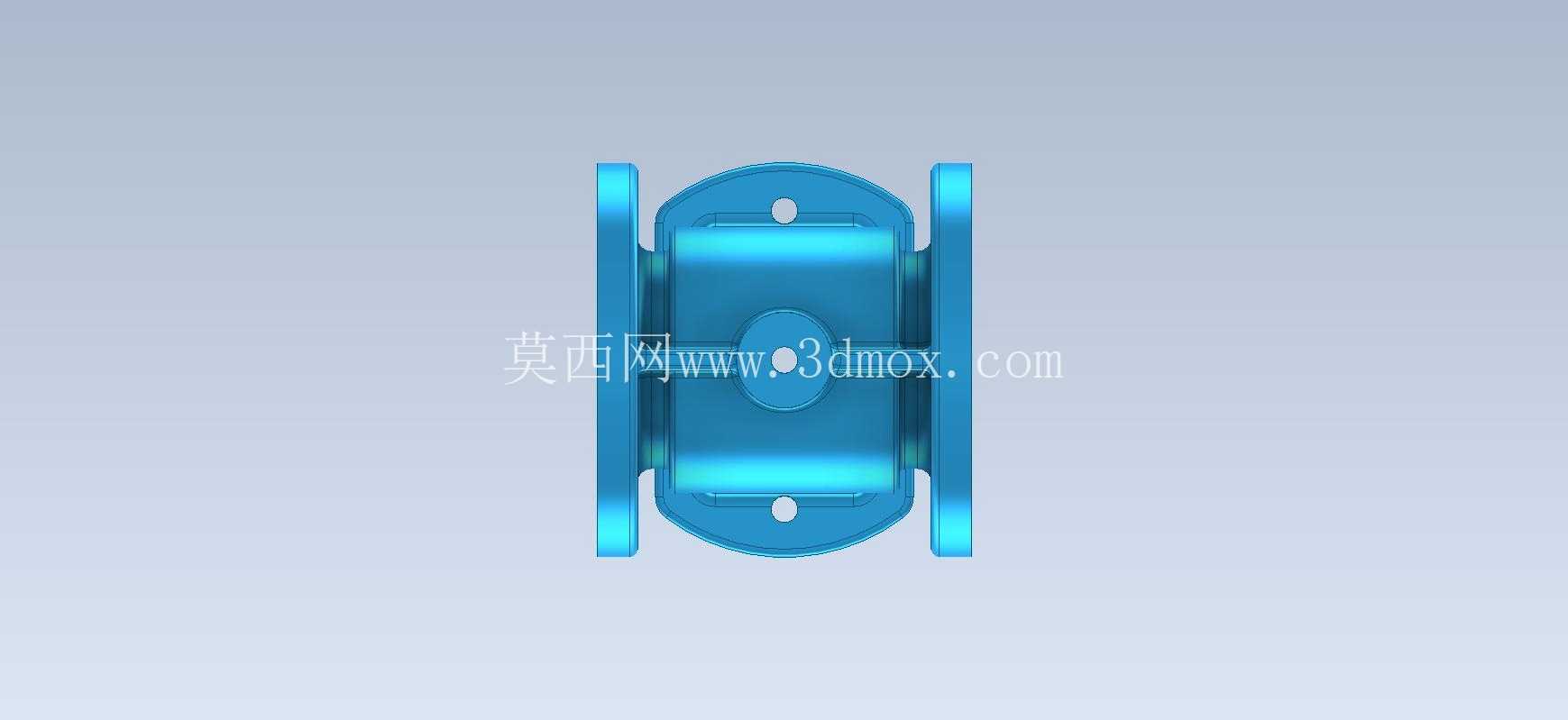

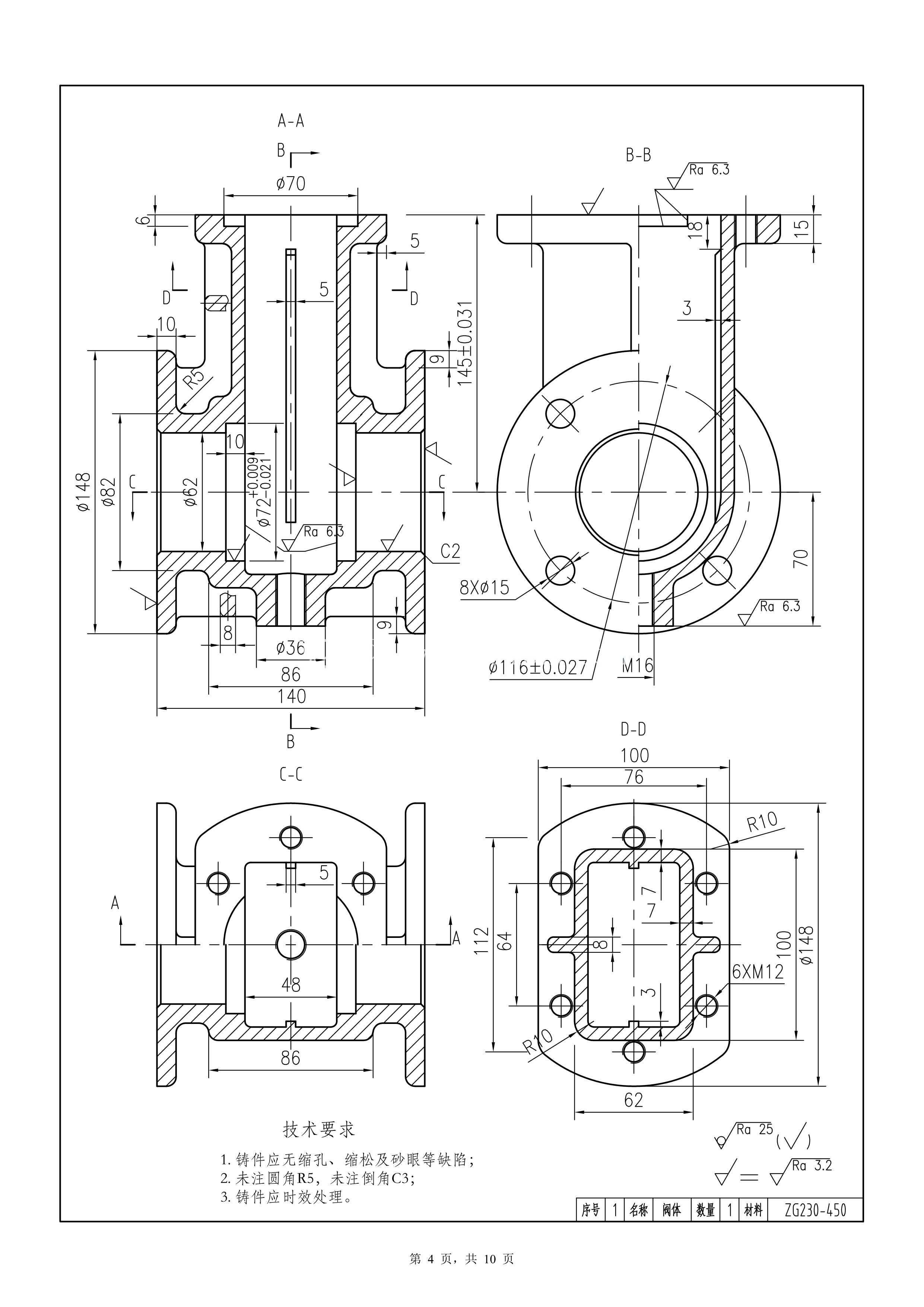

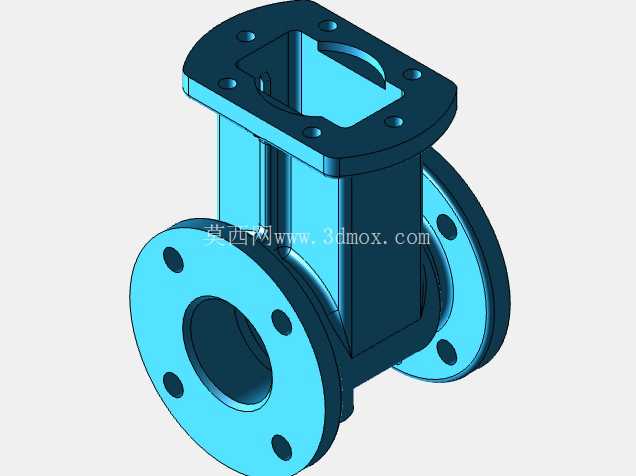

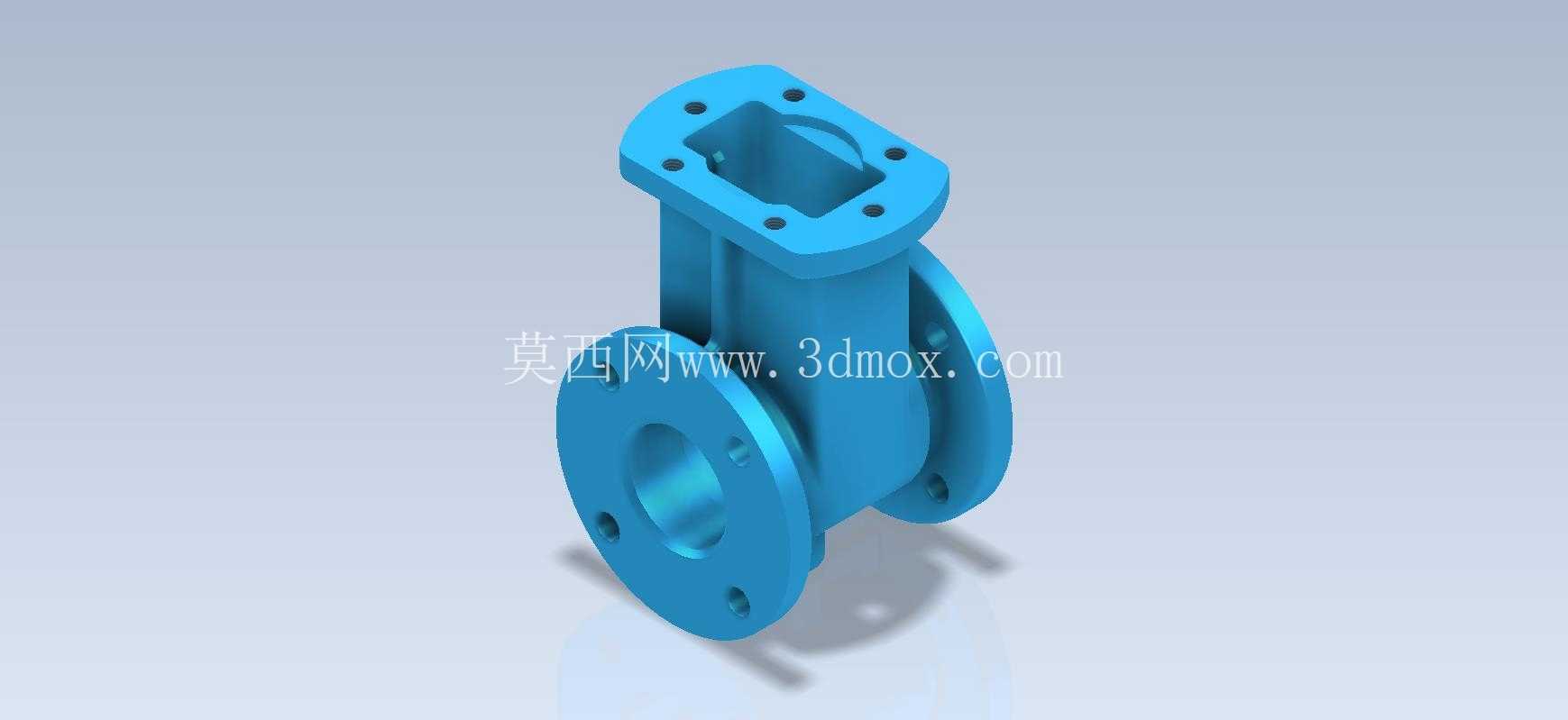

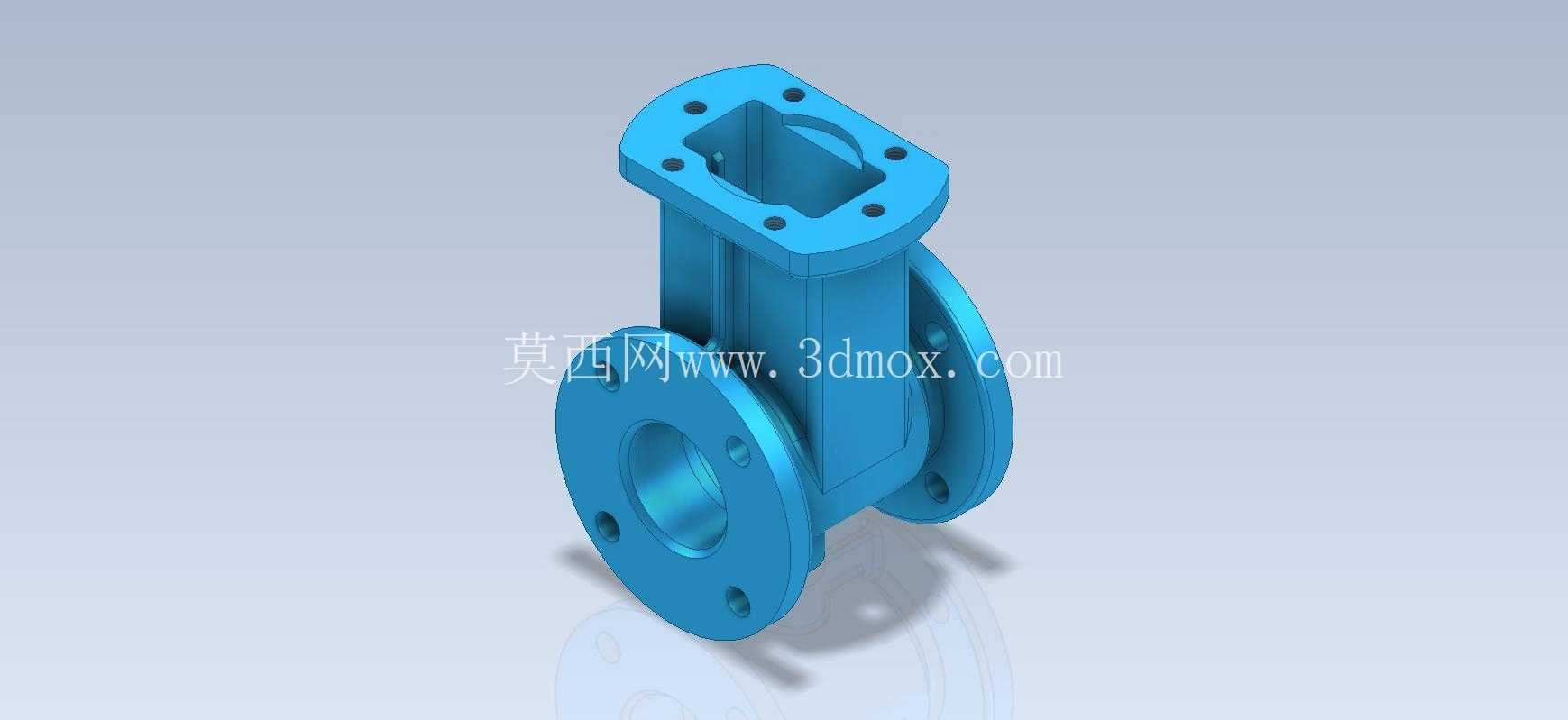

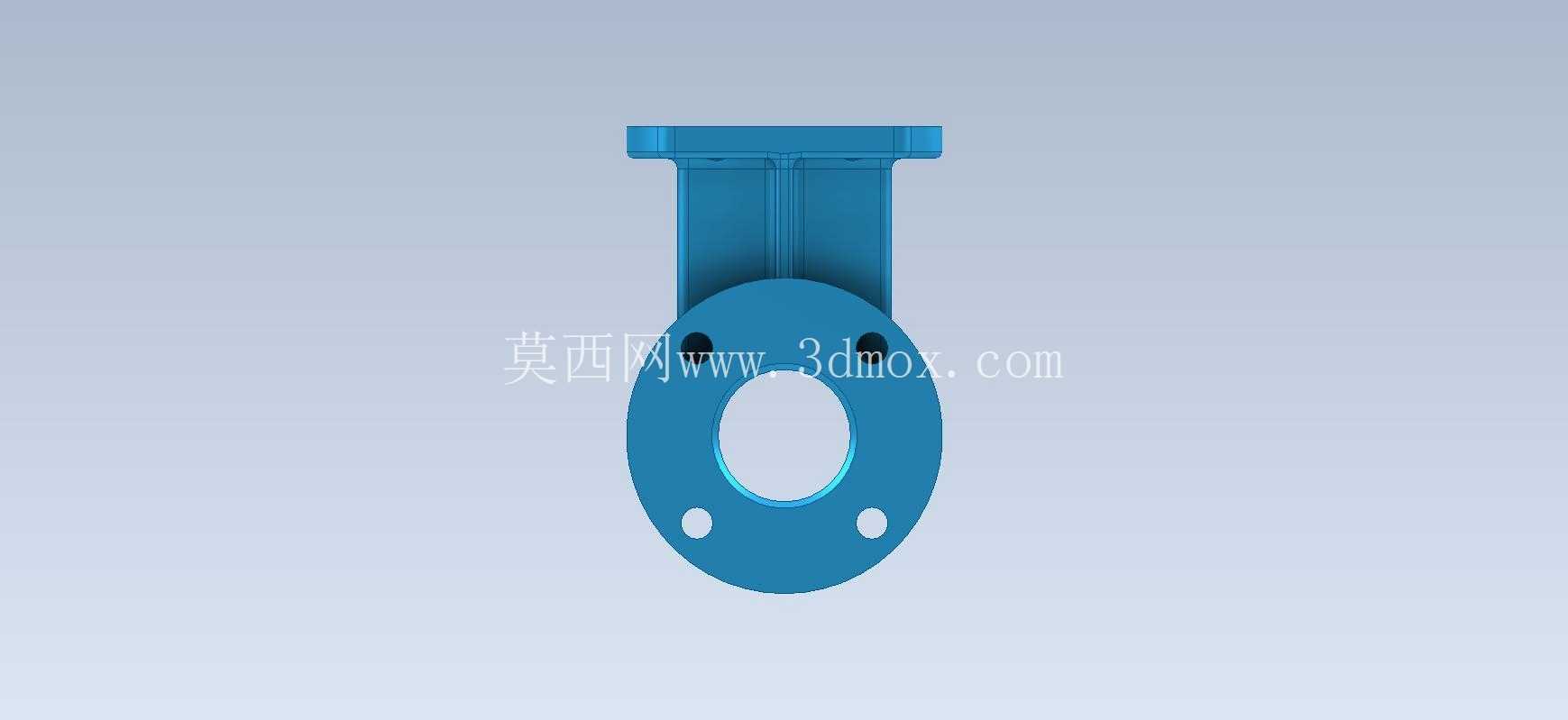

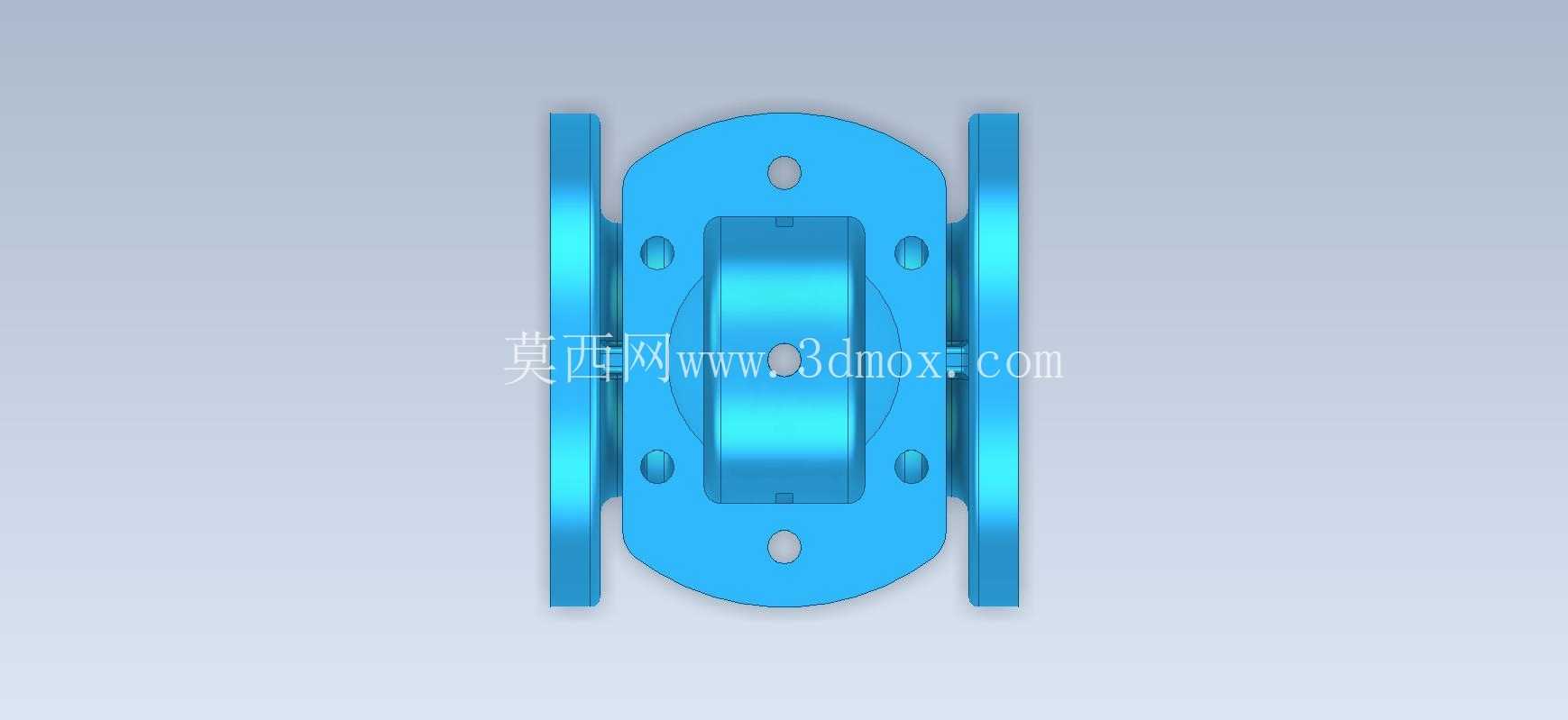

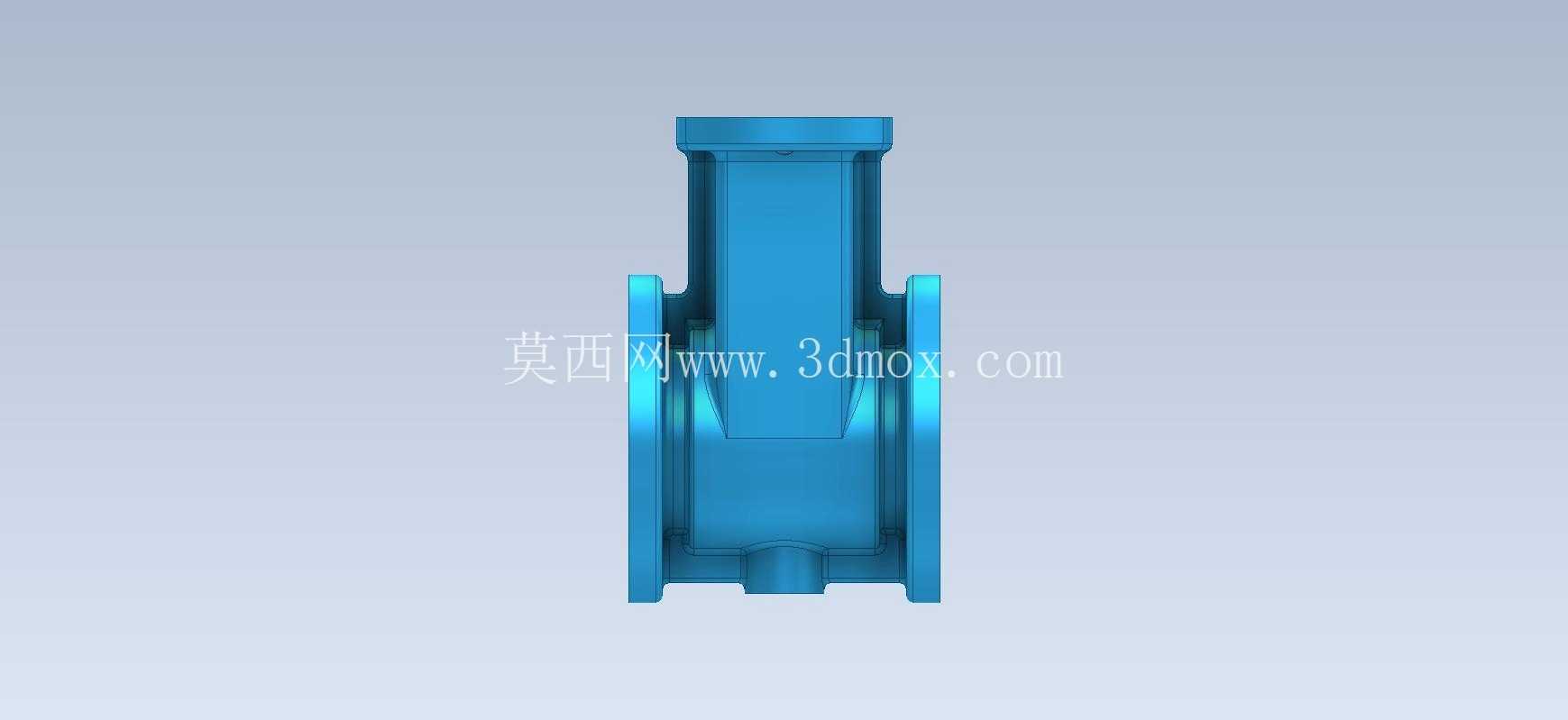

阀体上部的方形法兰连接结构,是为了匹配闸板的升降装配空间预留的,法兰面上均匀分布的螺栓孔,用于和阀盖组件实现紧固连接,螺栓孔的位置度公差在建模时需要严格控制,否则会出现阀盖装配错位,导致阀杆升降卡滞、密封面压合不均引发泄漏的问题。阀体两侧的圆形法兰为管路连接端,法兰端面的密封面结构在建模时做了平整化处理,能够适配平面垫片或者缠绕式垫片的安装,法兰上的螺栓孔采用跨中分布方式,符合管路法兰的通用安装规范,能够和同压力等级的标准管路法兰直接匹配,不需要额外加工转接结构。在流体输送管网的截断控制场景中,闸阀是应用覆盖度极高的通用控制部件,而阀体作为整个闸阀的承载基体,其结构合理性直接决定了阀门的承压能力、密封可靠性与安装适配性,是闸阀设计环节中需要优先完成结构验证的核心零件。这个闸阀阀体的结构设计,完全围绕实际工况的安装与使用需求展开,主体采用直角式流道布局,介质从侧部法兰端进入后,沿垂直流道转向后从另一端法兰流出,这种流道结构适配管网直角转向处的截断安装需求,能够减少管网中额外弯头的使用,降低管路整体的流阻损失与安装成本。

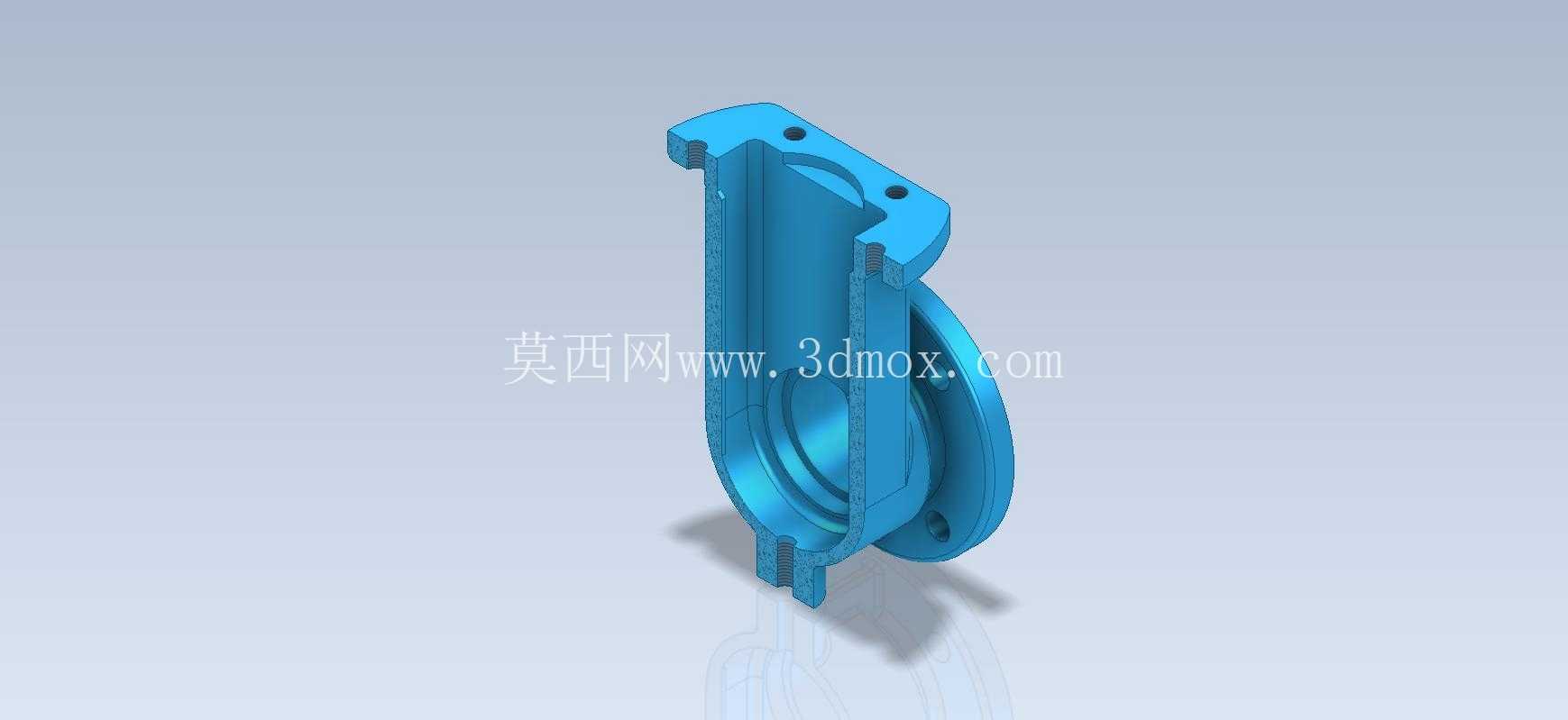

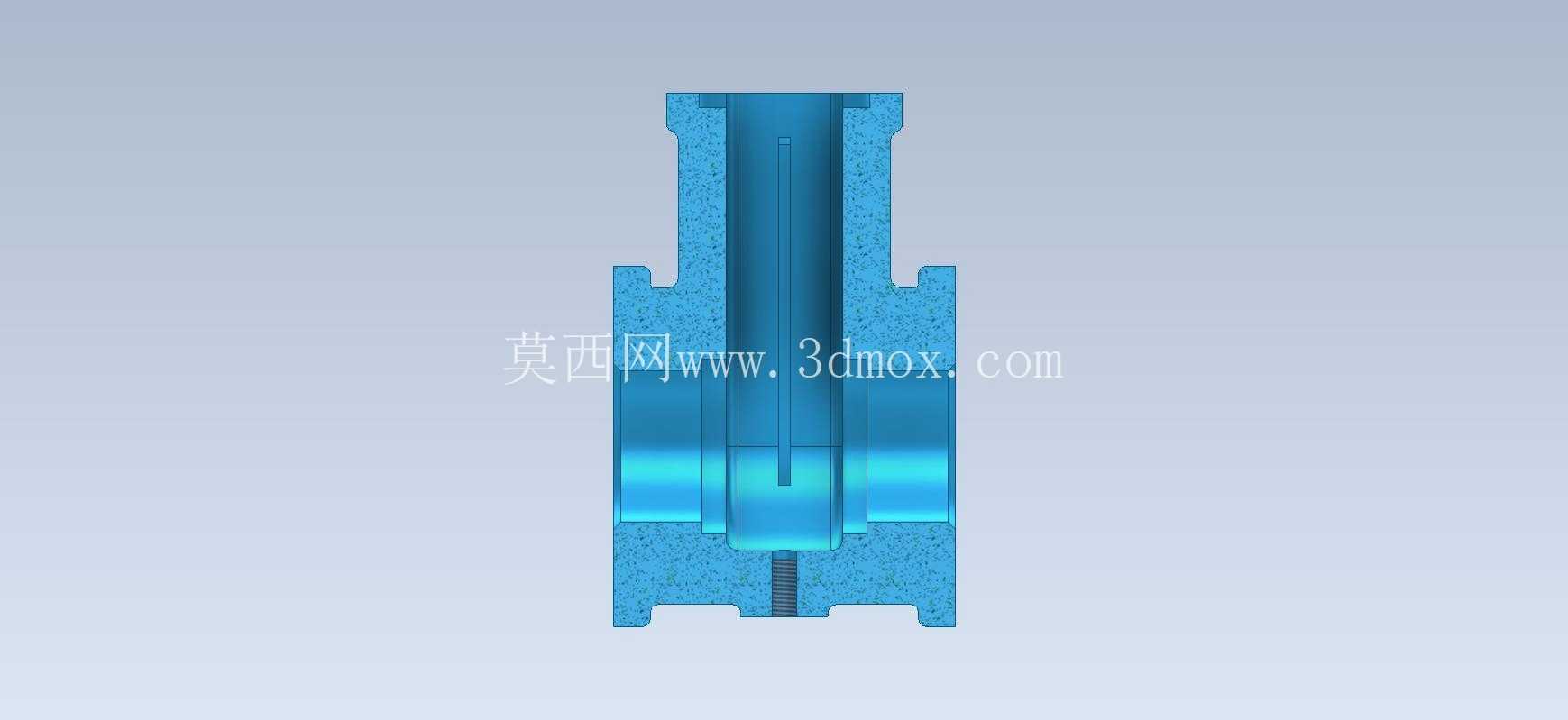

从结构强度设计的角度来看,阀体的壁厚是根据公称压力等级做的等强度优化,流道转弯处做了圆弧过渡处理,避免介质长期冲刷直角区域造成的局部冲蚀磨损,同时也能减少流道内的紊流现象,降低阀门运行过程中的振动与噪音。在建模过程中,首先需要确定流道的通径尺寸,以此为基准向外偏移确定阀体的基础壁厚,之后分别绘制两侧连接法兰与上部阀盖连接法兰的轮廓,通过拉伸、布尔运算整合出阀体的基础实体,再对各个连接部位做圆角过渡处理,消除应力集中的尖角区域——这些尖角位置在铸造过程中容易出现缩松、砂眼等缺陷,在承压运行时也会成为应力集中点,长期受介质压力与温度交变影响容易出现开裂泄漏。
关于安装边界的考量,建模时需要明确阀体的整体安装尺寸,两侧法兰的端面间距、上部法兰的安装高度、各个螺栓孔的中心圆直径都需要和对应通径、压力等级的闸阀安装尺寸保持一致,确保该阀体能够直接替换同规格的现有闸阀阀体零件,不需要对原有管路做改造。在实际的工程应用中,这类阀体多采用铸造工艺完成毛坯生产,之后再对法兰密封面、阀杆装配孔、闸板导向槽等位置做机加工,因此建模时预留的加工余量需要符合铸造工艺的要求,毛坯面与加工面的尺寸差要控制在合理范围内,避免后续机加工余量不足或者余量过大造成的材料浪费与加工工时增加。闸阀阀体的内部流道粗糙度也会影响介质的输送效率,建模时可以对内部流道的表面质量要求做对应标注,对于输送含固体颗粒介质的工况,还可以在流道内壁做耐磨层的结构预留,提升阀体的使用寿命。在日常的阀门维护场景中,阀体的结构设计也需要考虑检修的便利性,上部的方形法兰开口尺寸要足够大,能够让闸板组件整体从阀体中抽出,不需要将整个阀门从管路上拆卸下来就能完成密封面的检修与易损件的更换,这一点在大口径管网的维护中能够大幅降低检修成本与停机时间。
另外,阀体的外部加强筋结构在建模时做了简化处理,在实际生产中可以根据公称压力的高低,在阀体流道的外侧、法兰与阀体主体的连接位置增设加强筋,进一步提升阀体的刚性,避免阀门在紧固连接螺栓时出现阀体变形,导致密封失效的问题。对于三维建模练习而言,这个阀体模型涵盖了法兰连接结构、流道过渡设计、安装孔位排布、铸造工艺圆角等多个机械结构设计的基础知识点,能够帮助初学者掌握通用机械零件从工况需求到三维结构落地的完整设计逻辑,理解结构设计中尺寸基准选择、公差配合预留、工艺性考量的实际意义,避免出现只追求外观造型而忽略实际工程可用性的建模误区。
