小型液压系统集成式方形泵体结构

项目分类:泵 发布时间:2026-07-14 ID:1198901
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构
  • 小型液压系统集成式方形泵体结构

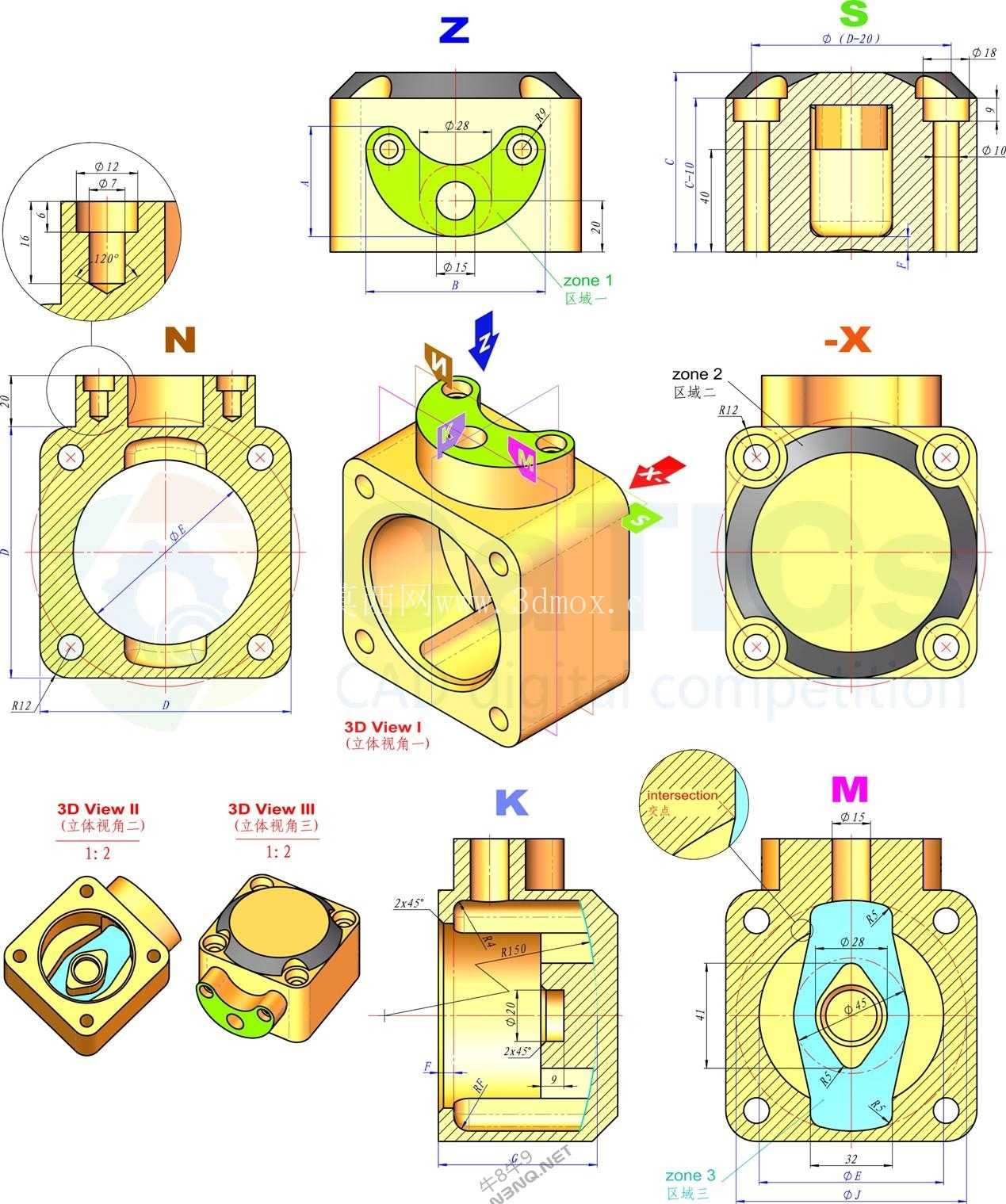

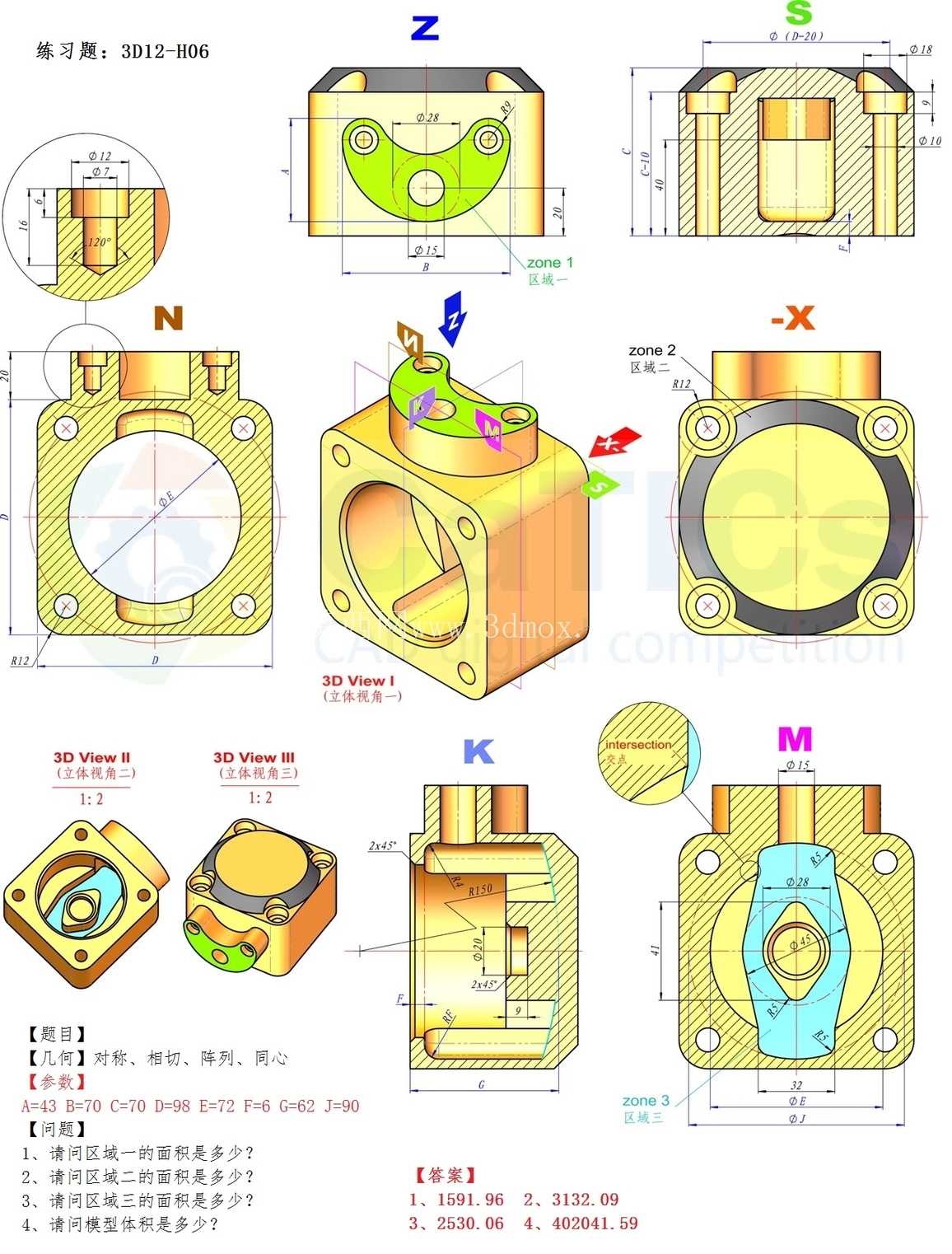

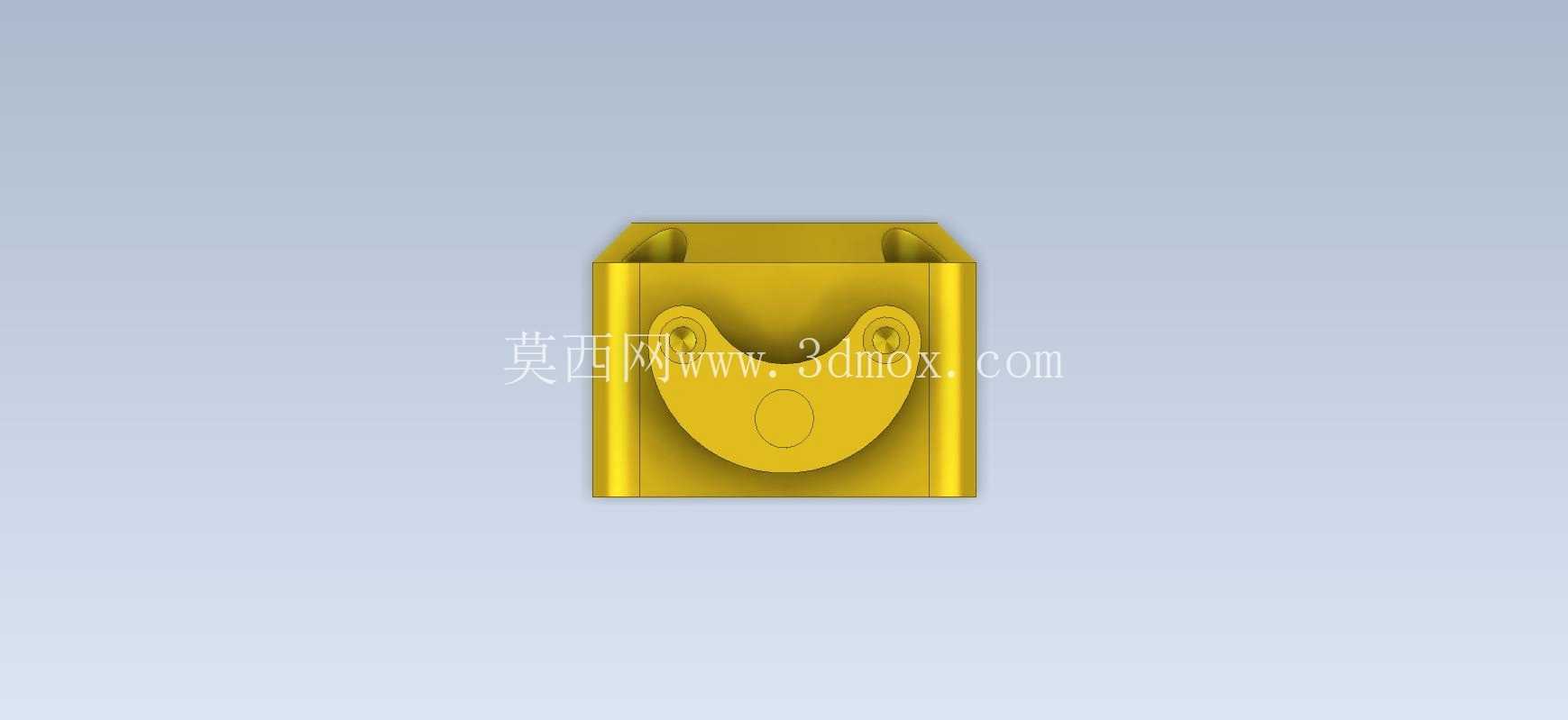

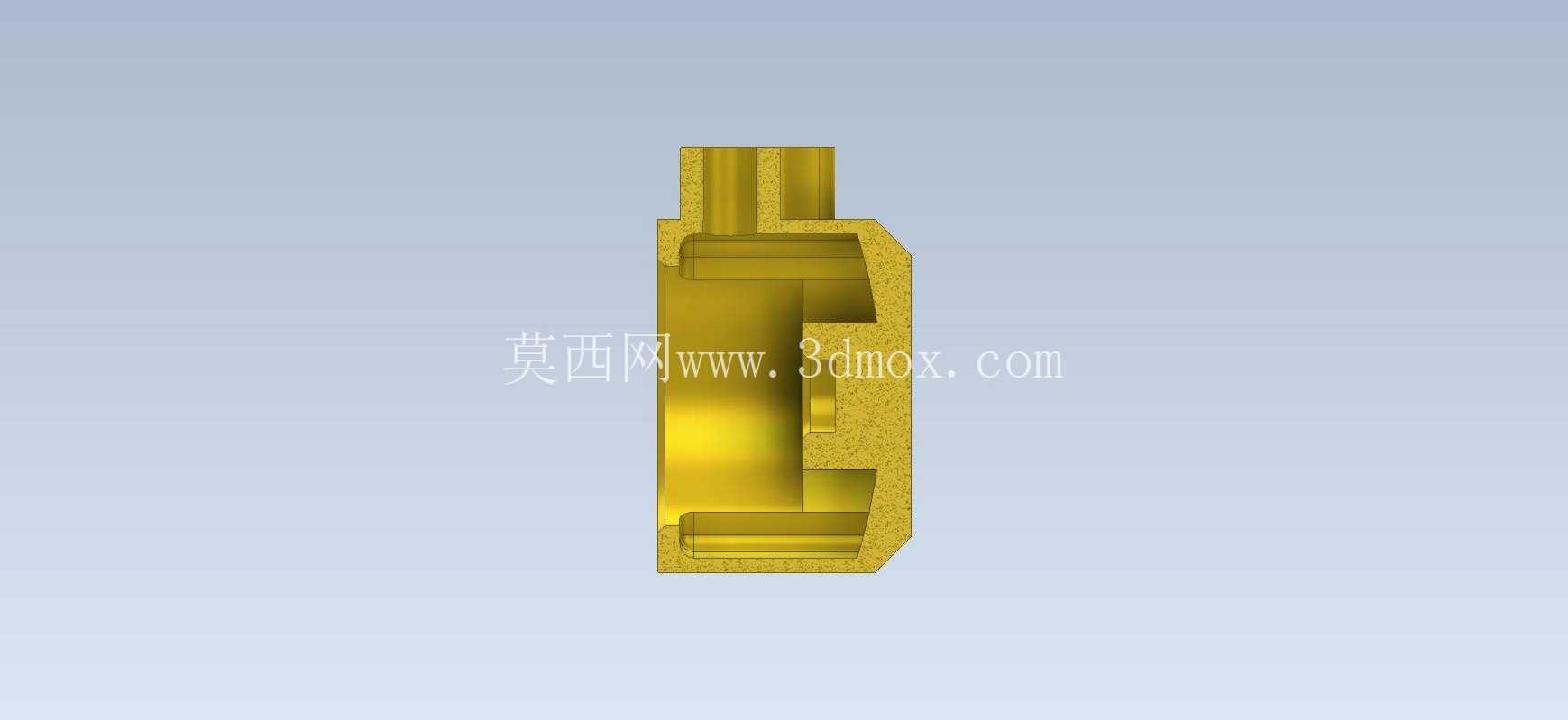

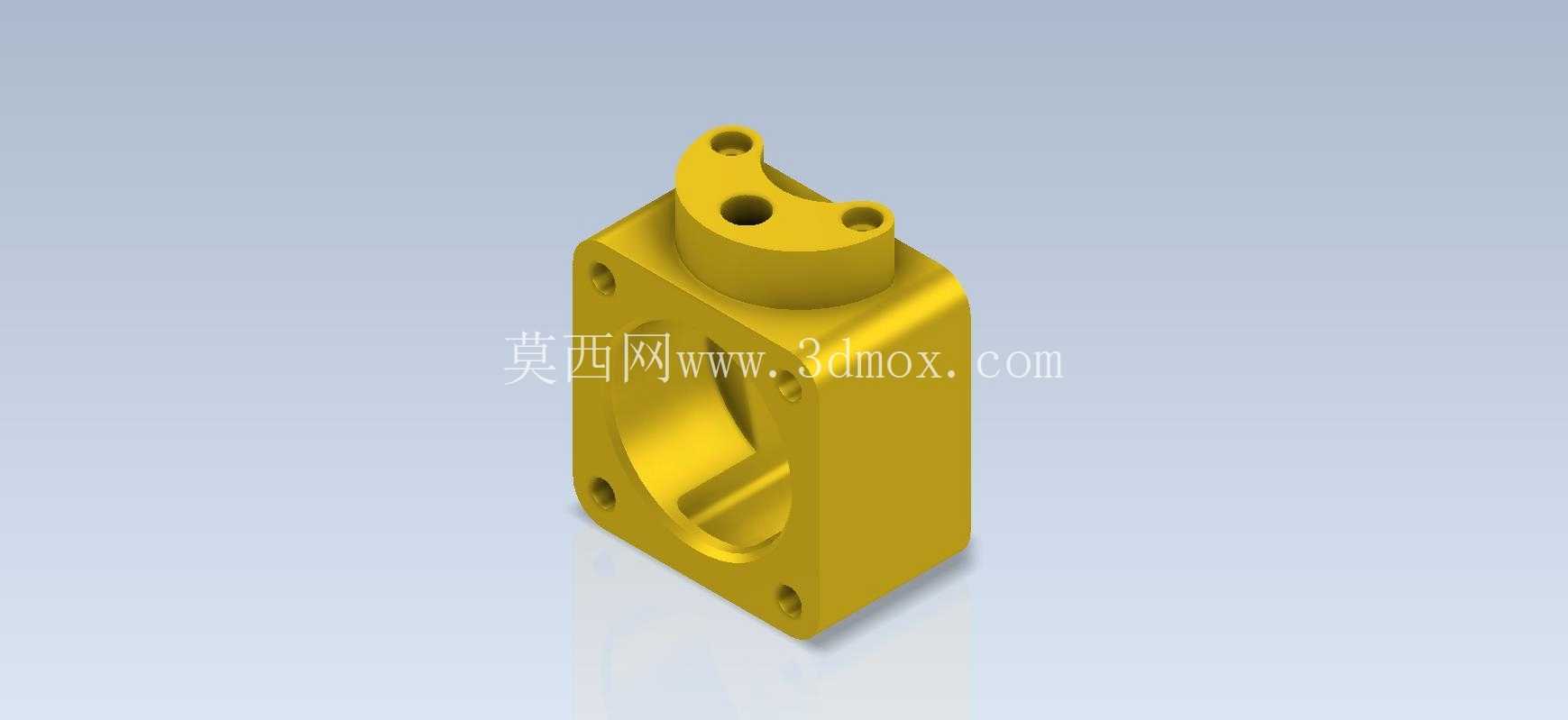

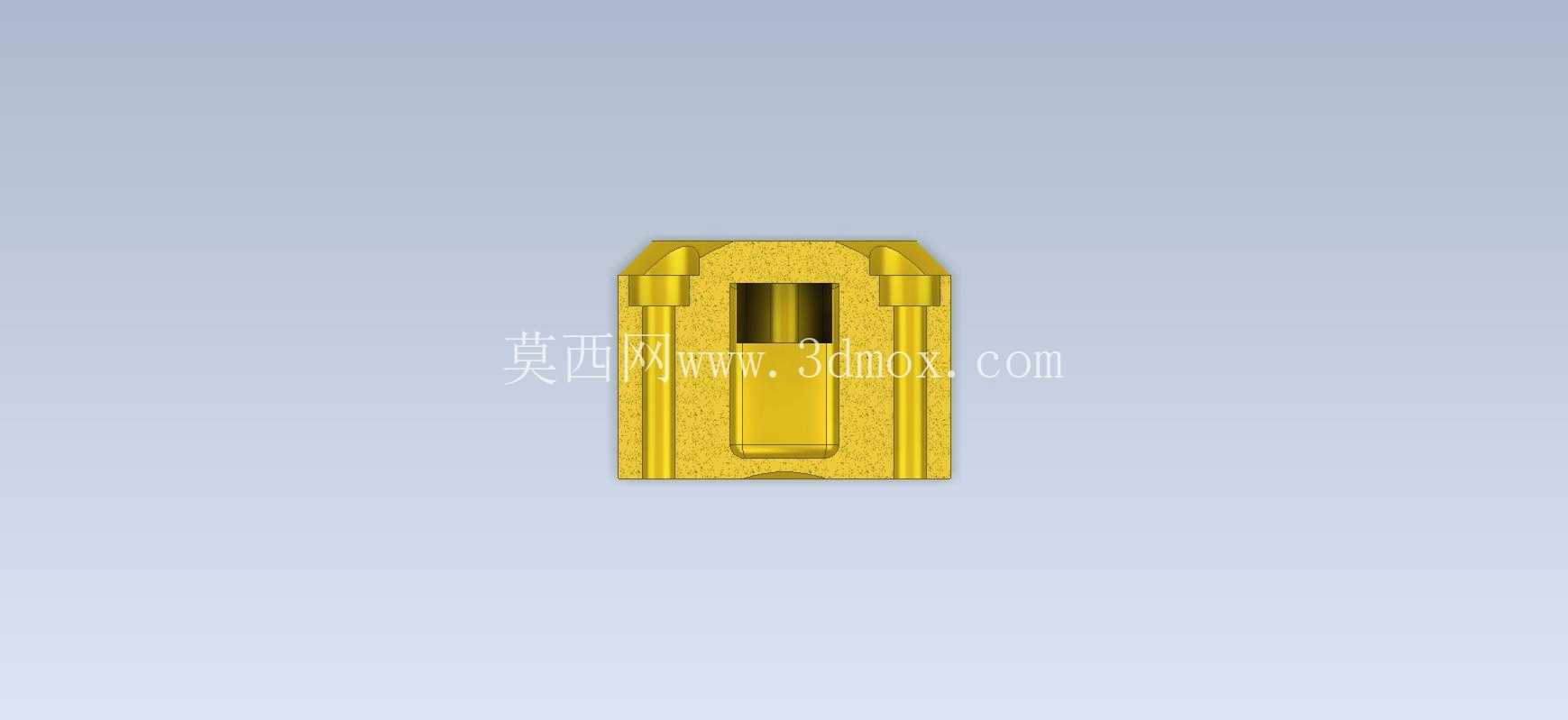

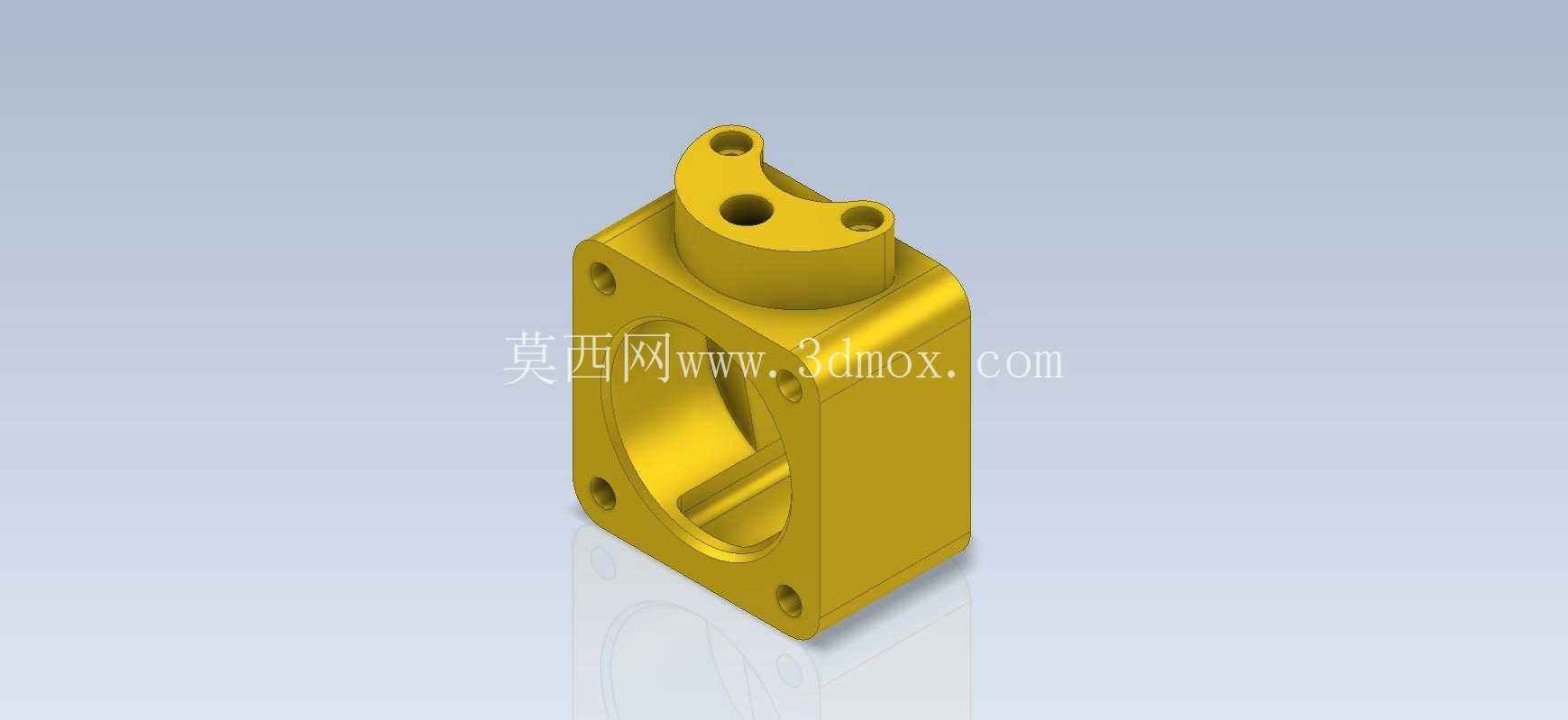

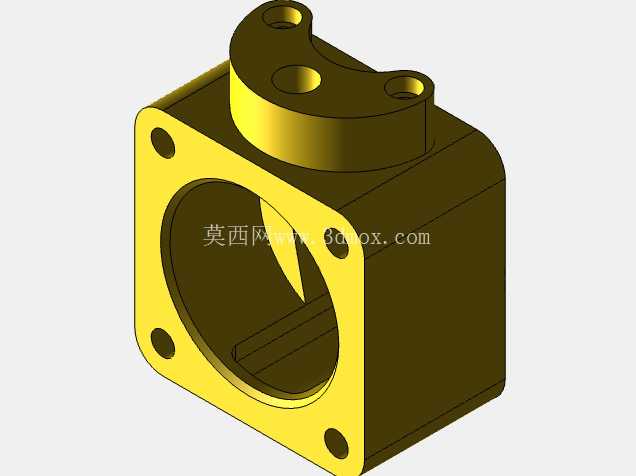

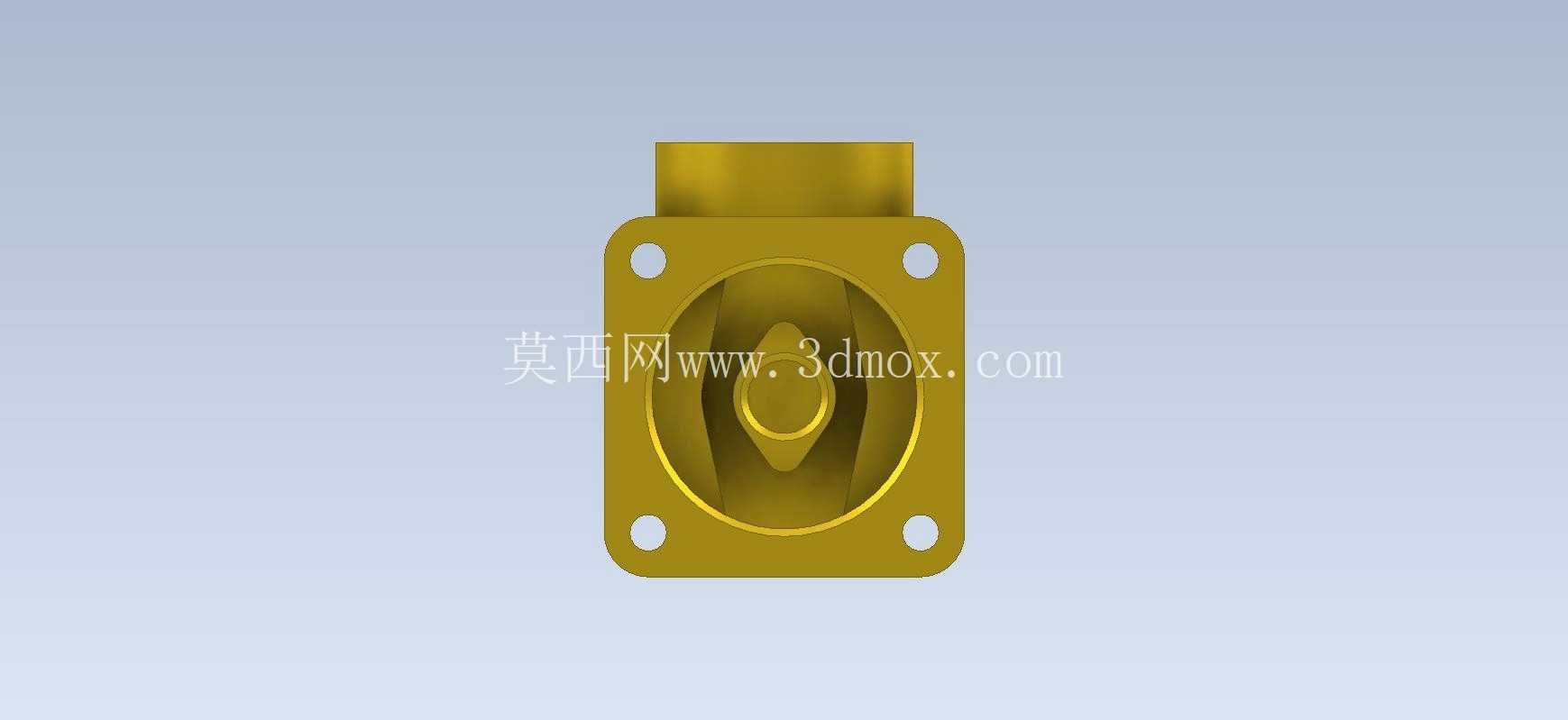

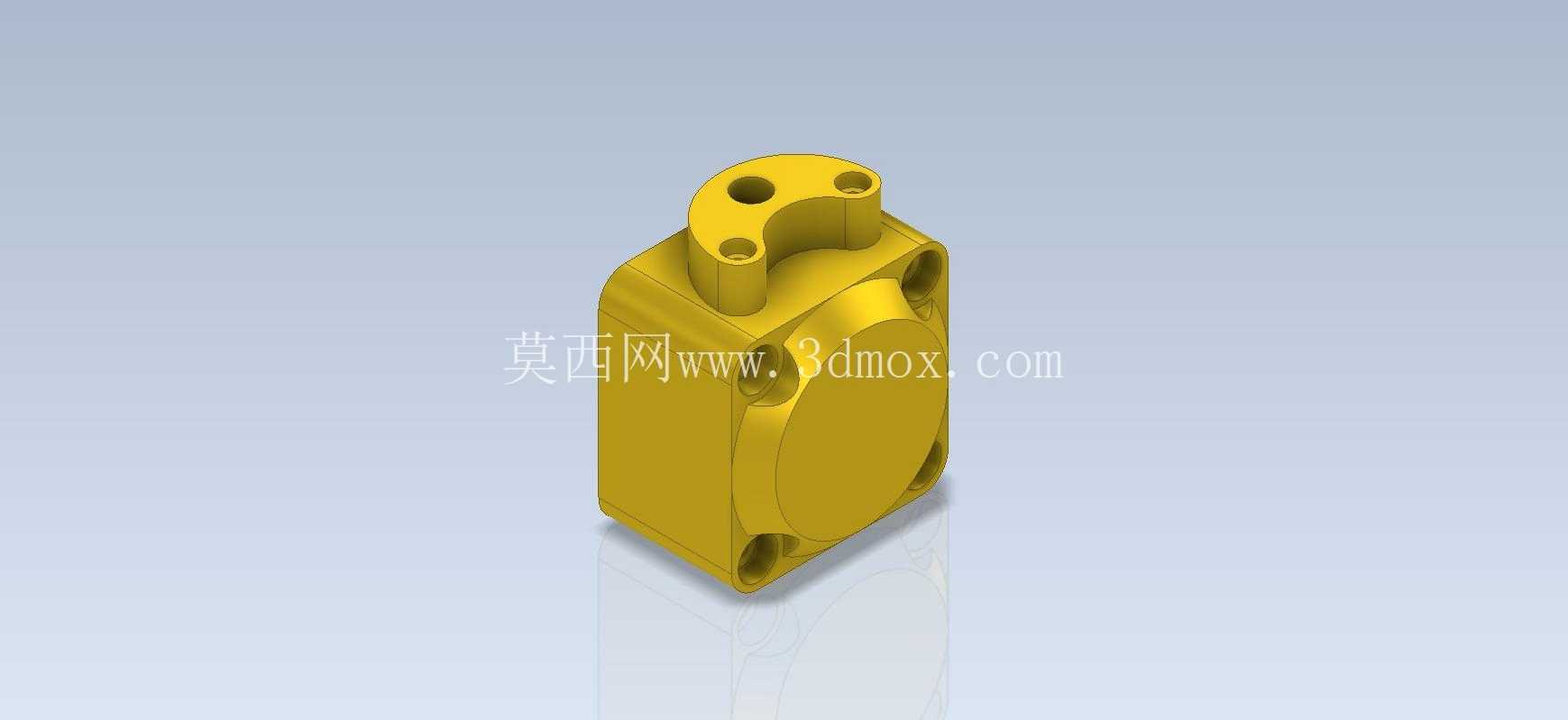

  这款泵体结构常见于小型低压液压动力单元、小型润滑供油系统以及台式实验流体输送设备中,作为动力元件的核心承载壳体,需要同时容纳泵芯组件、进出油道、安装定位结构,还要兼顾与驱动端、管路端的对接精度,是决定小型泵组运行稳定性的基础零件。从结构设计来看,主体采用方形块状基座设计,四个角位预留了贯通安装孔,可直接通过螺栓固定在设备安装面板或者动力单元的阀块基板上,方形结构的优势在于安装时不需要额外做防转定位,四个安装孔的对称布局能让泵体承受的工作振动均匀分散到安装面,避免长期运行后连接螺栓出现疲劳松动。主体侧面的大直径内凹圆孔是泵芯组件的安装腔,加工时需要严格控制腔体内径的圆柱度与端面垂直度,保证泵芯装入后转子与定子的同轴度偏差控制在允许范围内,避免运行时出现扫膛、内泄过大的问题。顶部伸出的带孔凸台结构是进出油口的集成安装位,三个不同孔径的通孔分别对应进油、出油以及溢流阀的安装接口,凸台的弧形过渡设计是为了降低油道转折处的流体阻力,同时减少直角结构带来的应力集中,毕竟泵体在工作时要承受持续的油压脉动,应力集中位置长期受交变载荷容易出现裂纹渗漏。

  设计这类泵体时,首先要根据泵组的额定流量确定腔体的容积大小,再结合驱动电机的输出轴位置确定安装孔位的中心距,还要提前核算进出油道的通径是否满足流速要求,避免通径过小导致油液沿程损失过大、系统发热。安装边界方面,方形基座的边长尺寸适配常规的200mm间距安装面板,顶部凸台的高度控制在不会与驱动端的联轴器护罩产生干涉的范围内,侧面腔体的端面预留了密封槽的加工余量,装配时装入O型密封圈就能实现腔体与端盖之间的静密封,不需要额外涂密封胶,后期维护拆解也更方便。

  实际应用中,这类泵体多采用铝合金压铸成型后再做关键尺寸的二次机加工,既能满足承压强度要求,又能控制整体重量,适合用在对设备重量有要求的小型移动式液压设备、桌面型液压实验台以及小型机床的润滑供油系统中。结构上的壁厚设计做了差异化处理,安装孔位、油道周边的壁厚适当加厚,非承压区域的壁厚做了减薄处理,在保证整体刚性的前提下尽可能降低零件重量,同时减少压铸时的材料用量。油道的走向设计尽量采用大圆弧过渡,避免出现直角死区,防止油液中的杂质在死角沉积,长期运行后堵塞油道。顶部凸台上的小孔是定位销孔,装配时用来与阀块或者管路接头做精准定位,保证油道对接时不会出现错位,避免通径被遮挡影响流量。

  底部安装面的平面度要求控制在0.02mm以内,安装时不需要额外加调整垫片就能保证与安装面板的紧密贴合,防止连接位置出现漏油。这类泵体的设计不需要做复杂的曲面造型,所有结构都围绕功能实现展开,每一处凸台、每一个孔位都有对应的功能作用,没有冗余的装饰性结构,完全是从实际使用需求出发的功能性机械零件。建模过程中需要重点关注各个安装孔的位置度公差、腔体的同轴度要求以及密封面的平面度要求,这些尺寸直接影响最终零件的装配效果和使用性能,要是尺寸偏差过大,要么装配时出现干涉装不上,要么运行后出现漏油、压力不足的问题。
