工业级G型螺旋夹紧工装结构设计

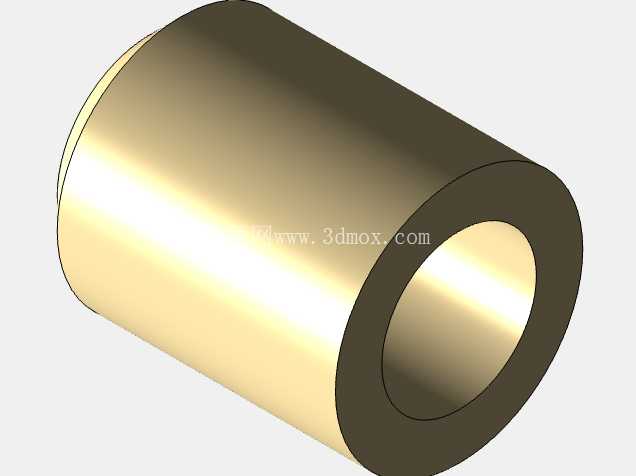

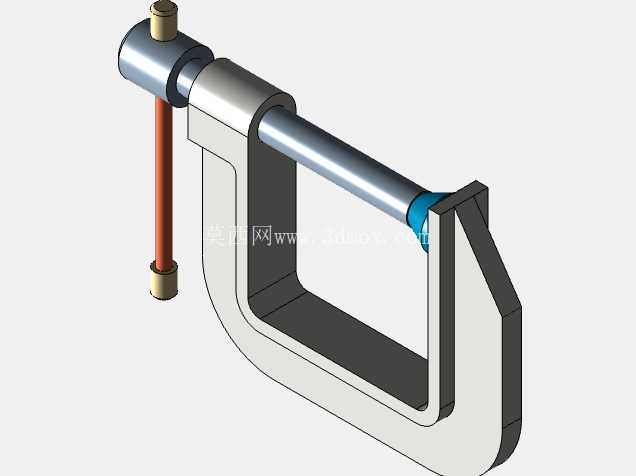

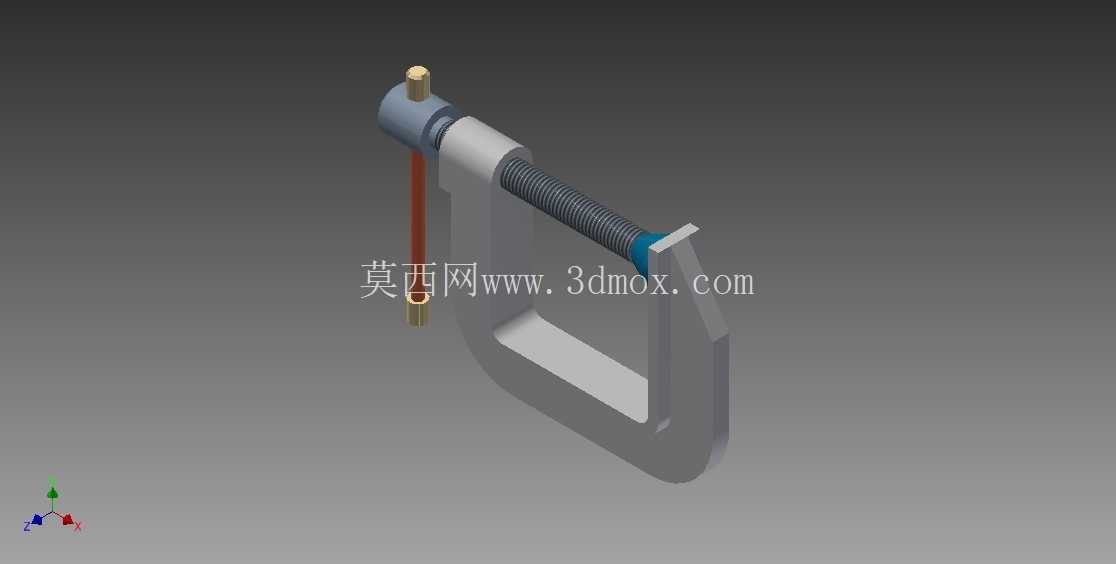

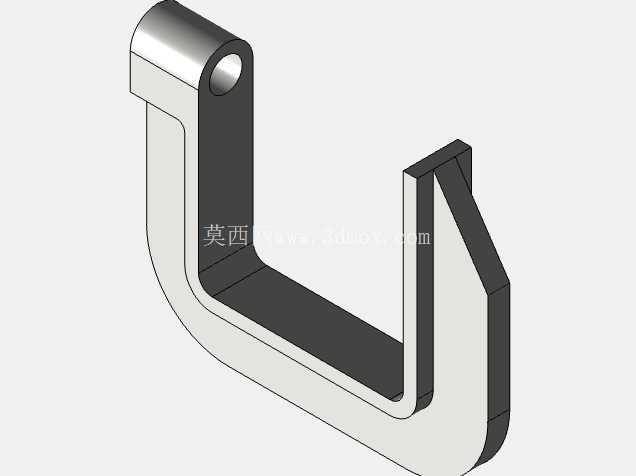

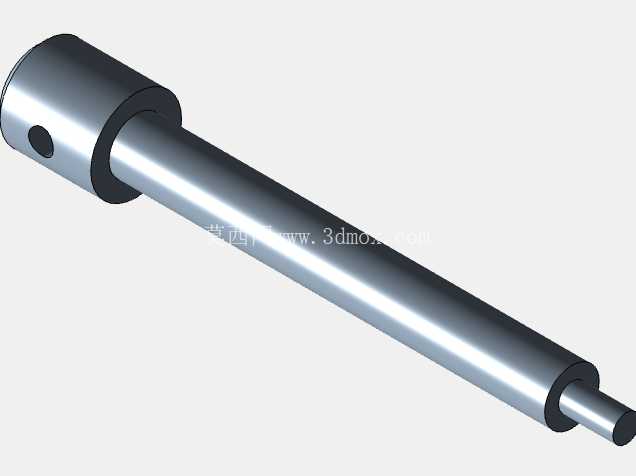

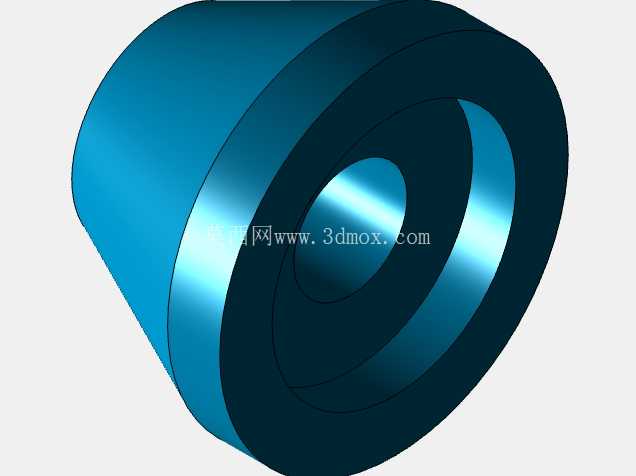

　　在机加工工位的工件临时固定、木工拼合作业的施压定型、钣金件粘接后的保压环节，这类螺旋驱动的G型夹紧件都是一线操作岗最常取用的工装之一，区别于气动、液压夹紧装置需要配套动力源的限制，纯机械结构的G夹可以脱离管线约束，在零散作业、外场维修、小批量试制场景下快速完成装夹动作，不需要额外的动力接入准备，拿取即可投入使用。从结构设计逻辑来看，这款G夹采用C型一体式铸钢主体框架作为受力基体，框架开口端的上下两个夹持面做了平行度公差控制，保证夹紧过程中工件受力均匀，不会出现局部应力集中导致的工件压痕或者夹持滑脱问题；驱动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的轴向承载能力更强，同时具备一定的自锁特性，当操作人员旋紧螺杆达到目标夹紧力后，不会因为作业过程中的振动出现螺杆回退、夹紧力松弛的情况，不需要额外增加锁止结构就能维持稳定的夹持状态。螺杆的顶端设置了可转动的压头，压头与螺杆端部采用间隙配合，旋紧过程中压头可以贴合工件表面不随螺杆同步转动，避免螺杆端面旋转摩擦刮伤工件表面，对于表面质量要求较高的精加工件、涂装件夹持场景，这个结构细节能有效减少装夹带来的表面损伤；框架尾部的螺杆穿接部位做了加厚凸台处理，因为螺杆施加的轴向反作用力会全部集中在这个位置，加厚结构可以避免长期受力后出现框架变形、螺纹孔滑牙的问题，延长工装的整体使用寿命。

　　从安装边界与尺寸适配来看，这款G夹的最大开口深度可以覆盖常规中小型工件的夹持需求，C型框架的喉深设计兼顾了夹持范围与结构刚度，不会因为追求过大喉深导致框架受力时出现张口变形；整体外形没有突出的尖锐棱角，所有边角都做了倒钝处理，操作人员拿取、旋紧过程中不会被边角划伤，螺杆尾端配套的转动杆采用插拔式设计，不需要施加过大的手动力矩就能获得足够的夹紧力，当需要更大夹紧力时，还可以在转动杆上加装套管增大力臂，适配不同材质工件的夹紧力需求。

　　在实际使用场景中，这类G夹除了直接用于工件夹持，还可以配合焊接工位作为定位辅助工装，将多个待焊接的零件临时固定在焊接平台上，调整好相对位置后直接施焊，不需要制作专用的焊接定位夹具，对于小批量定制加工场景来说，能大幅减少工装准备的时间成本；在设备维修作业中，还可以用它来临时固定拆卸后的零部件，或者作为辅助施压工具完成轴承压装、密封件贴合等作业，适用场景覆盖了机械加工、设备维保、木工制作、钣金装配等多个领域。

　　结构设计上没有多余的冗余部件，所有零件都具备良好的加工工艺性，C型框架可以采用精密铸造一次成型，后续只需要对夹持面、螺纹安装孔做少量机加工就能达到使用精度要求，螺杆、压头、转动杆都是标准机械加工件，不需要特殊的加工设备就能完成生产，后期维护也十分便捷，当螺纹出现磨损后，只需要更换对应规格的梯形螺杆就能继续使用，维护成本极低。夹持面没有做额外的齿形设计，属于平口夹持结构，适合夹持表面硬度较低、不允许有压痕的工件，如果需要夹持表面粗糙度较高、容易滑脱的工件，也可以在两个夹持面加装防滑橡胶垫或者铜质垫片，进一步增大摩擦力同时保护工件表面，结构本身具备很高的改装适配性，可以根据不同的作业需求灵活调整夹持端的附件，拓展使用场景。
