立式粉料存储筒仓三维结构设计

这款立式筒仓主要应用于建材生产、粮食加工、化工粉体制备等行业的散状物料存储环节，是生产线中衔接原料输送与后续配料、加工工序的核心存储设备，可用于存储水泥、粉煤灰、粮食谷物、塑料粒子等各类粉状、小颗粒状散料，能够在户外或厂房内长期稳定完成物料的密闭存储，避免物料受潮、洒落或被外界杂质污染，同时可配合底部出料装置实现物料的定量可控输出，匹配连续化生产的供料节奏。

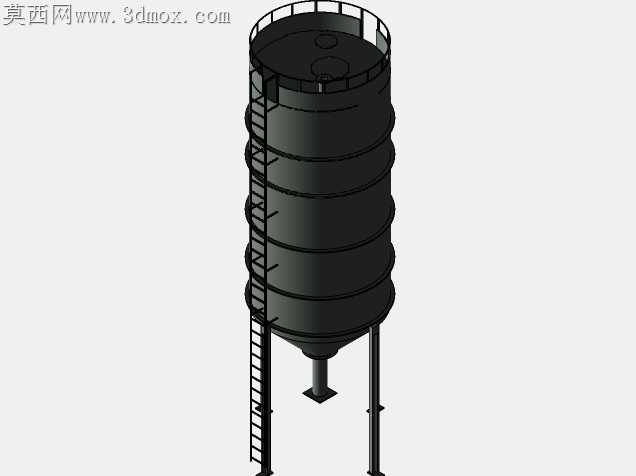

从功能特性来看，该筒仓采用立式圆柱加锥底的经典结构，上部圆柱形仓体能够最大化利用垂直空间提升存储容积，下部锥形料斗依靠物料重力实现自然出料，无需额外设置复杂的仓内推料结构即可保障大部分散料的顺畅下落，减少物料挂壁、架桥堵料的概率。仓体侧面设置了通长的直爬梯，顶部环绕设置安全护栏，能够满足运维人员定期登顶检查仓顶附件、维护料位检测装置的作业需求，爬梯踏步与护栏的间距符合常规工业安全作业的防护要求，可保障人员攀爬与顶部作业的操作安全。仓顶设置了必要的人孔与接口位，可根据实际使用需求加装除尘装置、料位计、压力安全阀、进料管道接口等配套附件，适配不同工况的使用要求。

在设计思路上，该结构优先考虑了散料存储的受力合理性，圆柱形仓壁可均匀承受内部物料的侧压力，降低仓体局部应力集中的风险，锥斗角度参考了常见散料的安息角范围设计，能够保障流动性一般的粉料也可依靠自重顺利滑向底部出料口。三根均布的支撑立柱将整个仓体架离地面，底部预留了足够的安装空间与出料高度，可直接在下方安装螺旋输送机、旋转卸料阀等出料设备，无需额外搭建过高的支撑平台。设计时充分考虑了安装边界条件，仓体整体为中心对称结构，支撑脚的安装点位呈正三角形分布，对安装基础的点位要求简单，现场施工时只需按照对应位置浇筑预埋基础即可完成固定，仓体分段式的结构设计也方便运输与现场吊装拼接，可根据实际项目的存储容积需求调整圆柱段的节数，灵活适配不同的存储容量要求。
