带定位孔铣削式轮缘法兰结构件

项目分类:通用机械零部件 发布时间:2021-12-19 ID:458516
  • 带定位孔铣削式轮缘法兰结构件

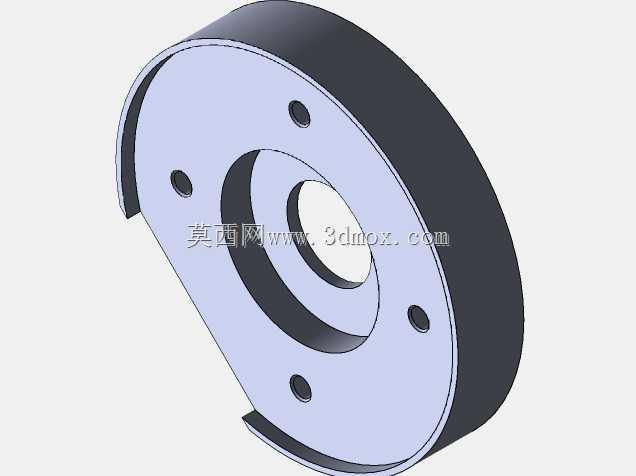

  这类带缺口的铣削轮缘法兰,常应用在需要周向限位、同时传递径向载荷的传动副中,区别于常规整圆法兰,其侧边铣削出的缺口结构,主要用于和配套的卡爪、止动销配合,实现装配时的快速周向定位,避免运转过程中法兰与安装基座之间出现相对转动,在轻工输送设备、小型减速机输出端、工装夹具的旋转定位工位上十分常见。从结构设计逻辑来看,该零件采用盘类零件的典型分层结构,中心通孔为轴系配合面,加工时需要严格控制孔的圆柱度与表面粗糙度,保证和穿入的传动轴之间配合间隙均匀,避免运转时出现偏心抖动。端面上均匀分布的四个沉孔,是用于穿装连接螺栓的安装位,孔位的位置度公差需要控制在0.05mm以内,保证装配时螺栓能顺利穿入配对法兰的螺纹孔,不会出现别劲、

  螺栓受剪的情况。外缘的轮缘部分厚度大于盘面厚度,一方面是为了提升零件整体的抗弯刚度,当法兰承受轴向压紧力时,加厚的轮缘可以避免盘面出现翘曲变形,另一方面轮缘的外圆柱面可以作为径向定位基准,装配时可直接卡入基座的定位止口内,省去额外的找正步骤。侧边的铣削缺口并非随意开设,缺口的两个平行侧面与中心孔的中心距、以及侧面的平面度都有明确要求,当配套的止动块卡入缺口后,侧面可以均匀承受周向的止转力矩,避免局部应力集中导致零件开裂。从安装边界来看,该零件的轴向安装尺寸由轮缘厚度决定,装配时需要在安装基座上预留对应深度的止口槽,槽的内径与轮缘外径采用间隙配合,间隙量控制在0.02-0.04mm之间,既保证装配顺畅,又不会出现过大的径向窜动。

  端面上的安装孔采用沉头设计,螺栓拧紧后头部不会突出法兰端面,避免和周边旋转部件发生干涉,这一细节在空间紧凑的传动腔体内尤为重要,很多小型传动设备内部安装空间有限,突出的螺栓头很容易剐蹭周边的走线或者相邻零件。在实际工况中,这类零件通常承受的载荷包含两部分,一部分是螺栓预紧带来的轴向压紧力,另一部分是传动过程中传递的周向扭矩,因此设计时在盘面与轮缘的衔接处做了圆角过渡,避免直角位置出现应力集中,提升零件的疲劳寿命。铣削加工的缺口位置,边缘也做了微小的倒角处理,去除铣削产生的毛刺,同时避免装配时止动块被锐边卡滞。选材上这类零件一般采用45号钢或者铝合金加工,根据载荷大小选择对应材质,重载场景下45号钢件需要做调质处理,提升整体强度,

  轻载场景下采用铝合金可以降低整体重量,减少转动惯量。建模过程中,这类盘类零件优先采用旋转特征生成基础坯体,再通过拉伸切除生成中心孔、安装沉孔,最后通过拉伸切除或者侧铣特征生成侧边的缺口,建模时需要注意各特征的先后顺序,先做基础回转体,再加工孔位,最后做侧边缺口,避免特征建模时出现参考丢失的问题。同时需要注意各配合面的公差标注,中心孔、轮缘外圆、安装孔位、缺口侧面这几个关键尺寸需要单独标注形位公差,非加工面可以按照通用公差处理。在设备选型适配时,需要重点核对中心孔直径、安装孔的孔距、轮缘外径以及缺口的宽度尺寸,保证和现有安装位的尺寸匹配,尤其是缺口的位置角度,需要和止动块的安装位置对应,否则装配时无法实现止转功能。这类零件相比焊接式的轮缘结构,整体加工成型的刚度更好,没有焊接带来的变形问题,装配精度更高,适合在中低转速、需要频繁拆装维护的工位使用,维护时只需松开连接螺栓即可拆下更换,无需对周边结构做额外调整。
