带双耳凸台环形锁紧紧固件结构设计

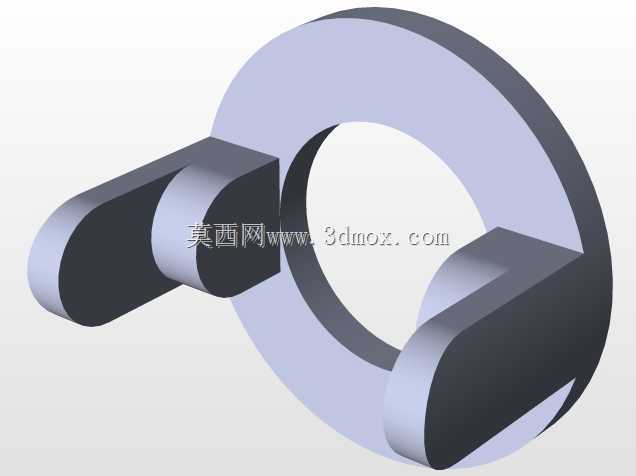

　　在各类需要螺纹副防松的机械装配场景中，这类带双耳凸台的环形锁紧件是非常实用的配套零件，和常规六角锁紧螺母不同，它的结构完全围绕特定安装空间的防松需求设计，没有多余的外轮廓结构，整体为扁平环形基体，内孔为标准螺纹适配面，环体外侧对称伸出两个带圆弧过渡的凸耳，凸耳的端面做了圆角处理，避免装配时刮伤配套工件表面。从实际使用场景来看，这类锁紧件常应用在轴类端部的螺纹锁紧工位，比如输送设备的辊筒端轴固定、小型农机的转轴限位、工装夹具的调节杆锁紧位置，这些场景往往没有足够的空间容纳常规厚型六角螺母，同时需要额外的止转结构来抵消设备运行时的振动松脱力矩。设计这类零件的时候，首先要匹配配套螺杆的公称直径确定内孔尺寸，

　　环形基体的外径要比配套垫片的外径小1-2mm，保证压紧时受力完全落在垫片接触面上，不会出现压边悬空的情况；两个对称凸耳的位置要对应安装基座上的预留卡槽尺寸，凸耳的厚度比环形基体的厚度薄0.5mm左右，当螺母旋紧到预设扭矩后，凸耳刚好能卡入基座的卡槽内，不需要额外加装开口销或者止动垫圈，就能实现周向止转，避免螺纹副在持续振动下出现回松。从安装边界来看，这类锁紧件的轴向占用空间比同规格的六角厚螺母薄30%左右，径向尺寸因为没有六角对边的突出结构，只需要预留比环体外径大2mm的安装孔即可，凸耳的伸出长度要控制在合理范围，既保证卡入卡槽后有足够的抗剪切强度，又不会和周边的相邻零件产生运动干涉。实际建模过程中，

　　环形基体的两个端面要保证平行度公差在0.02mm以内，避免压紧时出现偏载导致螺纹受力不均；凸耳和环体的连接位置要做R3以上的圆角过渡，消除应力集中点，因为设备运行时这个位置会持续承受振动带来的交变载荷，如果是直角连接很容易在长时间使用后出现裂纹断裂。和普通的尼龙圈锁紧螺母相比，这种金属一体式的双耳锁紧件可以在更高的工作温度下使用，不会因为尼龙圈老化失去防松效果，也不需要定期更换防松元件，在户外作业的工程机械、长期连续运行的自动化输送线工位上，这种结构的可靠性优势非常明显。建模时要注意内螺纹的收尾段长度控制在1倍螺距以内，避免旋紧时螺纹尾部和螺杆轴肩出现干涉，凸耳的侧面要和环体的轴线保持平行，保证卡入卡槽后接触面积足够，

　　不会因为接触面积过小出现压溃变形。另外这类零件的材质一般选用中碳钢调质处理，表面做发黑防锈处理，不需要额外的镀层，因为多数使用场景都是设备内部的装配位置，对外观没有过高要求，核心是保证足够的强度和抗疲劳性能。在装配逻辑上，这类锁紧件不需要配合双螺母使用，单螺母旋紧后靠凸耳的机械止转实现防松，比双螺母锁紧的方式节省了一半的轴向安装空间，对于轴向尺寸紧凑的设备结构来说，这种设计能有效压缩整体装配尺寸，减少不必要的空间浪费。
