多工位环形化学原料微量加料装置

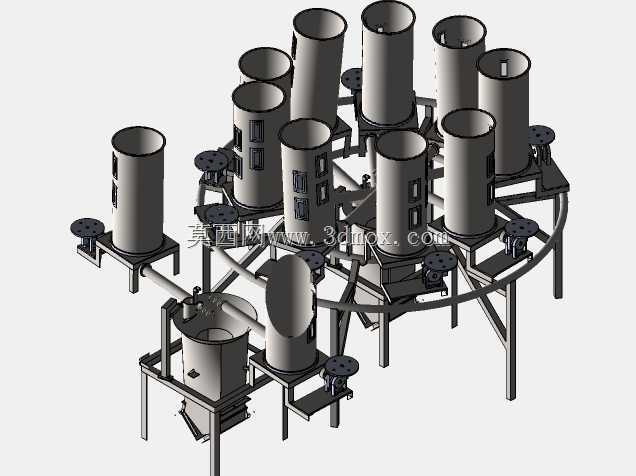

　　这套多工位环形排布的化学加料装置，主要面向精细化工、食品添加剂、医药中间体生产过程中的小剂量多组分配料场景，解决传统单路加料效率低、多组分配料精度差、不同原料投料交叉污染的实际生产痛点。从结构布局来看，整套设备采用环形阵列排布10个独立储料筒体，中心下方设置汇总混料仓，所有储料单元的出料管路沿环形支架内侧敷设，最终汇入中心仓的进料端，这种布局相比直线排布的多料仓加料设备，能大幅压缩设备整体占地空间，同时让每个储料单元到汇总仓的输料路径长度保持一致，减少不同原料输送过程的路径差带来的投料时序误差。

　　每个独立储料筒体都配置了独立的支架固定结构，筒体下部安装有独立的出料控制机构，配套的安装法兰预留了标准快装接口，可根据实际生产需求适配螺杆出料、振动出料、重力翻板出料等不同的出料执行元件，适配粉体、小颗粒、流动性差异较大的多种化学原料的投料需求。筒体侧面预留了观察窗安装位，可配套透明视镜或者料位传感器，实时监测筒体内原料剩余量，避免生产过程中缺料断料。环形主支架采用方管焊接成型，支架支腿底部预留了地脚安装孔，可直接通过膨胀螺栓固定在生产车间的混凝土地面上，支腿高度设置为1.2米，既预留了下方汇总仓的出料空间，也方便操作人员对下部出料机构进行日常维护检修。

　　设计过程中，每个储料筒体的安装座都做了可微调结构，松开固定螺栓后可沿环形支架的径向调整位置，适配不同容积规格的储料筒体更换需求，当生产配方调整需要增减料仓数量时，可直接在环形支架的预留安装位上增减储料单元，不需要对整体支架做大规模改动。输料管路采用分段式快装连接，每段管路都设置了独立的快拆卡箍，当更换生产品种需要清理管路时，可快速拆卸管路进行清洗，避免不同批次原料交叉污染影响产品质量。中心汇总仓的下部设置了锥形出料斗，出料斗角度设置为65度，保证流动性较差的粉体原料也能顺利滑落，不会在仓壁出现积料挂壁的问题。

　　从安装边界来看，整套设备的环形外径为3.2米，整体高度为2.8米，安装时需要在设备周边预留不小于0.8米的操作维护空间，顶部预留0.5米的原料加注空间，方便操作人员从筒体顶部加注原料。设备的所有支撑结构都做了等强度设计，单支腿承重不低于200kg，满载状态下整体设备总重量约1.8吨，安装地面的承重要求不低于5吨每平方米，避免设备满载运行时出现地面沉降或者支架变形的问题。每个储料筒体的有效容积为50L，可满足单批次生产中多种微量组分的原料存储需求，出料精度可控制在±5g以内，适配小剂量高精度的配料生产工艺。

　　实际生产应用中，这套设备可直接对接后端的混合、反应工序，通过配套的控制系统可按照预设配方依次控制不同储料单元的出料量和出料时序，完成多组分化学原料的自动配比投料，相比人工投料的作业方式，既能降低操作人员接触化学原料的职业健康风险，也能大幅提升配料精度和生产效率，减少人工配料带来的人为误差。设备的所有与原料接触的部件都预留了不锈钢材质的选型空间，可根据原料的腐蚀特性选用304或者316L不锈钢材质，满足化工生产的防腐蚀要求。支架的焊接位置都做了去应力处理，避免长期使用过程中焊接位置出现变形开裂，影响设备的运行稳定性。
