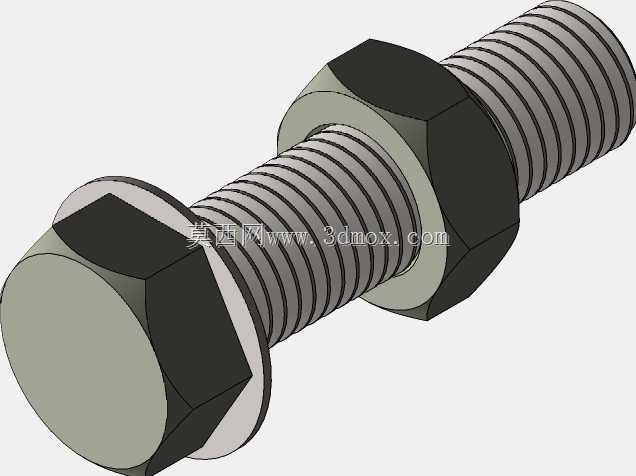

六角头螺栓配六角螺母螺纹连接组件

　　这套螺纹连接副是机械结构里最基础也最常用的可拆卸紧固单元，日常做设备结构设计时，几乎所有非永久焊接的构件连接都会用到这类标准件组合，小到小型自动化设备的钣金护板固定、工装夹具的定位块锁紧，大到机床床身附件安装、输送线机架拼接，都能见到这类螺栓螺母组合的应用场景。做结构设计时选这类连接副，首先要明确安装边界的约束：螺栓穿过被连接件的光孔后，螺纹伸出螺母的长度要控制在2到3个螺距，既不能因为伸出过长干涉周边运动部件，也不能因为旋合长度不足导致螺纹滑牙失效。这套模型里的螺栓是标准六角头结构，头部的六角尺寸适配常规开口扳手、套筒扳手的拧紧作业，头部下方自带的平垫接触面，能分散螺栓拧紧时对被连接件表面的压应力，避免软质板材比如铝型材、

　　薄钣金表面被压出凹陷，影响连接可靠性。配套的六角螺母和螺栓螺纹精度匹配，拧紧时螺纹副的旋合顺畅，没有卡滞感，螺母的六角对边尺寸和螺栓头部保持一致，现场装配时不需要更换扳手规格，能提升装配作业的效率。实际选型应用时，要根据被连接件的总厚度计算螺栓的公称长度，确保螺栓光杆部分不超出被连接件总厚度，让螺纹部分完全承担旋合紧固的作用，避免光杆段卡入螺母导致无法拧紧。这类连接副的功能特性很明确：可以反复拆卸重装而不损失连接性能，适合需要定期维护、更换内部零件的设备部位，比如设备的检修口盖板、需要定期调整位置的传感器安装支架，用这类螺栓螺母固定，后期维护时不需要破坏构件本身，拆开重装后依然能保持足够的锁紧力。做三维建模时，

　　螺纹部分做了符合工程实际的简化处理，没有做全细节的真实螺纹牙型，而是采用装饰螺纹线的表达形式，既符合机械制图的标准规范，也能减少装配体的文件体量，避免大装配体打开时因为过多细节特征出现卡顿。设计这套连接副的三维模型时，首先确定了螺纹公称直径的基准参数，再依次推导螺栓头部的六角对边、对角尺寸，头部厚度，螺杆长度，螺母的厚度、六角尺寸，还有平垫的内外径、厚度参数，所有尺寸都符合通用紧固件的尺寸公差要求，导入装配体时可以直接和对应的光孔、沉孔特征做配合约束，不需要额外调整尺寸。现场安装时要注意，螺栓穿入方向尽量保持一致，横装的螺栓螺母尽量放在便于操作的一侧，方便后期维护时拧紧或者拆卸，多个螺栓共同紧固一个连接面时，要按照对角顺序分次拧紧，

　　避免单个螺栓受力过大导致断裂，或者被连接件出现翘曲变形。这类连接副和其他紧固方式比，成本更低，采购渠道成熟，不管是碳钢镀锌的常规款，还是不锈钢的防腐款，都能快速采购到对应规格，不需要定制加工，能大幅缩短设备的生产装配周期。在有振动的设备场景下使用时，还可以搭配弹垫或者防松螺母，避免设备运行过程中螺母因为振动出现松脱，这套基础模型也可以根据实际使用需求，快速修改参数衍生出不同长度、不同公称直径的规格，适配不同的负载要求和安装空间。
