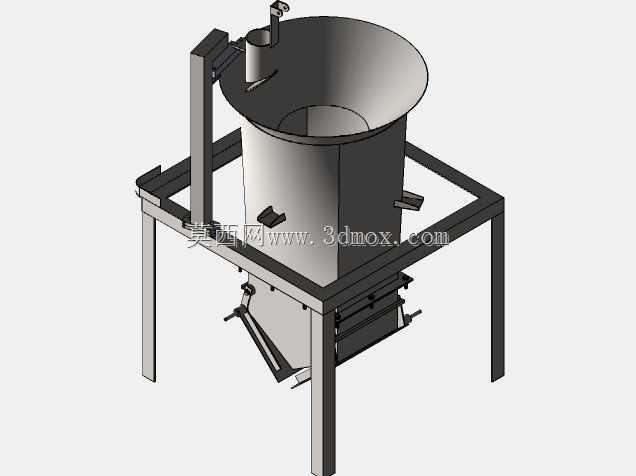

立式框架支撑粉料定量给料装置结构

　　在粉体加工、颗粒物料配料的生产场景中，这类立式给料装置常布置在配料工序的上游环节，衔接原料存储仓与下游计量、混合或输送设备，承担稳定出料、控制给料速率的核心作用，避免物料出现架桥、冲料等常见工况问题。从结构设计逻辑来看，上部采用大口径敞口式圆筒料腔，进料端做外翻边处理，既方便上游来料的承接，减少物料撒漏，也能在料位波动时预留足够的缓存空间，避免物料满溢。料腔下部采用渐缩的锥形出料段，锥角设计参考了常见粉料的安息角参数，保证物料能依靠自重顺畅下滑，不会在锥壁出现粘料、积料的情况，锥段侧壁预留的检修开口，可在出现物料卡堵时快速疏通，无需整体拆解设备。外围的方管焊接机架是整个装置的承载基础，四条支腿采用等截面矩形管制作，

　　支腿底部预留安装孔位，可直接通过膨胀螺栓固定在车间地面或者配套的设备平台上，机架的上层方框刚好承托圆筒料腔的中部加强圈，将料腔的载荷均匀分散到四条支腿上，避免料腔满载时出现变形。料腔顶部侧边设置的小型附属构件，是用于安装料位检测元件的安装座，可适配阻旋式或者电容式料位开关，实时监测料腔内的物料存量，配合上游进料设备实现自动补料，避免出现空料或者溢料的情况。出料段配置的插板式闸阀结构，可通过手动或者配套气动元件驱动，调整闸板的开合度来控制出料截面的大小，从而匹配不同的给料量需求，闸板与阀座之间采用间隙配合加密封垫的设计，减少细粉料的泄漏，同时保证闸板动作顺畅无卡滞。机架侧边竖立的立柱构件，用于安装布线走线槽或者配套的振动器安装支架，

　　当处理流动性较差的粘性粉料时，可在锥段外壁加装小型振动电机，通过小幅振动破坏物料的架桥结构，保证出料的连续性。从安装边界来看，整个装置的占地尺寸由底部机架的外轮廓决定，支腿的跨距设计兼顾了稳定性与操作空间，设备安装时需要保证支腿的水平度偏差在允许范围内，避免料腔倾斜导致物料偏载，影响出料的均匀性。料腔的总高度设计匹配常规车间的层间高度，上部敞口端的高度刚好适配人工倒料或者上游溜管的出料高度，无需额外增设过渡接料结构。在实际工况应用中，这类给料装置可适配塑料粒子、粮食谷物、化工粉料、建材粉料等多种散状物料，不同物料应用时仅需调整锥段的表面处理工艺，比如处理腐蚀性物料时可在料腔内壁增加防腐涂层，

　　处理磨损性较强的矿粉时可在锥段内壁加装耐磨衬板，无需改动整体的支撑结构与安装尺寸。设计过程中对料腔的壁厚做了针对性的加强，在圆筒段与锥段的衔接位置增加了环形加强筋，避免长期满载使用后出现焊缝开裂、筒体变形的问题，机架的焊接节点处都做了三角筋加强，保证设备在长期振动、满载载荷下的结构强度。出料口的尺寸采用通用的标准口径设计，可直接对接螺旋输送机、皮带喂料机或者计量秤的进料口，减少现场安装时的适配改造成本，闸阀的操作手柄位置设置在操作人员站立即可触及的高度，日常调整给料量、开关出料口时无需登高或者借助额外工具。
