四工位支架式小型药剂投加装置

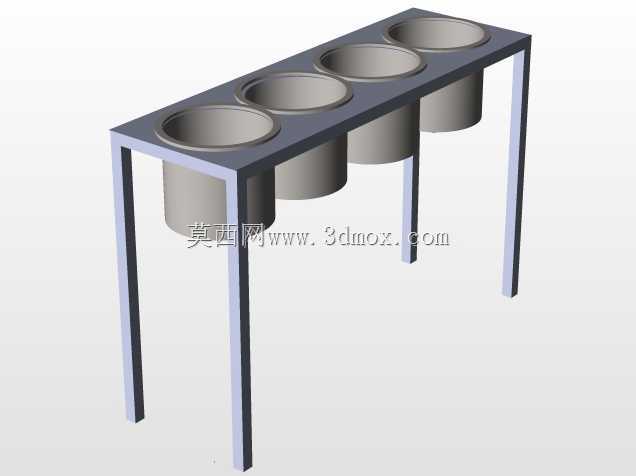

　　这套四工位支架式药剂投加结构，常应用在小型水处理工段、实验室药剂配比台、小型化工配料工位这类需要同时分存多种药液的场景，区别于大型立式搅拌加药装置，它的定位是小剂量、多品类药剂的暂存与定点投加，适配日处理量偏小的水处理机组、院校化工实验实训台、小型电镀线药液补加工位，不需要配套大功率搅拌机构，靠工位划分就能实现不同药剂的独立存放，避免混液反应的风险。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，框架腿做了外伸式落地设计，四个支脚的落地点形成的矩形支撑边界，比罐体安装面的外轮廓单边宽出40mm，能有效避免放置时因为台面局部不平出现侧翻，框架上层面板开四个等径圆形安装孔，孔位沿框架长度方向等距排布，相邻孔中心距保持一致，

　　既保证四个罐体安装后互不干涉，也预留了人工接取药液、投放药剂的操作空间，不会因为罐体排布过密导致操作时碰洒药液。罐体采用直筒加底部锥收的结构？不对，图里的罐体是直筒下探式，上沿带翻边结构，刚好卡在框架的安装孔位上，不需要额外的紧固件固定，拆装清洗的时候直接向上提就能取出罐体，这种无紧固件的安装设计，针对药剂类容器需要频繁清洗内壁、避免药剂残留结垢的使用需求非常适配，日常维护时不需要拆卸螺栓，单人就能完成罐体的拆取清洁。罐体的有效容积按单罐5升的常规小剂量配置设计，整体框架的高度控制在800mm左右，刚好匹配成年人站立操作的手肘高度，投药时不需要过度弯腰或者抬臂，长时间操作的疲劳度更低。框架的支脚底部预留了安装调节脚杯的螺纹孔位，

　　现场安装时可以根据地面平整度调整每个支脚的高度，保证框架上层面板处于水平状态，避免罐体放置后出现倾斜、药液沿罐壁外溢的问题。在功能设计上，四个独立罐体可以分别存放絮凝剂、中和剂、阻垢剂这类不同属性的水处理药剂，或者实验环节需要分批次投加的不同反应试剂，每个罐体可以单独配置小型计量泵或者手动投药阀，不需要额外搭建多层支架，单组框架就能完成四种药剂的承载，相比单罐独立摆放的形式，占用的台面面积减少40%以上，工位排布更规整。设计时特意将罐体下半部分完全下探到框架内部空间，没有突出框架外侧，一方面避免日常操作时磕碰罐体导致移位，另一方面罐体下半部分处于框架的围护范围内，即使受到侧面的轻微撞击，也会先接触到方管框架，

　　不会直接碰伤罐体导致漏液。框架的焊接位置都做了打磨钝化处理，没有突出的焊渣和锐角，避免操作人员剐蹭受伤，接触药液的罐体部分采用耐腐材质设计，适配常规弱酸碱药剂的存储需求，不会因为长期接触药剂出现锈蚀脱落污染药液的问题。从安装边界来看，整套装置的长度方向尺寸控制在1200mm以内，宽度方向控制在350mm以内，不需要占用过大的安装空间，哪怕是狭小的实验台边、水处理设备旁的空余位置都能放置，不需要对现有场地做大规模改造就能直接布设。在实际使用场景里，这类小型加药结构不需要配套复杂的控制系统，人工就能完成投加操作，适合投加精度要求不高、药剂投加量小的工况，比如小型循环冷却水系统的日常药剂补加、实验室小试环节的药剂配比、小型洗车水循环设备的药剂投加工位，都能直接适配。设计过程中没有冗余的结构件，整体框架采用标准规格的方管裁切焊接即可加工成型，加工难度低，后期如果需要调整罐体数量，也可以通过调整框架长度、增减安装孔位的方式快速改型，不需要重新设计整体承载结构，通用化程度较高。罐体翻边的厚度做了加厚处理，长期取放也不会出现翻边变形导致罐体从安装孔滑落的问题，框架上的安装孔边缘做了卷边处理，和罐体翻边接触的位置没有锐边，不会刮伤罐体的接触部位，延长罐体的使用寿命。
